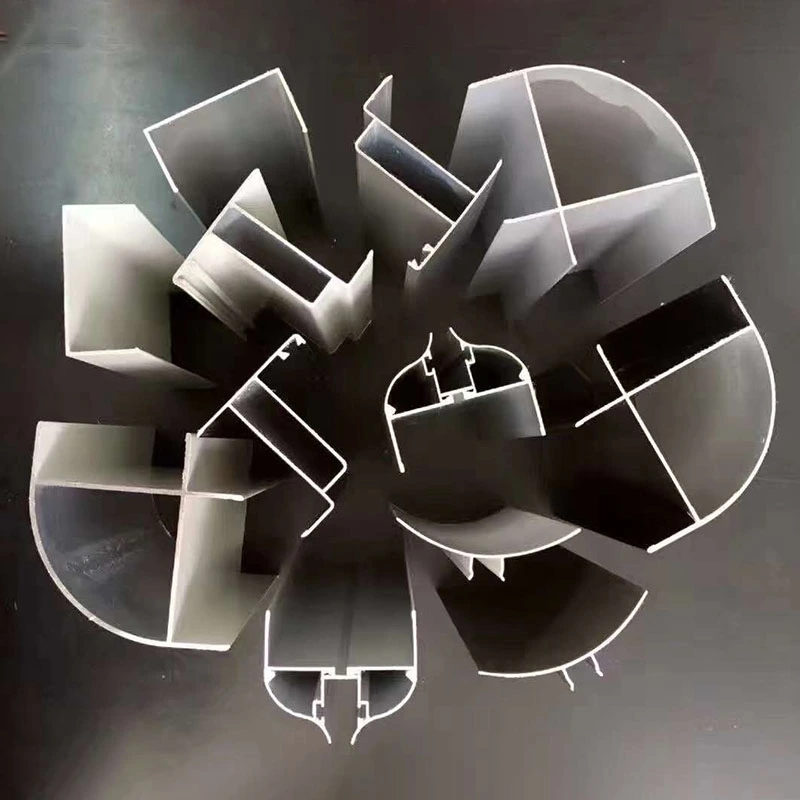

க்ளீன்ரூம் அலுமினியம் பாகங்கள், கிளீன்ரூம் அலுமினிய சுயவிவரங்கள் என்றும் அழைக்கப்படுகின்றன, இவை கட்டுப்படுத்தப்பட்ட சுற்றுச்சூழலுக்கான அடைப்பு அமைப்புகளுக்காக வடிவமைக்கப்பட்ட சிறப்பு கூறுகளாகும்.SENBO கட்டுமானப் பொருட்கள்பரிமாணத் துல்லியம், மேற்பரப்புத் தூய்மை மற்றும் மட்டு இணக்கத்தன்மை ஆகியவற்றில் கவனம் செலுத்துவதன் மூலம், அதன் தூய்மை அறை குழு மற்றும் துணை வரம்பின் ஒரு பகுதியாக இந்த சுயவிவரங்களை வழங்குகிறது.
சுயவிவரங்கள் உயர் வெப்பநிலை வெளியேற்றத்தைப் பயன்படுத்தி 6063-T5 அலுமினியம்-மெக்னீசியம்-சிலிக்கான் கலவையிலிருந்து தயாரிக்கப்படுகின்றன. மேற்பரப்பு முடிவுகளில் அனோடைசிங், எலக்ட்ரோஃபோரெடிக் பூச்சு மற்றும் தூள் பூச்சு ஆகியவை அடங்கும், ஒவ்வொன்றும் அரிப்பை எதிர்ப்பதற்காக தேர்ந்தெடுக்கப்பட்டவை மற்றும் மென்மையான, தூசி-உருவாக்கம் செய்யாத பூச்சு. நிலையான சுயவிவர நீளம் ஒரு துண்டுக்கு 6 மீட்டர், தனிப்பயன் வெட்டு மற்றும் தரமற்ற விவரக்குறிப்புகள் உள்ளன.
செயல்பாட்டு ரீதியாக, தயாரிப்புத் தொடர் நான்கு முக்கிய வகைகளை உள்ளடக்கியது: சட்ட இணைப்பு சுயவிவரங்கள் (I- சுயவிவரங்கள், H- சுயவிவரங்கள், T- சுயவிவரங்கள்), சீல் மற்றும் முடித்த சுயவிவரங்கள் (U- சேனல்கள், கோண சுயவிவரங்கள், உள் மற்றும் வெளிப்புற ரேடியஸ் சுயவிவரங்கள்), கதவு மற்றும் சாளர சுயவிவரங்கள் (கதவு பிரேம்கள், கதவு இலை பிரிவுகள், ஜன்னல் பிரேம்கள்), மற்றும் கூரை சஸ்பென்ஷன் சுயவிவரங்கள் "FF" சஸ்பென்ஷன் பீம்கள்).
அடிப்படை பொருள் 6063-T5 அலுமினிய அலாய் ஆகும், இது வலிமை, கடினத்தன்மை மற்றும் அரிப்பு எதிர்ப்பின் நல்ல சமநிலையை வழங்குகிறது. இழுவிசை வலிமை 150 முதல் 350 MPa வரை இருக்கும். Anodizing ஒரு கடினமான, உடைகள்-எதிர்ப்பு மேற்பரப்பை உருவாக்குகிறது, இது சுத்தம் செய்ய எளிதானது மற்றும் துகள்களை சிந்தாது. தூள் பூச்சு பரந்த அளவிலான வண்ணங்களில் கிடைக்கும் நீடித்த பூச்சு வழங்குகிறது, அதே நேரத்தில் எலக்ட்ரோஃபோரெடிக் பூச்சு சிக்கலான சுயவிவரங்களில் கூட சீரான கவரேஜை வழங்குகிறது.
அனைத்து மேற்பரப்பு சிகிச்சைகளும் குறைந்த துகள் உருவாக்கம் மற்றும் பொதுவான கிருமிநாசினிகளுக்கு எதிர்ப்பிற்கான தூய்மையான அறை தேவைகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன. அலுமினியம் கலவையானது நச்சுத்தன்மையற்றது, மணமற்றது மற்றும் ஈரப்பதம் மற்றும் அச்சு வளர்ச்சியை எதிர்க்கும், இது மின்னணுவியல், மருந்து மற்றும் உணவுத் துறையின் தூய்மையான அறைகளில் நீண்ட கால பயன்பாட்டின் மூலம் நிரூபிக்கப்பட்டுள்ளது.
தொழில்துறை தரநிலைகள் மற்றும் சப்ளையர் தயாரிப்பு தரவிலிருந்து தொகுக்கப்பட்டது, பின்வரும் அட்டவணை பொதுவான சுயவிவர வகைகளுக்கான பிரதிநிதி விவரக்குறிப்புகளை பட்டியலிடுகிறது.
| வகை | பிரதிநிதி விவரக்குறிப்புகள் / மாதிரிகள் | விளக்கம் |
|---|---|---|
| அடிப்படை பொருள் தரம் | 6063-T5 அலுமினியம் அலாய் | Al-Mg-Si அலாய்; அதிக வலிமை, நல்ல கடினத்தன்மை, அரிப்பை எதிர்க்கும் |
| அலுமினிய சேனல் | 50 / 75 / 100 தொடர் சேனல் | உயரம்: 36.5 / 25 / 45 / 40 மிமீ; தடிமன்: 0.8-1.5 மிமீ |
| அலுமினிய கோணம் | 25×25 / 35×35 / 40×40 / 50×50 மிமீ | உள் மற்றும் வெளிப்புற கோணங்கள்; பல்வேறு குறிப்புகள் கிடைக்கின்றன |
| உள் ஆரம் அலுமினியம் | R50 / R75 / R100 | ஆரம் விவரக்குறிப்புகள்; PVC பிளாஸ்டிக் அடித்தளத்துடன் இணைக்கப்பட்டுள்ளது |
| ஐ-பீம் அலுமினியம் | 50 / 75 / 100 தொடர் I-பீம் | க்ளீன்ரூம் பேனல் ஃப்ரேமிங்கை (கீல்ஸ்) இணைக்கப் பயன்படுகிறது |
| ஜன்னல் சட்ட அலுமினியம் | 50 / 75 தொடர் சாளர சட்டகம் | கண்ணாடி ஜன்னல் பிரேம்களை பாதுகாப்பதற்காக |
| FFU கீல் | 50 / 75 / 100 தொடர் | டி வடிவ அலுமினியம் அலாய்; உச்சவரம்பு இடைநீக்க அமைப்புகளில் பயன்படுத்தப்படுகிறது |
| மேற்பரப்பு சிகிச்சை | அனோடைசிங் / பவுடர் கோட்டிங் / எலக்ட்ரோபோரேசிஸ் | தனிப்பயனாக்கக்கூடிய வண்ணங்கள்; அரிப்பை எதிர்க்கும், தூசியை உருவாக்காதது |
| நீளம் | ஒரு துண்டுக்கு 6 மீட்டர் | வெட்டு-நீளம் மற்றும் தரமற்ற தனிப்பயனாக்கலை ஆதரிக்கிறது |
| நிர்வாக தரநிலை | ஜிபி/டி 23932-2009 | பரிமாண சகிப்புத்தன்மை, இரசாயன கலவை மற்றும் இயந்திர பண்புகள் தேசிய தரநிலைகளை சந்திக்கின்றன |
40, 50 மற்றும் 75 தொடர்கள் போன்ற உலகளாவிய விவரக்குறிப்புகளுடன், க்ளீன்ரூம் அலுமினிய பாகங்கள் ஒரு மாடுலர் கருத்தைச் சுற்றி வடிவமைக்கப்பட்டுள்ளன. இணைப்பு ஸ்லாட் அகலங்கள் மற்றும் துளை இடைவெளிகள் தொழில்-தரமான பரிமாணங்களைப் பின்பற்றுகின்றன, மேலும் ஸ்லாட் அகல சகிப்புத்தன்மை பொதுவாக ± 0.2 மிமீக்குள் கட்டுப்படுத்தப்படுகிறது. இது வெவ்வேறு கூறுகளுக்கு இடையில் விரைவான மற்றும் இறுக்கமான ஒருங்கிணைப்பை உறுதி செய்கிறது. தொழிற்சாலை அசெம்பிளி சரிபார்ப்பில் இணைப்புகளின் இறுக்கம், பரிமாண ஒருங்கிணைப்பு மற்றும் சீல் கட்டமைப்புகளின் இணக்கத்தன்மைக்கான காசோலைகள் அடங்கும், இதனால் சுயவிவரங்கள் நிறுவலுக்குப் பிறகு குறுக்கிடவோ அல்லது தவறாக வடிவமைக்கவோ கூடாது.
செமிகண்டக்டர் க்ளீன்ரூம்கள் மற்றும் மருந்து GMP பட்டறைகள் போன்ற கடுமையான தூய்மைத் தேவைகளைக் கொண்ட சூழல்களில், சுவரில் இருந்து சுவர் மற்றும் சுவரில் இருந்து உச்சவரம்பு சந்திப்புகள் 50 மிமீ ஆரம் (R50) கொண்ட அலுமினிய அலாய் பூச்சுடன் முடிக்கப்படுகின்றன. வளைந்த சுயவிவரம் 90 டிகிரி கோணங்களை நீக்குகிறது, இது தூசி திரட்சியைக் குறைக்கிறது மற்றும் சுத்தம் மற்றும் கிருமி நீக்கம் செய்வதை எளிதாக்குகிறது. மென்மையான மாற்றம் காற்றோட்டக் கொந்தளிப்பைக் குறைக்கிறது, முக்கியமான மண்டலங்களில் ஒரே திசையில் லேமினார் காற்றோட்டத்தைப் பாதுகாக்க உதவுகிறது. மூலை கூறுகள் குருட்டு ரிவெட்டுகளைப் பயன்படுத்தி சுவர் பேனல்களுக்குப் பாதுகாக்கப்படுகின்றன, இது வெல்டிங்குடன் தொடர்புடைய துகள் மாசுபாடு இல்லாமல் விரைவான நிறுவலை அனுமதிக்கிறது.
FFU (Fan Filter Unit) கட்டம் கட்டமைப்பானது சுத்தமான அறை உச்சவரம்பு அமைப்பிற்கான முதன்மையான கட்டமைப்பு ஆதரவாகும். இது தரப்படுத்தப்பட்ட இணைப்பிகளுடன் கூடிய உயர்-வலிமை கொண்ட T- வடிவ அலுமினிய அலாய் சுயவிவரங்களைப் பயன்படுத்துகிறது (இரு வழி, மூன்று வழி, நான்கு வழி, முதலியன). 6063-T5 அலாய் சிஸ்டத்தை இலகுவாக இன்னும் வலுவாக வைத்திருக்கிறது, மேலும் சுயவிவரத்தின் குறுக்குவெட்டில் பயன்பாட்டு ரூட்டிங்கிற்கான பிரத்யேக சேனல்கள் உள்ளன. இணைப்பிகள் அரிப்பு எதிர்ப்பிற்காக கால்வனேற்றப்படுகின்றன. நிலையான கட்டம் தொகுதிகள் 1180×580 மிமீ உள் திறப்பைக் கொண்டுள்ளன, இது FFU நிறுவல் தேவைகளுடன் பொருந்துகிறது.
சஸ்பென்ஷன் அமைப்பில் சுமை தாங்கும் திறனுக்கான 30% பாதுகாப்பு விளிம்பு உள்ளது. ஹேங்கர் இடைவெளி 1200 மிமீக்குள் பராமரிக்கப்படுகிறது, மேலும் ஃபிரேம் லெவலிங் ஒரு மீட்டருக்கு 1 மிமீக்கும் குறைவான சகிப்புத்தன்மையுடன் நடத்தப்படுகிறது. பாரம்பரிய வெல்டட் பிரேம்களுடன் ஒப்பிடும்போது, இந்த முன் கூட்டப்பட்ட அணுகுமுறை கட்டுமான நேரத்தை 30%க்கும் மேல் குறைக்கிறது மற்றும் அடுத்தடுத்த பராமரிப்பு செயல்திறனை 50% அதிகரிக்கிறது.
அனோடைசிங் அல்லது தூள் பூச்சுக்குப் பிறகு, இந்த சுயவிவரங்களின் மேற்பரப்புகள் மென்மையானவை, பர்-இல்லாதவை மற்றும் தூசி ஒட்டுதலை எதிர்க்கும். முன்-பொறிக்கப்பட்ட பள்ளங்கள் தூசி-தடுப்பு மற்றும் காற்று புகாத தன்மையை மேம்படுத்தும் சீல் கீற்றுகள், PVC தொப்பிகள் மற்றும் பிளாஸ்டிக் கார்னர் கார்டுகள் போன்ற உலோகமற்ற கூறுகளை நிறுவ அனுமதிக்கின்றன. அலுமினியம் அலாய் பொருள் நச்சுத்தன்மையற்றது, மணமற்றது, அரிப்பை எதிர்க்கும் மற்றும் ஈரப்பதம்-ஆதாரம், பல தொழில்கள் முழுவதும் சுத்தமான அறை சூழல்களில் நிரூபிக்கப்பட்ட நீண்ட கால செயல்திறன் கொண்டது.
1. நம்பகமான பொருள் பண்புகள்.6063-T5 அலுமினிய அலாய் சீரான அமைப்பு மற்றும் 150-350 MPa இழுவிசை வலிமையை வழங்குகிறது. சாதாரண க்ளீன்ரூம் நிலைமைகளின் கீழ் வடிவமைப்பு சேவை வாழ்க்கை குறைந்தது 15 ஆண்டுகள் ஆகும்.
2. இறுக்கமான அசெம்பிளிக்கான துல்லியமான சகிப்புத்தன்மை.ஸ்லாட் அகல சகிப்புத்தன்மை ± 0.2 மிமீக்குள் பராமரிக்கப்படுகிறது. மாடுலர் வடிவமைப்பு மற்றும் தரப்படுத்தப்பட்ட இடைமுகங்கள் க்ளீன்ரூம் பேனல்கள் மற்றும் சீலிங் ஸ்ட்ரிப்ஸ் போன்ற நிரப்பு பொருட்களுடன் இறுக்கமான பொருத்தத்தை உறுதி செய்கின்றன.
3. மென்மையான, தூசி உருவாக்காத மேற்பரப்பு.அனோடைசிங், எலக்ட்ரோபோரேசிஸ் மற்றும் தூள் பூச்சு உள்ளிட்ட மேற்பரப்பு சிகிச்சைகள் மென்மையான, நுண்துளை இல்லாத பூச்சுகளை உருவாக்குகின்றன, இது அரிப்பை எதிர்க்கும் மற்றும் சுத்தம் செய்ய எளிதானது. இது குறைந்த துகள் வெளியீட்டிற்கான சுத்தமான அறை தேவைகளை பூர்த்தி செய்கிறது.
4. விரிவான தயாரிப்பு வரம்பு.இந்தத் தொடரில் சேனல் சுயவிவரங்கள், கோண சுயவிவரங்கள், ரேடியஸ் செய்யப்பட்ட மூலை சுயவிவரங்கள், கதவு மற்றும் ஜன்னல் பிரேம்கள் மற்றும் FFU கட்ட அமைப்புகள் ஆகியவை அடங்கும். தனிப்பயன் பரிமாணங்கள் மற்றும் சிறப்பு வடிவங்கள் கோரிக்கையின் பேரில் தயாரிக்கப்படலாம்.
5. மாடுலர் அசெம்பிளி மற்றும் மறுபயன்பாடு.வெல்டிங் தேவையை நீக்கி, போல்ட் இணைப்புகள் மற்றும் ரிவெட்டுகளைப் பயன்படுத்தி சுயவிவரங்கள் சேகரிக்கப்படுகின்றன. இது விரைவான நிறுவல், பிரித்தெடுத்தல் மற்றும் தளவமைப்பு மாற்றங்கள் தேவைப்படும்போது மீண்டும் பயன்படுத்துவதை செயல்படுத்துகிறது.
சுவர் பேனல் இணைப்புகளுக்கு:I-beam மற்றும் H-beam சுயவிவரங்கள் பேனல்களுக்கு இடையில் இடைநிலை இணைப்பிகளாகப் பயன்படுத்தப்படுகின்றன. நிறுவலுக்கு முன் சுயவிவர ஸ்லாட்டின் அகலம் பேனல் விளிம்பின் தடிமனுடன் பொருந்துகிறதா என்பதைச் சரிபார்க்கவும். இடைவெளிகளைத் தவிர்க்க ஃபாஸ்டென்சர்களை ஒரே மாதிரியாக இறுக்குங்கள்.
மூலையில் முடிப்பதற்கு:தூசிப் பொறிகளை அகற்ற சுவரில் இருந்து சுவர் மற்றும் சுவரில் இருந்து உச்சவரம்பு சந்திப்புகளில் R50 அல்லது பெரிய ஆரம் சுயவிவரங்களைப் பயன்படுத்தவும். குருட்டு ரிவெட்டுகள் ஒரு தூய்மையான தோற்றம் மற்றும் குறைக்கப்பட்ட துகள் மாசுபாட்டிற்காக திருகுகள் மீது பரிந்துரைக்கப்படுகிறது.
FFU கட்டம் கூரைகளுக்கு:ஹேங்கர் இடைவெளி 1200 மிமீக்கு மேல் இல்லை என்பதையும், ஒரு மீட்டருக்கு 1 மிமீக்குள் சட்டகம் சமன் செய்யப்படுவதையும் உறுதிசெய்யவும். 1180×580 மிமீ கட்டம் திறப்பு FFU தொகுதிகளுக்கு நிலையானது, ஆனால் தனிப்பயன் அளவுகள் இடமளிக்கப்படலாம்.
கதவு மற்றும் ஜன்னல் பிரேம்களுக்கு:க்ளீன்ரூம் பேனல் தடிமனுடன் பொருந்தக்கூடிய சுயவிவரங்களைத் தேர்ந்தெடுக்கவும். சீலிங் பள்ளம் நோக்கம் கொண்ட கேஸ்கெட் அல்லது சீலண்டுடன் இணக்கமாக உள்ளதா என்பதை சரிபார்க்கவும். நிறுவிய பின், கதவு அல்லது ஜன்னல் பிணைக்கப்படாமல் சீராக இயங்குகிறதா என்று சரிபார்க்கவும்.
1.எலக்ட்ரானிக்ஸ் மற்றும் செமிகண்டக்டர் க்ளீன்ரூம்கள்: சுவர் பேனல்கள் மற்றும் கூரைகளுக்கான இணைப்பு மற்றும் நிர்ணயம், அத்துடன் FFU கட்டம் உச்சவரம்பு அமைப்புகள்.
2.உயிர்மருந்து GMP வசதிகள்: R50 கதிர்வீச்சு மூலை சுயவிவரங்கள் உள் மற்றும் வெளிப்புற மூலைகளை அடைத்து, தூசி-பிடிக்கும் இறந்த மண்டலங்களை நீக்குகிறது.
3.மருத்துவமனை அறுவை சிகிச்சை அறைகள் மற்றும் ICU வார்டுகள்: கதவு மற்றும் ஜன்னல் பிரேம்களை நிறுவுதல் மற்றும் காற்று புகாத சீல் பயன்பாடுகள்.
4.உணவு பதப்படுத்தும் சுத்தம் அறைகள்: க்ளீன்ரூம் பேனல் இணைப்புகள், தரை சேனல் சீல் மற்றும் சீலிங் கிரிட் நிறுவுதல்.
5.ஆய்வக சுத்தமான மண்டலங்கள்: கட்டமைப்பின் அசெம்பிளி, பயன்பாட்டு வரி ஒருங்கிணைப்பு மற்றும் சீல்.
மருந்து GMP வசதிகளுக்கு, அனோடைஸ் அல்லது பவுடர் பூசப்பட்ட பூச்சுகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன, ஏனெனில் அவை நுண்துளைகள் இல்லாதவை, சுத்தம் செய்ய எளிதானவை மற்றும் பொதுவான கிருமிநாசினிகளுக்கு எதிர்ப்புத் திறன் கொண்டவை. சீரான கவரேஜ் அவசியமான சிக்கலான வடிவங்களைக் கொண்ட சுயவிவரங்களுக்கு எலக்ட்ரோஃபோரெடிக் பூச்சு குறிப்பிடப்படலாம்.
கதிரியக்க மூலை சுயவிவரங்கள் பொதுவாக குருட்டு ரிவெட்டுகளைப் பயன்படுத்தி பாதுகாக்கப்படுகின்றன. வெல்டிங்குடன் தொடர்புடைய வெப்பம், புகை மற்றும் துகள் மாசுபாட்டைத் தவிர்க்கும் போது இந்த முறை பாதுகாப்பான இணைப்பை வழங்குகிறது. rivets உள்ளே இருந்து நிறுவப்பட்ட, சுத்தம் செய்ய எளிதான ஒரு மென்மையான வெளிப்புற மேற்பரப்பு விட்டு.
ஆம். நிலையான நீளம் 6 மீட்டர், ஆனால் சுயவிவரங்கள் தொழிற்சாலையில் குறிப்பிட்ட நீளத்திற்கு வெட்டப்படலாம். குறைந்தபட்ச ஆர்டர் அளவுகள் மற்றும் லீட் டைம் பரிசீலனைகளுக்கு உட்பட்டு, தனிப்பயன் எக்ஸ்ட்ரூஷன் டைஸைப் பயன்படுத்தி தரமற்ற குறுக்குவெட்டுகளையும் உருவாக்கலாம்.
பெரும்பாலான க்ளீன்ரூம் பேனல் உற்பத்தியாளர்கள் தொழில்துறை-தரமான சுயவிவர ஸ்லாட் அகலத்துடன் பொருந்துமாறு தங்கள் பேனல்களை வடிவமைக்கின்றனர். ஆர்டர் செய்வதற்கு முன், பேனல் விளிம்பின் தடிமன் மற்றும் சுயவிவர ஸ்லாட் அகலம் இணக்கமாக இருப்பதை உறுதிப்படுத்தவும். சரிபார்ப்பிற்கான பரிமாண வரைபடங்கள் மற்றும் மாதிரிகளை எங்கள் தொழில்நுட்பக் குழு வழங்க முடியும்.
FFU கிரிட் அமைப்பு எதிர்பார்த்த சுமைக்கு அப்பால் 30% பாதுகாப்பு விளிம்புடன் வடிவமைக்கப்பட்டுள்ளது, இதில் FFU அலகுகள், கூரை பேனல்கள் மற்றும் எந்த சேவை சுமைகளும் அடங்கும். சுமைகளை சமமாக விநியோகிக்க ஹேங்கர் இடைவெளி 1200 மிமீக்குள் பராமரிக்கப்படுகிறது. குறிப்பிட்ட சுமை கணக்கீடுகளுக்கு, எங்கள் பொறியியல் குழுவிற்கு FFU எடை மற்றும் உச்சவரம்பு உள்ளமைவை வழங்கவும்.
