ஒரு கட்டிட உறை ஆதரவு அமைப்பு இரண்டாம் நிலை கட்டமைப்பு உறுப்பினர்கள், ஃபாஸ்டென்சர்கள், நீர்ப்புகா கூறுகள் மற்றும் கூரை மற்றும் சுவர் பேனல்களுடன் பிரதான எஃகு சட்டத்தை இணைக்கும் முடித்த பாகங்கள் ஆகியவற்றைக் கொண்டுள்ளது.சென்போகட்டிட பொருட்கள்பர்லின்கள், சப்போர்ட் கிளிப்புகள், சாக்கடை அமைப்புகள், ஒளிரும் மற்றும் சீல் செய்யும் பொருட்கள் உள்ளிட்ட எஃகு கட்டமைப்பு திட்டங்களுக்கு இந்த கூறுகளின் முழுமையான வரம்பை வழங்குகிறது.
அமைப்பு பொதுவாக ஐந்து செயல்பாட்டு குழுக்களாக பிரிக்கப்பட்டுள்ளது:
கட்டமைப்பு ஆதரவு:C, Z, U, மற்றும் L-வடிவ எஃகு பர்லின்கள், தொப்பி சேனல்கள், தொய்வு கம்பிகள் மற்றும் பிரேசிங் குழாய்கள். இந்த உறுப்பினர்கள் கூரை மற்றும் சுவர் பேனல்களில் இருந்து முதன்மை எஃகு சட்டத்திற்கு சுமைகளை மாற்றுகின்றனர்.
கட்டுதல் மற்றும் இணைப்பு:கூரை மற்றும் சுவர் ஆதரவு கிளிப்புகள், நெகிழ் மற்றும் நிலையான அடைப்புக்குறிகள், சுய-துளையிடும் திருகுகள், வெட்டு ஸ்டுட்கள் மற்றும் மறைக்கப்பட்ட ஃபாஸ்டென்சர்கள். பேனல்கள் எவ்வாறு பாதுகாக்கப்படுகின்றன மற்றும் வெப்ப இயக்கம் எவ்வாறு இடமளிக்கப்படுகிறது என்பதை இந்த கூறுகள் தீர்மானிக்கின்றன.
வடிகால்:எஃகு அல்லது துருப்பிடிக்காத எஃகு சாக்கடைகள், மழைநீர் வடிகால்கள், டவுன் பைப்புகள் மற்றும் சைஃபோனிக் வடிகால் கூறுகள். சரியான வடிகால் வடிவமைப்பு கூரை சுற்றளவில் நீர் குவிப்பு மற்றும் கசிவை தடுக்கிறது.
ஒளிரும் மற்றும் டிரிம்:ரிட்ஜ் தொப்பிகள், ஒளிரும் தாள்கள், விளிம்பு டிரிம், மூடல்கள் மற்றும் சொட்டு முனைகள். இந்த உருப்படிகள் பேனல் விளிம்புகள் மற்றும் மாற்றங்களை அடைத்து, தண்ணீரை வெளியேற்றி முடிக்கப்பட்ட தோற்றத்தை வழங்குகிறது.
காப்பு மற்றும் சீல்:வெப்ப காப்பு, நீராவி தடைகள், சுவாசிக்கக்கூடிய சவ்வுகள், முத்திரை நாடாக்கள் மற்றும் கேஸ்கட்கள். இந்த தயாரிப்புகள் வெப்ப பரிமாற்றத்தை கட்டுப்படுத்துகின்றன, ஒடுக்கத்தை நிர்வகிக்கின்றன மற்றும் காற்று புகாதலை பராமரிக்கின்றன.
சி வடிவ பர்லின்கள்உலோக கட்டிட உறைகளில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் இரண்டாம் நிலை உறுப்பினர்கள். அளவுகள் C80 முதல் C350 வரை, தடிமன் 1.5 மிமீ முதல் 3.5 மிமீ வரை இருக்கும். அவை உருவாக்குவதற்கும் நிறுவுவதற்கும் எளிமையானவை, அவை பொது தொழில்துறை கட்டிடங்கள் மற்றும் கிடங்குகளுக்கு ஏற்றவை.
Z- வடிவ பர்லின்கள்சி-வடிவப் பிரிவுகளைக் காட்டிலும் சிறந்த ஒன்றுடன் ஒன்று செயல்திறனை வழங்குகின்றன, மேலும் அவை நீண்ட இடைவெளிகளுக்கு அடிக்கடி குறிப்பிடப்படுகின்றன. Z80 முதல் Z350 வரையிலான அளவுகள், நிறுவலின் துல்லியம் மற்றும் வடிகால் செயல்திறனை மேம்படுத்துவதற்கு முன்-பஞ்ச் செய்யப்பட்ட துளைகள் உள்ளன.

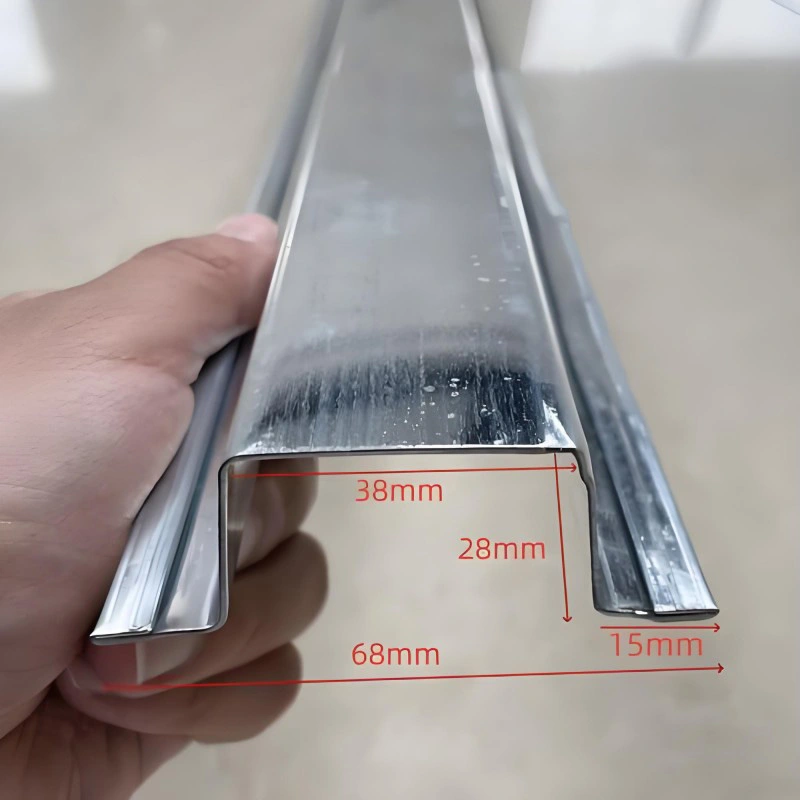

U- வடிவ மற்றும் L- வடிவ எஃகுகதவு மற்றும் ஜன்னல் கட்டமைப்பு, மூலை வலுவூட்டல் மற்றும் விளிம்பு பொருத்துதல் ஆகியவற்றிற்கு பயன்படுத்தப்படுகின்றன.தொப்பி சேனல்கள்துல்லியமான சீரமைப்பு தேவைப்படும் அமைப்புகளில் பொருந்தக்கூடிய ஆதரவு அடைப்புக்குறிகளுடன் வேலை செய்யுங்கள். தொய்வு கம்பிகள் மற்றும் பிரேசிங் குழாய்கள் பர்லின் அமைப்பின் ஒட்டுமொத்த நிலைத்தன்மையை மேம்படுத்துகின்றன.
நிற்கும் மடிப்பு கூரை அமைப்பின் தொழில்நுட்ப ரீதியாக மிகவும் முக்கியமான பகுதியாக ஆதரவு கிளிப்புகள் உள்ளன.நெகிழ் ஆதரவுகள்வெப்பநிலை மாற்றங்களுடன் கூரை பேனலை விரிவுபடுத்தவும் சுருங்கவும் அனுமதிக்கவும், மன அழுத்தத்தைக் குறைக்கவும், இல்லையெனில் வளைவு அல்லது ஃபாஸ்டென்சர் சோர்வு ஏற்படலாம். இந்த ஆதரவுகள் பொதுவாக வெப்ப பிரிட்ஜிங்கைத் தடுக்க ஒரு இன்சுலேடிங் ஸ்பேசர் அடங்கும்.நிலையான ஆதரவுகள்ஈவ் அல்லது ரிட்ஜ் போன்ற இயக்கம் கட்டுப்படுத்தப்பட வேண்டிய இடங்களில் பயன்படுத்தப்படுகின்றன.
EPDM துவைப்பிகள் கொண்ட சுய-துளையிடும் திருகுகள் பெரும்பாலான சுவர் மற்றும் கூரை பேனல் இணைப்புகளுக்கான நிலையான ஃபாஸ்டென்னர் ஆகும். வாஷர் ஒரு வானிலை முத்திரையை பராமரிக்கிறது, அதே நேரத்தில் திருகு பூச்சு அரிப்பு எதிர்ப்பை தீர்மானிக்கிறது. எஃகு கற்றைக்கு டெக்கை இணைக்க மற்றும் வெட்டு சக்திகளை மாற்றுவதற்கு கலப்பு ஃப்ளோர் டெக் அமைப்புகளில் ஷீயர் ஸ்டுட்கள் பயன்படுத்தப்படுகின்றன.

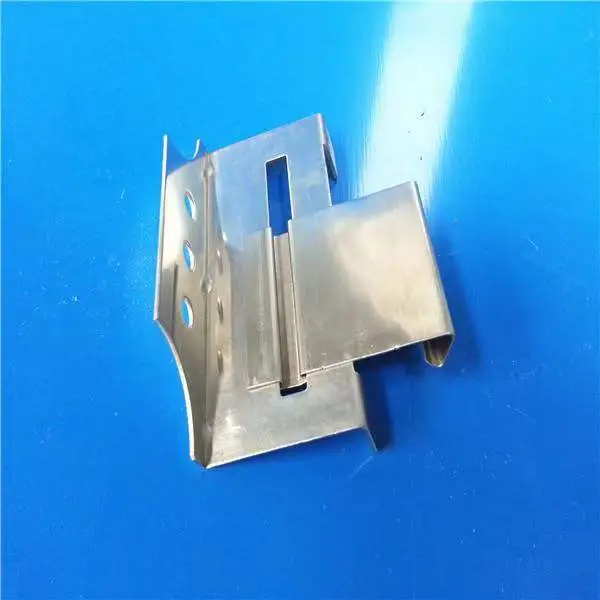

நிற்கும் மடிப்பு அமைப்புகளுக்கு, துருப்பிடிக்காத எஃகு கிளிப்புகள் மற்றும் அலுமினிய கவ்விகள் கூரை மேற்பரப்பில் ஊடுருவாமல் பேனல்களைப் பாதுகாக்கின்றன. இது வெளிப்படும் ஃபாஸ்டென்சர்களின் எண்ணிக்கையை குறைக்கிறது மற்றும் நீண்ட கால வானிலையை மேம்படுத்துகிறது.

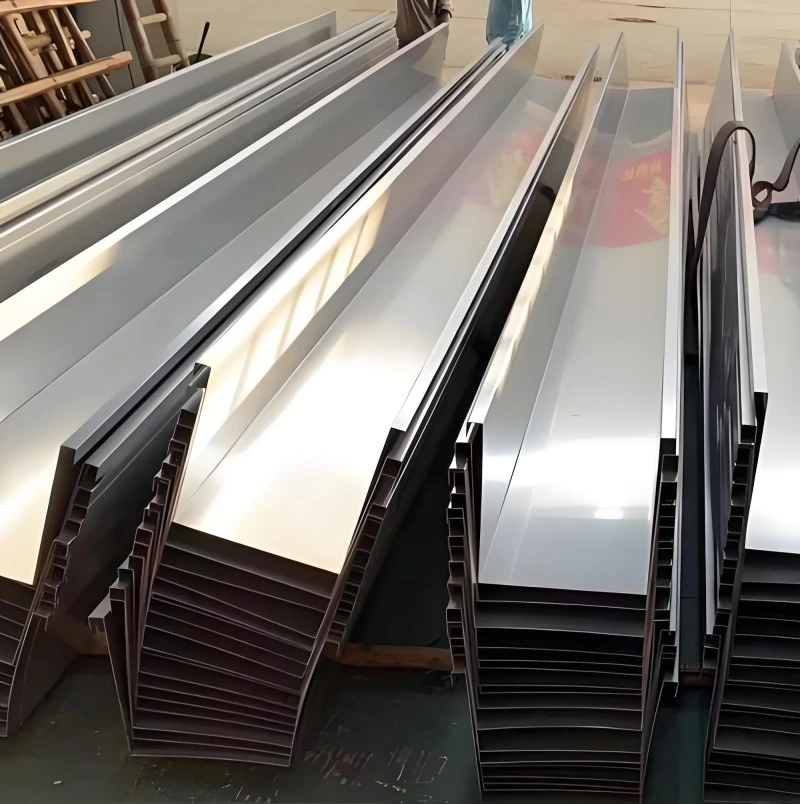

எஃகு சாக்கடைகள் கூரை வடிகால் முக்கிய சேகரிப்பு உறுப்பு ஆகும். பொதுவான பொருட்களில் கால்வனேற்றப்பட்ட எஃகு மற்றும் துருப்பிடிக்காத எஃகு ஆகியவை 1.0 மிமீ முதல் 2.0 மிமீ வரை தடிமன் கொண்டவை. துருப்பிடிக்காத எஃகு சிறந்த அரிப்பு எதிர்ப்பை வழங்குகிறது மற்றும் கடலோர அல்லது தொழில்துறை சூழலில் விரும்பப்படுகிறது.

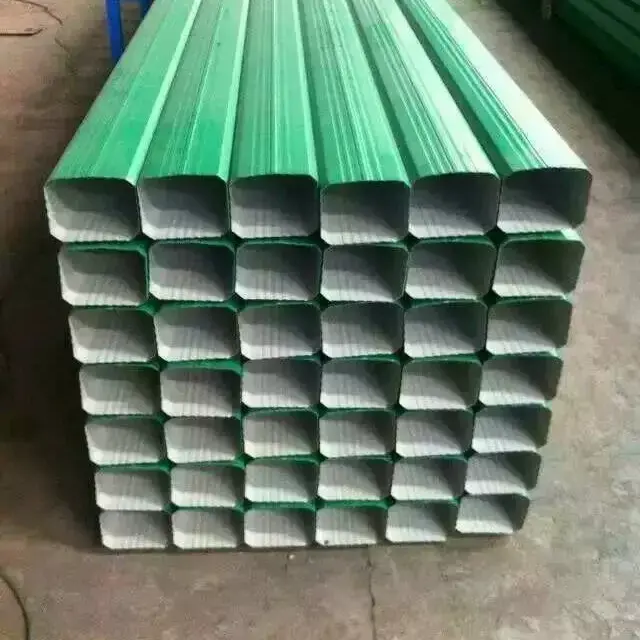

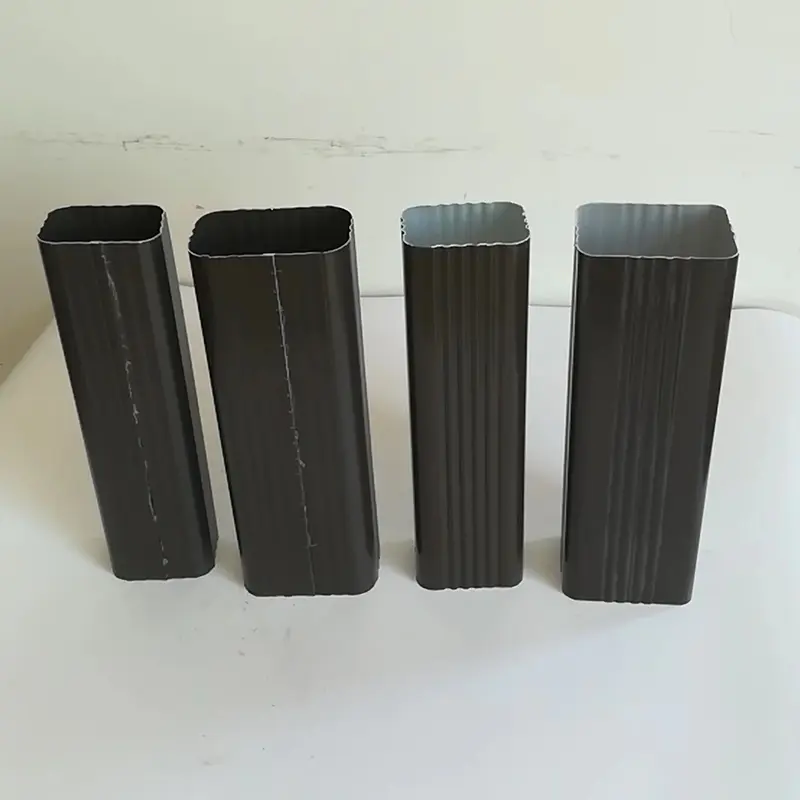

அதிக வடிகால் திறன் தேவைப்படும் பெரிய அளவிலான கூரைகளுக்கு Siphonic வடிகால் அமைப்புகள் பயன்படுத்தப்படுகின்றன. டவுன் பைப்புகள் மற்றும் மழைநீர் வடிகால்கள் அமைப்பை நிறைவு செய்கின்றன, சாக்கடையில் இருந்து நிலத்தடி வடிகால் வலையமைப்பிற்கு தண்ணீரை செலுத்துகின்றன.
ஒளிரும் மற்றும் டிரிம் துண்டுகள் பேனல்கள், சுவர்கள் மற்றும் கூரை ஊடுருவல்களுக்கு இடையிலான மாற்றங்களை மூடுகின்றன. ரிட்ஜ் தொப்பிகள் கூரையின் உச்சியை மூடுகின்றன, ஒளிரும் தாள்கள் சுவரிலிருந்து கூரை சந்திப்புகளைக் கையாளுகின்றன, மேலும் விளிம்பு டிரிம் சுற்றளவை நிறைவு செய்கிறது. மூடல்கள் மற்றும் சொட்டு விளிம்புகள் பேனல் முனைகளிலும் ஈவ்களிலும் நீர் உட்புகுவதைத் தடுக்கின்றன.
ராக் கம்பளி மற்றும் கண்ணாடி கம்பளி போன்ற காப்பு பொருட்கள் கூரை மற்றும் சுவர் பேனல்களுக்கு கீழே நிறுவப்பட்டுள்ளன. சுவாசிக்கக்கூடிய சவ்வுகள் நீர் நுழைவதைத் தடுக்கும் போது ஈரப்பதத்தை வெளியேற்ற அனுமதிக்கின்றன, மேலும் நீராவி தடைகள் காப்பு அடுக்குக்குள் ஒடுக்கத்தை கட்டுப்படுத்துகின்றன. சீலண்ட் நாடாக்கள் மற்றும் கேஸ்கட்கள் காற்று புகாத அமைப்பை நிறைவு செய்கின்றன.
| கூறு வகை | பொதுவான விவரக்குறிப்புகள் | குறிப்புகள் |
|---|---|---|
| சி வடிவ பர்லின்கள் | C80-C350, தடிமன் 1.5-3.5 மிமீ | பொதுவான கட்டிடங்களுக்கு மிகவும் பொதுவானது |
| Z- வடிவ பர்லின்கள் | Z80-Z350, தடிமன் 1.5-3.5 மிமீ | முன் குத்திய துளைகள் கிடைக்கின்றன |
| கூரை ஆதரவுகள் | நெகிழ் மற்றும் நிலையான வகைகள், பல்வேறு உயரங்கள் | இன்சுலேடிங் ஸ்பேசருடன் |
| சுய துளையிடும் திருகுகள் | EPDM வாஷர், வெப்பநிலை வரம்பு -45°C முதல் 120°C வரை | பூச்சு அரிப்பு எதிர்ப்பை தீர்மானிக்கிறது |
| எஃகு சாக்கடைகள் | கால்வனேற்றப்பட்ட அல்லது துருப்பிடிக்காத, 1.0-2.0 மி.மீ | கடலோரப் பகுதிகளுக்கு துருப்பிடிக்காதது |
| ஒளிரும் மற்றும் ஒழுங்கமைக்கவும் | கால்வனேற்றப்பட்ட அல்லது வண்ண-பூசிய, 0.4-0.8 மி.மீ | சுயவிவரம் பேனல் வகைக்கு பொருந்தும் |
| காப்பு | ராக் கம்பளி, கண்ணாடி கம்பளி, 50-150 மி.மீ | வெப்ப தேவையால் தேர்ந்தெடுக்கப்பட்டது |
| சுவாசிக்கக்கூடிய சவ்வு | PE வகை, அகலம் 1.0-1.5 மீ | நீர்ப்புகா மற்றும் நீராவி ஊடுருவக்கூடியது |
| பொருந்தக்கூடிய தரநிலை | JGJ/T 473-2019 | கட்டிட உலோக உறை அமைப்பு பொறியியல் |
கூரை அமைப்புகளுக்கு:பர்லின் இடைவெளி, ஆதரவு கிளிப் வகை மற்றும் பேனல் சுயவிவரம் ஆகியவை ஒருங்கிணைக்கப்பட வேண்டும். ஸ்லைடிங் ஆதரவுகள் வெப்ப இயக்கத்திற்கு இடமளிக்க நிற்கும் மடிப்பு கூரைகளுக்கு நிலையானவை. சுருக்கத்தைத் தவிர்க்க, ஆதரவு உயரம் காப்பு தடிமனுடன் பொருந்த வேண்டும்.
சுவர் அமைப்புகளுக்கு:சி-வடிவ பர்லின்கள் பொதுவாக போதுமானவை. fastening முறை சுவர் குழு சுயவிவரம் மற்றும் காற்று சுமை சார்ந்துள்ளது. EPDM துவைப்பிகள் கொண்ட சுய-துளையிடும் திருகுகள் வெளிப்படும் ஃபாஸ்டென்சர் சுவர்களுக்கு பொதுவானவை; கட்டிடக்கலை பேனல்களுக்கு மறைக்கப்பட்ட ஃபாஸ்டென்சர்கள் பயன்படுத்தப்படலாம்.
அரிக்கும் சூழல்களுக்கு:துருப்பிடிக்காத எஃகு சாக்கடைகள், பூசப்பட்ட ஃபாஸ்டென்சர்கள் மற்றும் அலுமினியம்-துத்தநாகம் பூசப்பட்ட பர்லின்களைக் குறிப்பிடவும். EPDM வாஷர்கள் பேனல் பூச்சு மற்றும் உள்ளூர் காலநிலைக்கு இணக்கமாக இருக்க வேண்டும்.
பெரிய அளவிலான கூரைகளுக்கு:முன்-பஞ்ச் செய்யப்பட்ட துளைகளுடன் கூடிய Z- வடிவ பர்லின்கள் சிறந்த வடிகால் சீரமைப்பு மற்றும் பேனல் ஆதரவை வழங்குகின்றன. அதிக மழைப்பொழிவு தீவிரம் கொண்ட கூரைகளுக்கு சிஃபோனிக் வடிகால் தேவைப்படலாம்.
பர்லின் நிறுவல்:நிறுவலுக்கு முன் பிரதான எஃகு சட்டகத்தில் தளவமைப்புக் கோடுகளைக் குறிக்கவும். பர்லின் இடைவெளி வடிவமைப்பு வரைபடத்துடன் பொருந்த வேண்டும். பர்லின்களுக்கும் பிரதான சட்டகத்திற்கும் இடையே உள்ள இணைப்புகள் முழுமையாக இறுக்கப்பட வேண்டும், மேலும் பக்கவாட்டு இயக்கத்தைத் தடுக்க தேவையான இடங்களில் தொய்வு கம்பிகள் நிறுவப்பட வேண்டும்.
ஆதரவு கிளிப் நிறுவல்:பேனல் இடும் வரிசையின் அதே திசையில் கிளிப்களை நிறுவவும். கிளிப் பேஸ் பர்லினில் பாதுகாப்பாக இணைக்கப்பட வேண்டும். வெப்ப பிரிட்ஜிங்கைத் தவிர்க்க, இன்சுலேடிங் ஸ்பேசர் சரியாக உள்ளதா எனச் சரிபார்க்கவும்.
பேனல் சரிசெய்தல்:நிற்கும் மடிப்பு அமைப்புகளுக்கு, கிளிப்புகள் மீது பேனல்களை ஈடுபடுத்தி, அவற்றை அளவீடு செய்யப்பட்ட உபகரணங்களுடன் தைக்கவும். வெளிப்படும் ஃபாஸ்டென்னர் அமைப்புகளில் சுய-துளையிடும் திருகுகளை அதிகமாக இறுக்குவதைத் தவிர்க்கவும், இது EPDM வாஷரை சேதப்படுத்தும் மற்றும் வானிலை இறுக்கத்தைக் குறைக்கும்.
சாக்கடை மற்றும் ஒளிரும் நிறுவல்:சாக்கடைகள் வெளியேறும் புள்ளிகளை நோக்கி சாய்வதை உறுதி செய்யவும். அனைத்து மடி மூட்டுகள் மற்றும் மாற்றங்கள் சீல். உறைப்பூச்சுக்குப் பின்னால் நீர் கண்காணிப்பதைத் தடுக்க, ஃபிளாஷிங் பேனல் விலா எலும்புகளை சரியாக ஒன்றுடன் ஒன்று இணைக்க வேண்டும்.
ஆதரவு அமைப்பு கூறுகள் SENBO ஆல் வழங்கப்பட்ட முழு அளவிலான உலோக உறை பேனல்களுடன் வேலை செய்ய வடிவமைக்கப்பட்டுள்ளன.சுயவிவர எஃகு தாள்கள், ராக் கம்பளி சாண்ட்விச் பேனல்கள், அலுமினியம்-மெக்னீசியம்-மாங்கனீஸ் பேனல்கள், மற்றும்துளையிடப்பட்ட பேனல்கள். எடுத்துக்காட்டாக, ஒரு சாண்ட்விச் பேனல் சுவரின் பர்லின் தளவமைப்பு, பரந்த திறனில் உள்ள வேறுபாடுகள் காரணமாக ஒற்றைத் தோல் சுயவிவரத் தாள் சுவரில் இருந்து வேறுபடுகிறது. தேர்ந்தெடுக்கப்பட்ட பேனல் வகையுடன் கட்டமைப்பு ஆதரவுகளை ஒருங்கிணைக்கும் தளவமைப்பு வரைபடங்களை எங்கள் பொறியியல் குழு வழங்க முடியும்.
நெகிழ் ஆதரவுகள் வெப்பநிலை மாறும்போது கூரை பேனலை அதன் நீளத்துடன் நகர்த்த அனுமதிக்கின்றன. இது வெப்ப அழுத்தத்தைக் குறைக்கிறது மற்றும் ஃபாஸ்டென்சர் சோர்வைத் தடுக்கிறது. ஈவ்ஸ் மற்றும் ரிட்ஜ்கள் போன்ற கட்டுப்பாட்டு புள்ளிகளில் நிலையான ஆதரவுகள் பயன்படுத்தப்படுகின்றன. நிற்கும் மடிப்பு கூரையில், பெரும்பாலான கிளிப்புகள் நெகிழ் வகைகளாகும், நிலையான கிளிப்புகள் குறிப்பிட்ட இடங்களில் மட்டுமே பயன்படுத்தப்படுகின்றன.
பர்லின் இடைவெளி பேனல் சுயவிவரம், தாள் தடிமன், காற்று சுமை மற்றும் பனி சுமை ஆகியவற்றைப் பொறுத்தது. அதிக விலா எலும்புகள் கொண்ட வலுவான பேனல்கள் நீண்ட தூரத்தை கடக்கும் மற்றும் குறைவான பர்லின்கள் தேவைப்படும். ஒவ்வொரு திட்டத்திற்கும் கட்டமைப்பு கணக்கீடு மூலம் இடைவெளி சரிபார்க்கப்பட வேண்டும். தேர்ந்தெடுக்கப்பட்ட பேனலின் அடிப்படையில் பொருத்தமான தளவமைப்பை எங்கள் தொழில்நுட்பக் குழு பரிந்துரைக்கலாம்.
கடலோரப் பகுதிகளுக்கு, அதிக அரிப்பு எதிர்ப்பு பூச்சு கொண்ட ஃபாஸ்டென்சர்கள் குறிப்பிடப்பட வேண்டும். துருப்பிடிக்காத எஃகு ஃபாஸ்டென்சர்கள் அல்லது கனமான துத்தநாகம்-அலுமினிய பூச்சு கொண்டவை பொருத்தமானவை. EPDM வாஷர் UV-எதிர்ப்புத் திறன் கொண்டதாகவும், வானிலைப் புகாத முத்திரையைப் பராமரிக்க பேனல் பூச்சுடன் இணக்கமாகவும் இருக்க வேண்டும்.
ஆம். தரமற்ற பேனல் வடிவங்களைப் பொருத்துவதற்கு ஆதரவு கிளிப்புகள், ஒளிரும் மற்றும் மூடல்கள் உருவாக்கப்படலாம். பேனல் சுயவிவர வரைபடம் மற்றும் திட்டத்தின் கட்டமைப்புத் தேவைகளை வழங்கவும், இதனால் சரியான கூறுகளைத் தேர்ந்தெடுக்கலாம் அல்லது தயாரிக்கலாம்.
பொருள் சான்றிதழ்கள், பூச்சு அறிக்கைகள் மற்றும் தயாரிப்பு சோதனை அறிக்கைகள் வழங்கப்படலாம். பர்லின்கள் மற்றும் ஃபாஸ்டென்சர்களுக்கு, மில் சோதனை சான்றிதழ்கள் உள்ளன. தீ செயல்திறன் அல்லது கட்டமைப்பு கணக்கீடு குறிப்புகள் போன்ற கூடுதல் இணக்க ஆவணங்கள் தேவைப்படும் திட்டங்களுக்கு, கோரிக்கையின் பேரில் இவை வழங்கப்படலாம்.
