ஃப்ளோர் டெக்கிங் என்பது குளிர்-உருவாக்கப்பட்ட ஸ்டீல் பேனல் ஆகும், இது கட்டுமானத்தின் போது நிரந்தர ஃபார்ம்வொர்க்காகவும், சேவையின் போது கலப்பு ஸ்லாப்பில் இழுவிசை வலுவூட்டலாகவும் பயன்படுத்தப்படுகிறது.SENBO கட்டுமானப் பொருட்கள்எஃகு கட்டமைப்பு திட்டங்களுக்கான திறந்த, மூடிய, மறு-நுழைவு மற்றும் ரீபார் டிரஸ் ஃப்ளோர் டெக் அமைப்புகளை விநியோகம் செய்கிறது.சுயவிவர எஃகு தாள்கள்மற்றும்கட்டுமானப் பொருள் துணை அமைப்புகள்முழுமையான மாடி கூட்டங்களுக்கு.
நான்கு முக்கிய தயாரிப்பு வகைகள் உள்ளன, ஒவ்வொன்றும் தனித்துவமான கட்டமைப்பு நடத்தை கொண்டவை:
திறந்த மாடி தளம்:தெரியும் விலா எலும்புகளுடன் கூடிய சி-வடிவ அல்லது ஒத்த அலை சுயவிவரத்தைக் கொண்டுள்ளது. பிரதிநிதி மாதிரிகளில் YXB76-305-915, YXB51-305-915 மற்றும் YXB75-200-600 ஆகியவை அடங்கும். ஓபன் டெக் வேகமான நிறுவல் மற்றும் குறைந்த செலவை வழங்குகிறது, ஆனால் இது முதன்மையாக முழு கூட்டு உறுப்பினராக இல்லாமல் நிரந்தர ஃபார்ம்வொர்க்காக செயல்படுகிறது. இது பொதுவாக லேசான தொழில்துறை கட்டிடங்கள் மற்றும் மிதமான சுமை தேவைகள் கொண்ட கிடங்குகளுக்கு குறிப்பிடப்படுகிறது.
மீண்டும் நுழையும் மாடி தளம்:தீ மற்றும் அரிப்பு செயல்திறனை மேம்படுத்த குறுகிய தொடக்க சுயவிவரத்தைப் பயன்படுத்துகிறது. பொதுவான மாதிரி YXB51-200-600 ஆகும். திறந்த தளத்துடன் ஒப்பிடும்போது, மீண்டும் நுழையும் சுயவிவரங்கள் அதிக ஸ்லாப் விறைப்பு மற்றும் குறைக்கப்பட்ட கான்கிரீட் நுகர்வு ஆகியவற்றை வழங்குகின்றன, இது கூட்டு நடத்தையில் ஒரு பகுதி முன்னேற்றத்தைக் குறிக்கிறது.

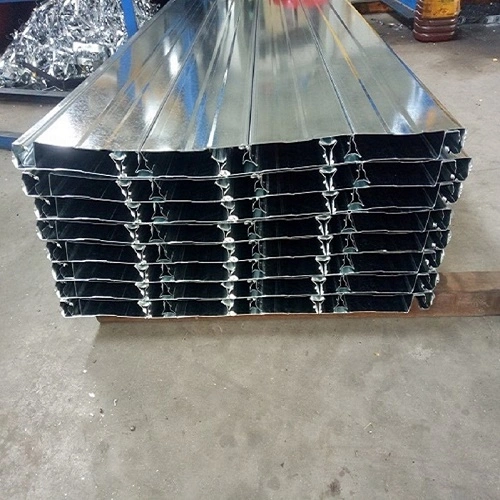

மூடிய மாடி தளம்:பேனல் மேற்பரப்பில் வெட்டு விலா எலும்புகளை உள்ளடக்கியது, எஃகு மற்றும் கான்கிரீட் இடையே முழு கூட்டு நடவடிக்கை செயல்படுத்துகிறது. அடிப்பகுதி தட்டையானது மற்றும் பார்வைக்கு சுத்தமாக உள்ளது. முக்கிய மாடல்களில் YXB65-185-555, YXB66-240-720 மற்றும் YXB65-170-510 ஆகியவை அடங்கும். மூடிய தளம் 3.0-4.5 மீ நீளமுள்ள அன்ஷோர்டு ஸ்பான்களை ஆதரிக்கிறது, சிறந்த தீ எதிர்ப்பை வழங்குகிறது, மேலும் இது பொதுவாக உயரமான எஃகு கட்டிடங்களில் பயன்படுத்தப்படுகிறது.
ரீபார் டிரஸ் ஃப்ளோர் டெக்:எதிர்ப்பு வெல்டிங் மூலம் இணைக்கப்பட்ட கால்வனேற்றப்பட்ட அடிப்படைத் தாளுடன் ஒரு டிரஸ்ஸாக உருவாக்கப்பட்ட HRB400 எஃகு கம்பிகளை ஒருங்கிணைக்கிறது. டிரஸ் உயரம் 70 மிமீ முதல் 150 மிமீ வரை இருக்கும், மேலும் பேஸ் ஷீட் 0.5 மிமீ தடிமன் கொண்ட இரட்டை பக்க துத்தநாக பூச்சு குறைந்தபட்சம் 120 கிராம்/மீ² ஆகும். ஆன்-சைட் ரீபார் டையிங் 60%-70% குறைக்கப்படுகிறது, 5 மீ ஸ்பான்களை அடையலாம், மேலும் 100 மிமீ ஸ்லாப் சுமார் 1.68 மணிநேர தீ எதிர்ப்பை அடைகிறது.
| அளவுரு | வரம்பு / விருப்பங்கள் | குறிப்புகள் |
|---|---|---|
| பொருள் | Q235, Q345, DX51D+Z கால்வனேற்றப்பட்ட எஃகு | மகசூல் வலிமை 235–550 MPa கிடைக்கும் |
| தாள் தடிமன் | 0.6-1.5 மிமீ | 0.8-1.2 மிமீ மிகவும் பொதுவானது |
| விலா உயரம் | 20-130 மிமீ | சுயவிவர வகையைப் பொறுத்தது |
| பயனுள்ள அகலம் | 404-1025 மிமீ | சுயவிவர வகையைப் பொறுத்தது |
| துத்தநாக பூச்சு | 60-275 g/m² (இரட்டை பக்க) | ≥120 g/m² தரநிலை; கடலோர சூழலுக்கு அதிகம் |
| பொருந்தக்கூடிய தரநிலை | ஜிபி/டி 12755-2008 | கட்டிடத்திற்கான சுயவிவர எஃகு தாள்கள் |
வகை அடிப்படையில் பொதுவான மாதிரிகள்:
திறந்த வகை:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
மூடிய வகை:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
ரீபார் டிரஸ் வகை:TD1-70 முதல் TD5-150 வரை, டிரஸ் உயரம் 70-150 மிமீ
தரை தளத்தின் வகையின் தேர்வு பல திட்ட-குறிப்பிட்ட காரணிகளைப் பொறுத்தது:
இடைவெளி மற்றும் ஏற்றுதல்:லைட்-லோட், ஷார்ட்-ஸ்பான் திட்டங்கள் திறந்த தளத்தைப் பயன்படுத்தலாம். பெரிய இடைவெளிகள் மற்றும் அதிக சுமைகள் மூடிய டெக் அல்லது ரீபார் டிரஸ் டெக்கிலிருந்து பயனடைகின்றன. மூடிய தளம் 3.0-4.5 மீ வரையிலான அன்ஷோர்ட் ஸ்பான்களைக் கையாளுகிறது, அதே சமயம் ரீபார் டிரஸ் டெக் வரையறுக்கப்பட்ட நிலைமைகளின் கீழ் 5 மீ வரை நீட்டிக்கப்படுகிறது.
தீ தேவைகள்:மூடிய டெக் மற்றும் ரீபார் டிரஸ் டெக் திறந்த தளத்தை விட சிறந்த தீ செயல்திறனை வழங்குகிறது. சில மூடிய டெக் உள்ளமைவுகள் தீ தடுப்பு சோதனையில் தேர்ச்சி பெற்றுள்ளன மற்றும் கலப்பு ஸ்லாப் வடிவமைப்பு பொருந்தக்கூடிய குறியீட்டை சந்திக்கும் போது தெளிக்கப்பட்ட தீ தடுப்பு இல்லாமல் பயன்படுத்தப்படலாம். தீ மதிப்பீடு ஸ்லாப் தடிமன் மற்றும் கான்கிரீட் கவர் ஆகியவற்றைப் பொறுத்தது, டெக்கில் மட்டும் அல்ல.
கட்டுமான வரிசை:ஓப்பன் டெக் இலகுரக மற்றும் நிறுவுவதற்கு வேகமாக உள்ளது, இது பெரிய தரை பகுதிகளுக்கு ஏற்றது. ரீபார் ட்ரஸ் டெக் ஆன்-சைட் வலுவூட்டல் வேலைகளை குறைக்கிறது, ஆனால் தொழிற்சாலை முன் தயாரிப்பு முன்னணி நேரம் தேவைப்படுகிறது.
அரிப்பு சூழல்:உட்புற பயன்பாடுகள் பொதுவாக குறைந்தபட்சம் 120 g/m² துத்தநாக பூச்சுகளைப் பயன்படுத்துகின்றன. கடலோர அல்லது இரசாயன ஆக்கிரமிப்பு சூழல்களுக்கு அதிக துத்தநாக எடைகள் அல்லது மாற்று பாதுகாப்பு தேவைப்படலாம். கட்டுமானத்தின் போது துத்தநாக அடுக்கு முதன்மையாக எஃகு பாதுகாக்கிறது; கான்கிரீட் இடப்பட்ட பிறகு, கான்கிரீட் கவர் நீண்ட கால அரிப்பு பாதுகாப்பை வழங்குகிறது.
குழு ஆய்வு:நிறுவும் முன், பேனல் பிளாட்னெஸ் விலகல் 3 மிமீக்கும் குறைவாக உள்ளதா என்பதையும், குறிப்பிடத்தக்க சிதைவு அல்லது பூச்சு சேதம் எதுவும் இல்லை என்பதையும் சரிபார்க்கவும். துத்தநாக பூச்சு தடிமன் மற்றும் வெல்ட் தரம் உள்வரும் பொருட்களில் சரிபார்க்கப்பட வேண்டும்.
தளவமைப்பு மற்றும் சரிசெய்தல்:பேனல்களை இடுவதற்கு முன் எஃகு கற்றைகளில் மையக் கோடுகளைக் குறிக்கவும், விலகல் 3 மிமீக்குள் கட்டுப்படுத்தப்படுகிறது. அருகிலுள்ள தாள்களுக்கு இடையில் நீளமான ஒன்றுடன் ஒன்று குறைந்தபட்சம் 50 மிமீ இருக்க வேண்டும், இது டேக் வெல்டிங் மூலம் பாதுகாக்கப்படுகிறது. ட்ரூ-டெக் ஸ்டட் வெல்டிங் இடைவெளி பொதுவாக 300 மிமீக்கு மேல் இருக்காது, வடிவமைப்பு தேவைகளுக்கு ஏற்ப வெல்ட் ஊடுருவல் சரிபார்க்கப்படுகிறது.
கான்கிரீட் ஊற்றுதல்:120±20 மிமீ சரிவை பராமரிக்கவும். பூச்சு சேதம் மற்றும் பேனல் சிதைவைத் தடுக்க அதிர்வு மற்றும் டெக் மேற்பரப்புக்கு இடையே நேரடி தொடர்பைத் தவிர்க்கவும். தாற்காலிக ஆதரவுகள் ஊற்றுவதற்கு முன் சரியாக நிலைநிறுத்தப்பட்டுள்ளதா என்பதைச் சரிபார்க்கவும், குறிப்பாக ஸ்பான் மற்றும் தாள் தடிமன் வடிவமைப்போடு பொருந்த வேண்டும்.
தளவமைப்பு வரைபடங்கள்:நிறுவலுக்கு முன் விரிவான தளவமைப்பு வரைபடங்களைத் தயாரிக்கவும், பேனல் திசை, ஒன்றுடன் ஒன்று இடங்கள், திறப்புகள் மற்றும் ஸ்டட் நிலைகளைக் காட்டும். ஒழுங்கற்ற பகுதிகள் கட்டமைப்பு செயல்திறனை பாதிக்கக்கூடிய கட்டுப்பாடற்ற வெட்டுகளைத் தவிர்க்க முன்கூட்டியே திட்டமிடப்பட வேண்டும்.
1.மூடிய டெக் மற்றும் ரீபார் டிரஸ் டெக் பொதுவாக குறிப்பிடப்படும் உயரமான மற்றும் மிக உயர்ந்த எஃகு கட்டமைப்புகளுக்கான மாடி அமைப்புகள்.
2.தொழில்துறை ஆலைகள் மற்றும் தளவாடக் கிடங்குகள், அங்கு திறந்த தளம் ஒளி-சுமை மெஸ்ஸானைன்கள் மற்றும் இயங்குதளங்களுக்கு செலவு குறைந்த தீர்வை வழங்குகிறது.
3.விமான நிலைய முனையங்கள், அரங்கங்கள் மற்றும் கண்காட்சி மையங்கள் போன்ற பொதுக் கட்டிடங்கள் நீண்ட காலத் தளத் தேவைகளைக் கொண்டவை.
4.மேம்படுத்தப்பட்ட தீ எதிர்ப்பு மற்றும் சுமை திறன் தேவைப்படும் ஆற்றல் வசதிகள் மற்றும் ஆற்றல் திட்டங்கள்.
சில எஃகு கட்டமைக்கப்பட்ட கட்டிட உறைகளில், தரை தள அமைப்புகள் ஒருங்கிணைக்கப்படுகின்றனராக் கம்பளி சாண்ட்விச் பேனல்கள்சுவர் மற்றும் கூரை காப்புக்காக, ஒரு ஒருங்கிணைந்த கட்டமைப்பு மற்றும் வெப்ப உறையை உருவாக்குகிறது. இந்த தயாரிப்புகளுக்கு இடையே உள்ள இடைமுக விவரங்களுக்கு எங்கள் பொறியியல் குழு உதவ முடியும்.
திறந்த தளம் முக்கியமாக நிரந்தர ஃபார்ம்வொர்க்காக செயல்படுகிறது மற்றும் கூட்டு நடவடிக்கைக்கு குறிப்பிடத்தக்க பங்களிப்பை அளிக்காது. மூடிய தளம் கான்கிரீட் உடன் பிணைக்க வெட்டு விலா எலும்புகளைப் பயன்படுத்துகிறது, எஃகு மற்றும் கான்கிரீட் சுமைகளின் கீழ் ஒன்றாக வேலை செய்ய அனுமதிக்கிறது. ரீபார் டிரஸ் டெக் ஒரு வெல்டட் ஸ்டீல் டிரஸைப் பயன்படுத்துகிறது, இது வழக்கமான ஸ்லாப் வலுவூட்டலைப் போலவே செயல்படுகிறது, அடிப்படைத் தாள் ஃபார்ம்வொர்க்காக மட்டுமே செயல்படுகிறது.
அன்ஷோர்ட் ஸ்பான் டெக் சுயவிவரம், தாள் தடிமன், கான்கிரீட் ஸ்லாப் தடிமன் மற்றும் கட்டுமான சுமை ஆகியவற்றைப் பொறுத்தது. மூடிய தளம் பொதுவாக 3.0-4.5 மீ வரை தற்காலிக ஷோரரிங் இல்லாமல் ஆதரிக்கிறது, மேலும் ரீபார் டிரஸ் டெக் 5 மீட்டரை எட்டும். உற்பத்தியாளரின் இடைவெளி அட்டவணைகள் திட்ட-குறிப்பிட்ட விலகல் சோதனைகளுடன் ஒன்றாகப் பயன்படுத்தப்பட வேண்டும்.
நிலையான உட்புற பயன்பாடுகளுக்கு, குறைந்தபட்சம் 120 g/m² இரட்டை பக்க துத்தநாக பூச்சு பொதுவானது. கரையோர அல்லது அரிக்கும் சூழல்களுக்கு அதிக பூச்சு எடைகள் தேவைப்படலாம். துத்தநாக பூச்சு கட்டுமான கட்டத்தில் எஃகு பாதுகாக்கிறது; நீண்ட கால அரிப்பு பாதுகாப்பு இடப்பட்ட பிறகு கான்கிரீட் கவர் மூலம் வழங்கப்படுகிறது.
எப்போதும் இல்லை. ஸ்பான் மற்றும் தாள் தடிமன் உற்பத்தியாளரின் வரம்புகளுக்குள் இருக்கும் போது மூடிய தளம் மற்றும் ரீபார் டிரஸ் டெக் ஆகியவற்றை ஷோரரிங் இல்லாமல் நிறுவ முடியும். திறந்த தளத்திற்கு பெரும்பாலும் ஷோரிங் அல்லது குறைக்கப்பட்ட இடைவெளி தேவைப்படுகிறது. ஷோரிங் இல்லாத விருப்பத்தைத் தேர்ந்தெடுப்பதற்கு முன் விலகல் கணக்கீடுகள் மற்றும் கட்டுமான சுமை சரிபார்ப்பு செய்யப்பட வேண்டும்.
ஆம். தாள் தடிமன், பயனுள்ள அகலம் மற்றும் நீளம் ஆகியவை திட்டத் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படலாம். தளவமைப்பு வரைதல் கட்டத்தில், தளவமைப்புச் செயல்திறனில் சமரசம் செய்யக்கூடிய இரண்டாம் நிலை வெட்டுதலைத் தவிர்க்க தனிப்பயன் சுயவிவரங்கள் மற்றும் திறப்புகள் உறுதிப்படுத்தப்பட வேண்டும்.
