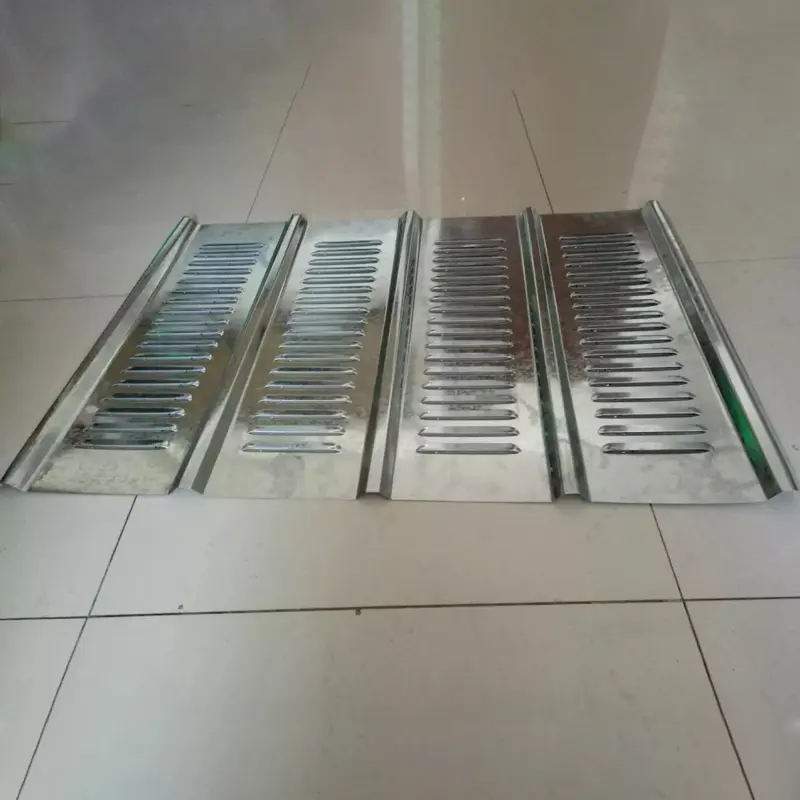

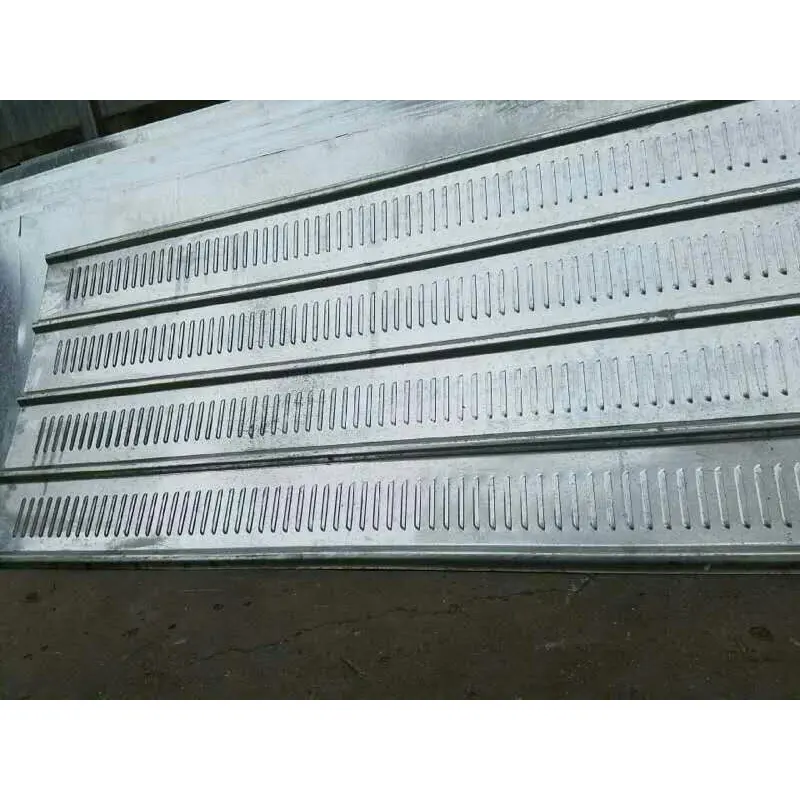

Louvered துளையிடப்பட்ட தாள்

Louvered Perforated Sheet என்பது, அதிவேக துல்லியமான ஸ்டாம்பிங் உபகரணங்களைப் பயன்படுத்தி உலோகத் தாள்களைச் செயலாக்குவதன் மூலம் கோண, லூவர் போன்ற திறப்புகளின் கட்டமைப்பை உருவாக்குவதன் மூலம் உருவாக்கப்பட்ட செயல்பாட்டு கட்டடக்கலை பேனல்கள் ஆகும். நிலையான துளையிடப்பட்ட பேனல்களைப் போலல்லாமல் (வட்டங்கள் அல்லது சதுரங்கள் போன்ற நேராக துளைகளைக் கொண்டிருக்கும்), லூவர்டு துளையிடப்பட்ட பேனல்கள் கோண லூவர்களைக் கொண்டுள்ளன. இந்த வடிவமைப்பு, கிடைமட்டப் பார்வையைத் தடுக்கும் போது, ​​மூலைவிட்ட சேனல்கள் வழியாக காற்றைப் பாய்ச்ச அனுமதிக்கிறது, இதன் மூலம் "காற்றோட்டமான மற்றும் ஒளிபுகா" விளைவை அடைகிறது.

அடிப்படை பொருள் தேர்வு

இயக்க சூழல் மற்றும் செயல்திறன் தேவைகளைப் பொறுத்து, பின்வரும் பொருட்கள் தேர்ந்தெடுக்கப்படலாம்:

Q235 கால்வனேற்றப்பட்ட எஃகு:கட்டுமானத்தில் மிகவும் பொதுவான பொருள். மேற்பரப்புகள் ஹாட்-டிப் கால்வனைசிங் மற்றும் எலக்ட்ரோஸ்டேடிக் பவுடர் பூச்சு (பூச்சு தடிமன் ≥60μm) மூலம் சிகிச்சையளிக்கப்படுகின்றன, இது 500 மணிநேர உப்பு தெளிப்பு சோதனையை உரிக்காமல் அல்லது துருப்பிடிக்காமல் தாங்கும். சோதனை தரநிலை: ASTM B117 / ISO 9227. கோரிக்கையின் பேரில் ஆய்வக அறிக்கைகள் கிடைக்கும்.

304 துருப்பிடிக்காத எஃகு:அதிக அரிப்பு எதிர்ப்பு தேவைப்படும் வெளிப்புற சூழல்களுக்கு அல்லது அலங்கார திட்டங்களுக்கு பயன்படுத்தப்படுகிறது.

அலுமினியம் அலாய்:எடை வரம்புகள் அல்லது அலுமினியம்-மெக்னீசியம்-மாங்கனீசு கூரை பேனல்களுடன் இணக்கத்தன்மை தேவைப்படும் திட்டங்களுக்குப் பயன்படுத்தப்படுகிறது.

உற்பத்தி செயல்முறை மற்றும் விவரக்குறிப்புகள்:அதிவேக, துல்லியமான, முழு தானியங்கு குத்துதல் வரிகளைப் பயன்படுத்தி உற்பத்தி செய்யப்படுகிறது, இந்த அமைப்பு துளையிடப்பட்ட வண்ண-பூசிய எஃகு சுருள்கள், அலுமினிய சுருள்கள் மற்றும் துருப்பிடிக்காத எஃகு தாள்கள் உட்பட பல்வேறு பொருட்களை ஆதரிக்கிறது. நிலையான தடிமன் 0.5 மிமீ முதல் 2.0 மிமீ வரை இருக்கும் (மெல்லிய தாள்கள்: 0.5-1.0 மிமீ; தடிமனான தாள்கள்: 1.0-2.0 மிமீ). வழக்கமான லூவர் கோணங்கள் 45°–60°, திறந்த பகுதி விகிதம் 40%–60%. நிலையான தாள் அளவுகள் 1000×2000mm மற்றும் 1250×2500mm; விருப்ப அளவுகள் கோரிக்கையின் பேரில் கிடைக்கும்.

மேற்பரப்பு சிகிச்சை:கால்வனேற்றப்பட்ட எஃகு தாள்களை மின்னியல் தூள் பூச்சுடன் முடிக்கலாம். RAL தரநிலைகளின்படி நிறங்கள் தனிப்பயனாக்கப்படுகின்றன (பொதுவான நிறங்களில் அடர் சாம்பல், வெளிர் சாம்பல், அரச நீலம் மற்றும் அடர் பச்சை ஆகியவை அடங்கும்).

செயல்திறன் சரிபார்ப்பு

1. ஒலி செயல்திறன் - ஆய்வகம் அளவிடப்பட்ட சத்தம் குறைப்பு

துளையிடப்பட்ட லூவர் பேனல்களின் ஒலி செயல்திறன் உறுதியான சோதனை தரவுகளால் ஆதரிக்கப்படுகிறது. நேஷனல் செங் குங் பல்கலைக்கழகத்தில் (தைவான்) உள்ள கட்டிடக்கலை ஒலியியல் ஆய்வகத்தால் மைக்ரோ-துளையிடப்பட்ட கிடைமட்ட லூவர் பேனல்களில் நடத்தப்பட்ட முறையான ஆராய்ச்சி, சராசரி இரைச்சல் குறைப்பு குறைந்தபட்சம் 4dB முதல் அதிகபட்சம் 15dB வரை இருக்கும் என்பதை நிரூபித்தது. ஒலி செயல்திறனை பாதிக்கும் முக்கிய மாறிகள் லூவர் நீளம், லூவர் தடிமன், கட்டமைப்பு உள்ளமைவு (ஒற்றை-பக்க மற்றும் இரட்டை-பக்க துளை), லூவர் கோணம் மற்றும் லூவர் இடைவெளி ஆகியவை அடங்கும்.

2. காற்றோட்டம் மற்றும் காற்று எதிர்ப்பு - காற்றின் எதிர்ப்பு 30%க்கு மேல் குறைக்கப்பட்டது

துளையிடப்பட்ட லூவர் பேனல்கள் இயற்கையான காற்றோட்டம் மற்றும் அழுத்தத்தை குறைக்க உதவுகின்றன. கட்டுமானப் பதுக்கல்களில் பயன்படுத்தப்படும் போது, ​​ஒப்பீட்டு காற்று சுமை கணக்கீடுகளின் அடிப்படையில், பாரம்பரிய திடமான தடைகளுடன் ஒப்பிடும்போது, ​​லூவர்டு காற்றோட்ட வடிவமைப்பு காற்றின் எதிர்ப்பை 30% குறைக்கிறது. கட்டமைப்புக் கணக்கீடுகள் மற்றும் திட்ட-குறிப்பிட்ட காற்றாலை சுமை மதிப்பீடுகள் மூலம் உண்மையான செயல்திறன் சரிபார்க்கப்பட்டு, பொருந்தக்கூடிய கட்டிடக் குறியீடுகளுக்கு (எ.கா., GB 50009 / EN 1991) ஏற்ப உள்ளூர் காற்று சுமை தேவைகளைப் பூர்த்தி செய்யும் வகையில் பேனல்கள் வடிவமைக்கப்பட்டுள்ளன. இது புயல் பாதிப்பு மற்றும் காற்று வீசும் கடலோரப் பகுதிகளுக்கு ஏற்றதாக அமைகிறது.

3. அரிப்பு மற்றும் வானிலை எதிர்ப்பு - 500 மணிநேர உப்பு தெளிப்பு சோதனை

துளையிடப்பட்ட லூவர் பேனல்களின் அரிப்பு எதிர்ப்பு இரட்டை-செயல்முறை அமைப்பு மூலம் உறுதி செய்யப்படுகிறது: சூடான-டிப் கால்வனைசிங் தொடர்ந்து மின்னியல் தூள் பூச்சு. ஒரு கால்வனேற்றப்பட்ட அடிப்படை அடுக்கு உயர்-வெப்பநிலை குணப்படுத்தப்பட்ட வெளிப்புற-தர பாலியஸ்டர் தூள் பூச்சுடன் (≥60μm தடிமன்) இணைக்கப்பட்டுள்ளது. பேனல்கள் ASTM B117 / ISO 9227 இன் படி, உரிக்கப்படாமல் அல்லது துருப்பிடிக்காமல் 500 மணிநேர உப்பு தெளிப்பு சோதனையைத் தாங்கும். மூன்றாம் தரப்பு சோதனை அறிக்கைகள் கோரிக்கையின் பேரில் கிடைக்கும், மேலும் வெளிப்புற சேவை வாழ்க்கை சாதாரண சுற்றுச்சூழல் நிலைமைகளின் கீழ் 5-10 ஆண்டுகள் என மதிப்பிடப்படுகிறது.

4. மெக்கானிக்கல் மற்றும் ஃபேப்ரிகேஷன் பண்புகள்

Q235 கால்வனேற்றப்பட்ட எஃகு மூலம் தயாரிக்கப்பட்டது, பொருள் சிறந்த சுருக்க வலிமையை வழங்குகிறது, அதே நேரத்தில் லூவர் ஸ்டாம்பிங் செயல்முறை உயர் பரிமாண துல்லியத்தை உறுதி செய்கிறது. ரயில் போக்குவரத்து பயன்பாடுகளில் (காற்றோட்டம் மற்றும் மழை-தடுப்பு ஷட்டர்கள்), காற்றோட்டம் மற்றும் வானிலை பாதுகாப்பை சமன் செய்ய, பின்புற மழை தடுப்புகளுடன் முன் எதிர்கொள்ளும் துளையிடப்பட்ட லூவர் பேனல்களை ஒருங்கிணைக்கிறது. மோட்டார் பொருத்தப்பட்ட உபகரணங்களின் சக்தி பெட்டிகளுக்கு, சத்தத்தைக் குறைக்க 5-10 மிமீ ஒலி-உறிஞ்சும் பொருளை லூவர் கட்டமைப்பில் பயன்படுத்தலாம்.

5. நிரூபிக்கப்பட்ட பயன்பாட்டு காட்சிகள்

பெரிய அளவிலான பொது கட்டிட அலங்காரம் & ஒலி உறிஞ்சுதல்:இந்த Louvered perforated Sheet விமான நிலையங்கள், ரயில் நிலையங்கள், அரங்கங்கள், கண்காட்சி மையங்கள் மற்றும் மெட்ரோ நிலையங்கள் போன்ற முக்கிய திட்டங்களில் அலங்காரம் மற்றும் ஒலி சிகிச்சைக்காக பயன்படுத்தப்படுகிறது.

கட்டுமான பதுக்கல்:ஆன்-சைட் வெல்டிங்கின் தேவையை நீக்கி, போல்ட் அசெம்பிளியுடன் கூடிய மட்டு வடிவமைப்பைக் கொண்டுள்ளது. இது 5 முறைக்கு மேல் மறுபயன்பாட்டை ஆதரிக்கிறது மற்றும் எஃகு மறுசுழற்சி விகிதத்தை 95% கொண்டுள்ளது.

உபகரணங்கள் காற்றோட்டம் மற்றும் வெப்பச் சிதறல்:உபகரண உறைகளுக்கு வெப்பச் சிதறல் பேனல்களாகப் பயன்படுத்தப்படுகின்றன, இந்த லூவர்கள் பொதுவாக துருப்பிடிக்காத எஃகு, கால்வனேற்றப்பட்ட எஃகு அல்லது அலுமினியம் (தடிமன்: 0.8-2 மிமீ) ஆகியவற்றிலிருந்து தயாரிக்கப்படுகின்றன, இது தூசி மற்றும் ஸ்பிளாஸ் பாதுகாப்பை வழங்கும் போது பயனுள்ள காற்றோட்டம் மற்றும் வெப்பச் சிதறலை வழங்குகிறது.

முக்கிய விவரக்குறிப்புகள் மேலோட்டம்

கீழே பட்டியலிடப்பட்டுள்ள அனைத்து அளவுருக்களும் தொழிற்சாலை நிலையான உற்பத்தி அல்லது குறிப்பிடப்பட்ட சோதனையை அடிப்படையாகக் கொண்டவை. குறிப்பிட்ட திட்டத் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கம் கிடைக்கிறது.

முக்கிய நன்மைகள்

1. பார்வை இல்லாமல் காற்றோட்டம் (தனித்துவமான செயல்பாடு).கோணலான லூவர் வடிவமைப்பு, முன்பக்கத்தில் இருந்து பார்க்கும் போது ஒரு மேலோட்டத்தை உருவாக்குகிறது, இயற்கையான காற்றோட்டத்தை அனுமதிக்கும் போது வெளியில் இருந்து 90% க்கும் அதிகமான பார்வையை தடுக்கிறது-காற்றோட்டம் மற்றும் வெப்பச் சிதறலுடன் தனியுரிமை பாதுகாப்பை சமநிலைப்படுத்துகிறது. பேனல் மேற்பரப்பில் செங்குத்தாக 1 மீட்டர் தொலைவில் காட்சி திரையிடல் அளவிடப்படுகிறது.

2. சரிபார்க்கப்பட்ட ஒலி செயல்திறன் (4–15 dB குறைப்பு).ஆய்வக சோதனை சராசரியாக 4-15 dB இரைச்சல் குறைப்பை உறுதிப்படுத்துகிறது; ஒலியை உறிஞ்சும் பருத்தி அல்லது நுண் துளையிடப்பட்ட பேனல்களைச் சேர்ப்பதன் மூலம் செயல்திறனை மேலும் மேம்படுத்தலாம்.

3. அரிப்பு எதிர்ப்பு மற்றும் நீடித்து நிலைப்பு (500-மணிநேர உப்பு தெளிப்பு சரிபார்ப்பு).ASTM B117 / ISO 9227 க்கு 500 மணிநேர உப்பு தெளிப்பு சோதனைக்குப் பிறகு இரட்டை அரிப்பு எதிர்ப்பு பாதுகாப்பு (ஹாட்-டிப் கால்வனைசிங் மற்றும் எலக்ட்ரோஸ்டேடிக் பவுடர் கோட்டிங்) உரிக்கப்படுவதையோ அல்லது துருப்பிடிப்பதையோ உறுதி செய்கிறது; வெளிப்புற சேவை வாழ்க்கை 5-10 ஆண்டுகள்.

4. மாடுலர் அசெம்பிளி & மறுபயன்பாடு.போல்ட் இணைப்புகளுடன் கூடிய மாடுலர் வடிவமைப்பு ஆன்-சைட் வெல்டிங்கின் தேவையை நீக்குகிறது; 95% எஃகு மறுசுழற்சி விகிதத்துடன் பேனல்களை குறைந்தது ஐந்து முறையாவது மீண்டும் பயன்படுத்தலாம்.

5. நெகிழ்வான பொருள் மற்றும் விவரக்குறிப்பு தனிப்பயனாக்கம்.Q235 கால்வனேற்றப்பட்ட எஃகு, துருப்பிடிக்காத எஃகு மற்றும் அலுமினியம் போன்ற பல்வேறு பொருட்களில் கிடைக்கிறது; தட்டு தடிமன், பரிமாணங்கள் மற்றும் வண்ணங்கள் குறிப்பிட்ட திட்டத் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கலாம்.

விண்ணப்ப காட்சிகள்

1.விமான நிலையங்கள், ரயில் நிலையங்கள், அரங்கங்கள், கண்காட்சி மையங்கள் மற்றும் மெட்ரோ நிலையங்கள் போன்ற பெரிய பொது கட்டிடங்களுக்கான அலங்கார மற்றும் ஒலி-உறிஞ்சும் அமைப்புகள்.

2.சாலைப்பணிகள், சுரங்கப்பாதை அகழ்வாராய்ச்சி மற்றும் குடியிருப்பு சீரமைப்பு (காற்று எதிர்ப்பு மற்றும் அழுத்த நிவாரணம் தேவை) கட்டுமான தள பதுக்கல்.

3.தொழில்துறை ஆலைகள் மற்றும் உபகரணங்கள் அறைகளுக்கு காற்றோட்டம், வெப்பச் சிதறல் மற்றும் தூசி பாதுகாப்பு.

4.நகராட்சி சாலைகள் மற்றும் தொழில்துறை மண்டலங்களுக்கான இரைச்சல் தடைகள் (ஒலி-உறிஞ்சும் பொருட்களுடன் இணைந்தால்).

5.ஒருங்கிணைந்த கட்டடக்கலை நிழல் மற்றும் காற்றோட்டம் லூவர் அமைப்புகள்.

துளையிடப்பட்ட லூவர் பேனல்களை ஏன் தேர்வு செய்ய வேண்டும்?

கட்டிடக்கலை அலங்காரம், கட்டுமான பதுக்கல் அல்லது சத்தம் குறைப்பு திட்டங்களுக்கு காற்றோட்டம் மற்றும் திரையிடலை சமநிலைப்படுத்தும் செயல்பாட்டு பேனலைத் தேடுகிறீர்களா? Q235 கால்வனேற்றப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்பட்டது, இந்த பேனல்கள் துல்லியமான முத்திரையிடப்பட்ட, 45°–60° கோண லூவர்களைக் கொண்டுள்ளன. அவை 90% காட்சி திரையிடலை வழங்குகின்றன (1m செங்குத்தாக அளவிடப்படுகிறது) அதே நேரத்தில் இயற்கையான காற்றோட்டம் மற்றும் அழுத்தம் நிவாரணத்தை செயல்படுத்துகிறது, திடமான பேனல்களுடன் ஒப்பிடும்போது 30% குறைவான காற்றின் எதிர்ப்பை வழங்குகிறது. ஒலியியல் ஆய்வக சோதனையானது 4-15 dB இரைச்சல் குறைப்பை உறுதிப்படுத்துகிறது, அதே நேரத்தில் 500-மணிநேர உப்பு தெளிப்பு சோதனைகள் (ASTM B117 / ISO 9227) அவற்றின் அரிப்பு எதிர்ப்பை சரிபார்க்கின்றன; மட்டு வடிவமைப்பு மீண்டும் மீண்டும் பயன்படுத்த அனுமதிக்கிறது. பெரிய பொது கட்டிடங்களில் அலங்கார ஒலி உறிஞ்சுதல் முதல் நகர்ப்புற சாலைப்பணிகளுக்கான காற்றை எதிர்க்கும் பதுக்கல் வரை, துளையிடப்பட்ட லூவர் பேனல்கள் - நிரூபிக்கப்பட்ட செயல்திறன் தரவுகளின் ஆதரவுடன் - சத்தம் குறைப்பு மற்றும் காற்றின் எதிர்ப்போடு "தெரிவு இல்லாமல் காற்றோட்டத்தை" உறுதி செய்யும் நம்பகமான தீர்வை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. உப்பு தெளிப்பு சோதனைக்கு என்ன தரநிலைகள் பயன்படுத்தப்படுகின்றன?

ASTM B117 அல்லது ISO 9227க்கு இணங்க 500 மணிநேரத்திற்கு எங்கள் தூள்-பூசிய பேனல்களை நாங்கள் சோதிப்போம். முடிவுகளைச் சரிபார்க்க கோரிக்கையின் பேரில் மூன்றாம் தரப்பு சோதனை அறிக்கைகள் கிடைக்கும்.

2. 90% காட்சித் திரையிடல் எவ்வாறு அளவிடப்படுகிறது?

காட்சித் திரையிடல் வீதம் பேனல் மேற்பரப்பிற்கு செங்குத்தாக 1 மீட்டர் தொலைவில் அளவிடப்படுகிறது. சாதாரண கோணங்களின் கீழ், காற்றோட்டத்தை அனுமதிக்கும் அதே வேளையில், கிடைமட்டக் கோட்டின் 90% க்கும் அதிகமானவற்றைத் தடுக்க, கோண லூவர்கள் ஒன்றுடன் ஒன்று இணைக்கப்படுகின்றன.

3. அதிக காற்று வீசும் பகுதிகளில் பேனல்களைப் பயன்படுத்தலாமா?

ஆம். திடமான பேனல்களுடன் ஒப்பிடும்போது லூவர்ட் வடிவமைப்பு காற்றின் சுமையை 30%க்கும் மேல் குறைக்கிறது. பேனல்கள் மற்றும் ஆதரவு அமைப்பு போதுமான அளவில் வடிவமைக்கப்பட்டுள்ளதை உறுதிசெய்ய, பொருந்தக்கூடிய குறியீடுகளின்படி (எ.கா., GB 50009 அல்லது EN 1991) திட்ட-குறிப்பிட்ட காற்று சுமை கணக்கீடுகளைச் செய்கிறோம்.

4. துளையிடப்பட்ட பேனல்களுக்கு என்ன பொருட்கள் உள்ளன?

நாங்கள் Q235 கால்வனேற்றப்பட்ட எஃகு, 304 துருப்பிடிக்காத எஃகு மற்றும் அலுமினிய கலவையை வழங்குகிறோம். தேர்வு அரிப்பு தேவைகள், எடை வரம்புகள் மற்றும் அழகியல் விருப்பங்களைப் பொறுத்தது. அனைத்து பொருட்களும் பல்வேறு RAL நிறங்களில் தூள் பூசப்பட்டிருக்கும்.

5. ஆர்டர் செய்வதற்கு முன் மாதிரிகள் அல்லது சோதனை அறிக்கைகளை வழங்குகிறீர்களா?

ஆம், மதிப்பீட்டிற்கான மாதிரி பேனல்களை நாங்கள் வழங்கலாம் மற்றும் கோரிக்கையின் பேரில் தொடர்புடைய சோதனை அறிக்கைகளை (உப்பு தெளிப்பு, ஒலி, இயந்திரம்) பகிர்ந்து கொள்ளலாம். எங்கள் பொறியியல் குழு உங்கள் குறிப்பிட்ட திட்டத்திற்கான தொழில்நுட்ப ஆலோசனையையும் வழங்குகிறது.

6. பேனல்கள் எவ்வாறு நிறுவப்பட்டுள்ளன?

பேனல்கள் மாடுலர் போல்ட் அசெம்பிளிக்காக வடிவமைக்கப்பட்டுள்ளன, ஆன்-சைட் வெல்டிங்கின் தேவையை நீக்குகிறது. இது விரைவான நிறுவல் மற்றும் எளிதில் பிரித்தெடுக்க அனுமதிக்கிறது, மேலும் பேனல்களை பல முறை மீண்டும் பயன்படுத்தலாம்.
