எஃகு துண்டுகளால் செய்யப்பட்ட அழுத்தம் சிகிச்சை செய்யப்பட்ட கூரை பேட்டன்கள் சாய்வான கூரைகளில் ஓடுகளுக்கான துணை கட்டமைப்பாக செயல்படுகின்றன. அவை குளிர்ந்த உருளை உருவாவதன் மூலம் வடிவமைக்கப்பட்டுள்ளன, மேலும் அவை மரக்கட்டைகளை மாற்றும் நோக்கம் கொண்டவை, அவை அழுகலாம், பூச்சிகளை ஈர்க்கலாம் அல்லது காலப்போக்கில் வலிமையை இழக்கலாம். ஸ்ட்ரிப் தடிமன் மற்றும் பூச்சு நிறைக்கான உள்வரும் ஆய்வுப் பதிவுகளை SENBO வைத்திருக்கிறது, மேலும் சுயவிவரத் துல்லியத்திற்காக ரோல் உருவாக்கும் கோடுகள் தொடர்ந்து சரிபார்க்கப்படுகின்றன. பேட்டன்கள் பிரசவத்திற்கு முன் தேவையான நீளத்திற்கு வெட்டப்படுகின்றன.
AZ150 பூச்சுடன் G550 தரத்தில் Al-Zn அலாய் பூசப்பட்ட எஃகு துண்டு முக்கிய மூலப்பொருள் ஆகும். பூச்சு சுமார் 55% அலுமினியம் மற்றும் எடையில் 43.5% துத்தநாகத்தைக் கொண்டுள்ளது, இது சாதாரண கால்வனேற்றப்பட்ட துண்டுகளை விட அரிப்புக்கு எதிராக சிறந்த பாதுகாப்பை வழங்குகிறது. எஃகு குறைந்தபட்சம் 370 MPa இழுவிசை வலிமையையும், குறைந்தது 265 MPa மகசூல் வலிமையையும், குறைந்தது 26% எலும்பு முறிவுக்குப் பிறகு நீளத்தையும் காட்ட வேண்டும். சால்ட் ஸ்ப்ரே சோதனை GB/T 10125-2012 ஐப் பின்பற்றுகிறது, அதே சமயம் இழுவிசை சோதனை GB/T 228.1-2010 ஐப் பின்பற்றுகிறது. 0.8 மிமீ குறைந்தபட்ச பெயரளவு தடிமன் பிட்ச் கூரை வேலைகளில் உலோக ஓடு பாட்டன்களுக்கு பொருந்தும்.
நிலையான துண்டுகள் 3 மீ முதல் 4 மீ வரை நீளமாக இருக்கும், ஆனால் நீண்ட நீளம் கோரிக்கையின் பேரில் வழங்கப்படலாம். பிரஷர் ட்ரீட் செய்யப்பட்ட கூரை பேட்டன் இடைவெளியானது ஓடுகளின் பயனுள்ள உறையைப் பின்பற்றுகிறது மற்றும் பொதுவாக 300 மிமீ முதல் 370 மிமீ வரை விழும். பயன்படுத்தப்பட்ட பூச்சு குறைந்தது 85 μm தடிமன் கொண்டது. வடிவமைப்பிற்கு ஒரு குறிப்பிட்ட தோற்றம் தேவைப்பட்டால் பாலியஸ்டர் அல்லது PVDF இல் வண்ண பூச்சுகள் சேர்க்கப்படலாம்.
| சொத்து | மதிப்பு | அடிப்படை அல்லது கருத்து |
|---|---|---|
| எஃகு தரம் மற்றும் பூச்சு | G550, AZ150 (Al-Zn) | மேலும் கால்வனேற்றப்பட்ட துண்டு கிடைக்கிறது |
| இழுவிசை வலிமை | குறைந்தபட்சம் 370 MPa | பொருள் சான்றிதழிலிருந்து |
| மகசூல் வலிமை | குறைந்தபட்சம் 265 MPa | பொருள் சான்றிதழிலிருந்து |
| எலும்பு முறிவுக்குப் பிறகு நீட்சி | குறைந்தபட்சம் 26% | பொருள் சான்றிதழிலிருந்து |
| பூச்சு தடிமன் | குறைந்தபட்சம் 85 μm | பயன்படுத்தப்பட்ட பூச்சு |
| குறைந்தபட்ச அடிப்படை தடிமன் | 0.8 மி.மீ | பிட்ச் கூரை தேவை |

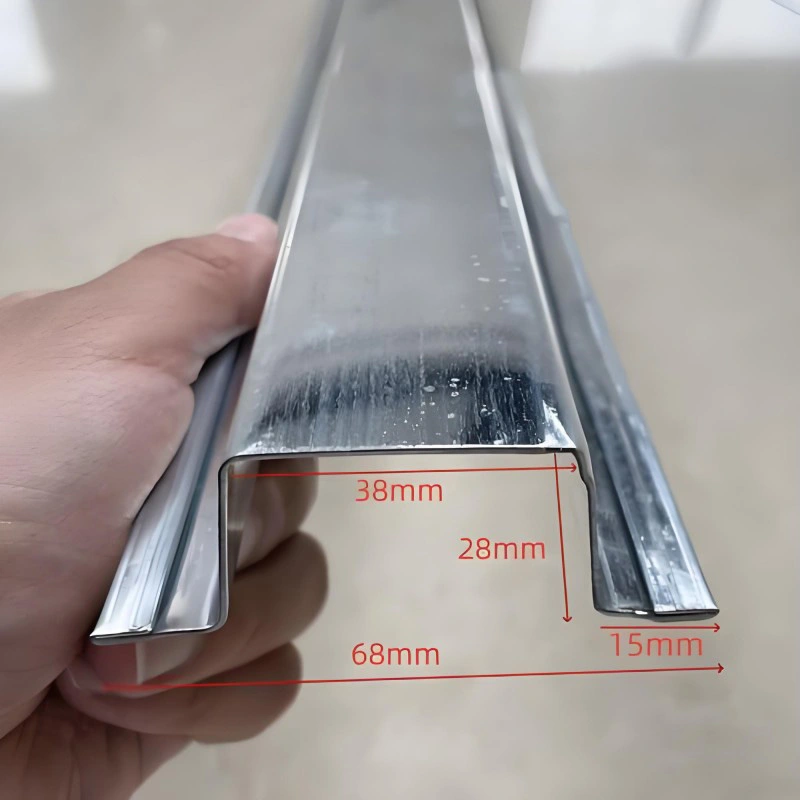

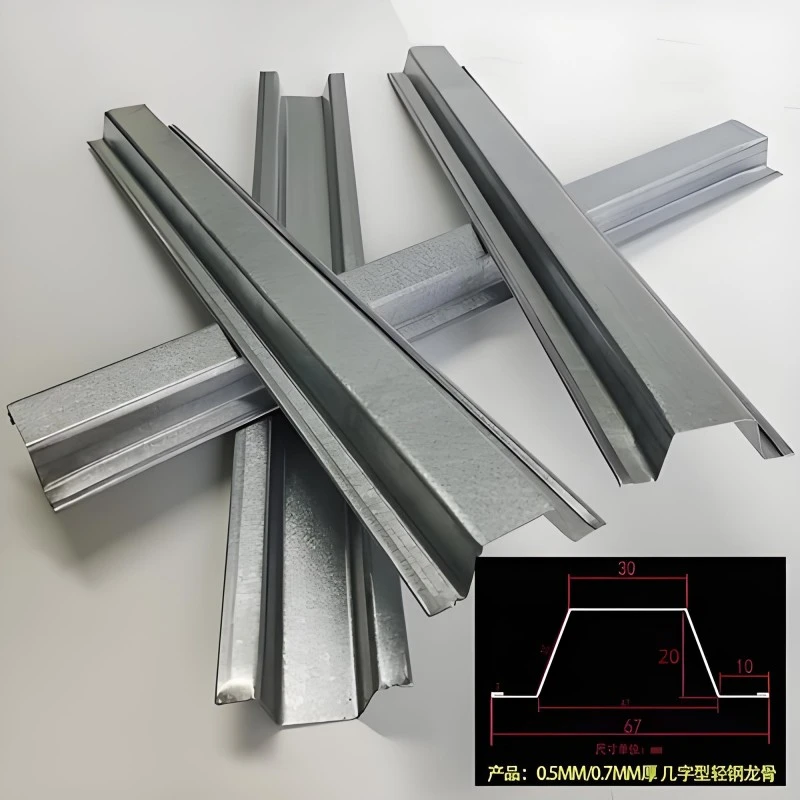

| பொதுவான சுயவிவரங்கள் | ஆங்கிள், பிளாட், ஒமேகா, ஹாட் சேனல் | ஓடு வகை மற்றும் சுமை மூலம் தேர்ந்தெடுக்கப்பட்டது |
| நிலையான நீளம் | 3-4 மீ | நீண்ட நீளம் சாத்தியம் |
| வழக்கமான இடைவெளி | 300-370 மிமீ | ஓடு அட்டையின் அடிப்படையில் |
| சோதனை தரநிலைகள் | ஜிபி/டி 10125-2012, ஜிபி/டி 228.1-2010 | அரிப்பு மற்றும் இழுவிசை சோதனைகள் |

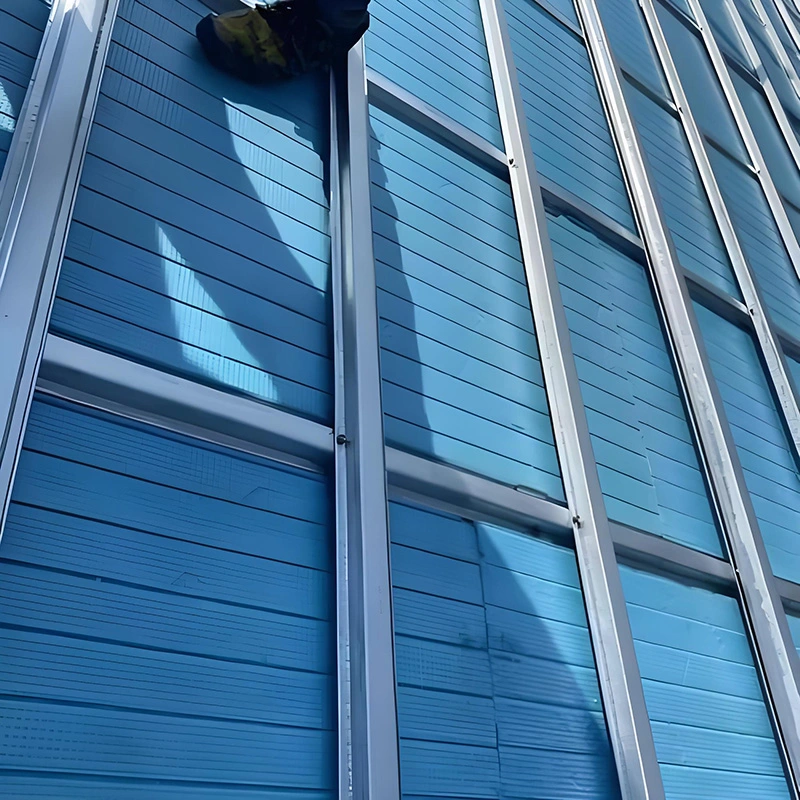

45° முதல் 60° வரை கூரை சுருதிகளைக் கொண்ட திட்டத்தில் பேட்டன் அமைப்பு சுமை சோதனை செய்யப்பட்டது. மின்குவான் கவுண்டி மூத்த உயர்நிலைப் பள்ளியின் புதிய வளாகத்தில், 300×400 மிமீ சின்டர்டு டைல்ஸ்களுக்குக் கீழே 340 மிமீ மையங்களில் L30×4 மிமீ கால்வனேற்றப்பட்ட கோணப் பட்டைகள் அமைக்கப்பட்டன. காற்றாலைகள் ஓடுகள் வழியாக செப்பு கம்பி இணைப்புகள் மற்றும் மோட்டார் மூலம் பேட்டன்களுக்குள் செல்கின்றன, பின்னர் உட்பொதிக்கப்பட்ட தட்டுகளுக்கு பற்றவைக்கப்பட்ட எதிர்-பேட்டன்கள் வழியாக பிரதான சட்டகத்திற்குள் செல்கின்றன. புல்-அவுட் சோதனைகள் அசெம்பிளி வடிவமைப்பு காற்றின் சுமையை சந்தித்ததை உறுதிப்படுத்தியது. G550 Al-Zn பூசப்பட்ட எஃகு மூலம் தயாரிக்கப்பட்ட பட்டன்கள் விமான நிலைய முனையங்கள் மற்றும் அரங்கங்கள் போன்ற பெரிய கூரைகளிலும் பயன்படுத்தப்படுகின்றன, அங்கு நீண்ட கால விறைப்பு மற்றும் பூச்சு நீடித்து நிலைத்தன்மை தேவைப்படுகிறது.
AZ150 பூசப்பட்ட பேட்டன்களில் சால்ட் ஸ்ப்ரே சோதனையானது சாதாரண கால்வனேற்றப்பட்ட பட்டையை விட குறிப்பிடத்தக்க முன்னேற்றத்தைக் காட்டுகிறது. பூச்சுகளில் உள்ள அலுமினியம் மற்றும் துத்தநாகத்தின் கலவையானது தியாகப் பாதுகாப்பை வழங்குகிறது மற்றும் வெட்டு விளிம்புகளில் துருப்பிடிப்பதை மெதுவாக்குகிறது. குறைந்தபட்ச 85 μm ஆர்கானிக் பூச்சு ஈரப்பதமான கூரை இடைவெளிகளில் மேலும் தடையை சேர்க்கிறது.
வெப்பமான, ஈரமான காலநிலையில் உள்ள மரக்கட்டைகள் கரையான்கள் மற்றும் பூஞ்சை சிதைவினால் சேதமடையலாம். எஃகு பேட்டன்கள் பூச்சி செயல்பாட்டை ஆதரிக்காது மற்றும் ஈரப்பதத்தை உறிஞ்சாது. இந்தச் சொத்து தென் கடலோரப் பகுதிகளுக்கும், அதிக கரையான் அழுத்தம் உள்ள பகுதிகளுக்கும் ஏற்றதாக அமைகிறது. பெரிய பொது கட்டிடங்களின் பதிவுகள் Al-Zn எஃகு பட்டைகள் மாற்றப்படாமல் 30 ஆண்டுகளுக்கும் மேலாக சேவையில் இருப்பதைக் காட்டுகின்றன.
மின்குவான் திட்டத்தில், மொத்த தரைப்பகுதி 255,000 m² ஐ எட்டியது மற்றும் கூரை சுருதி 45° முதல் 60° வரை இருந்தது. கட்டுமான வரிசையானது எதிர்-பேட்டன் லெவலிங் மூலம் தொடங்கியது, அதைத் தொடர்ந்து பேட்டன் ஃபிக்சிங், பின்னர் இரட்டை இழை செப்பு கம்பி டைகள் மற்றும் பாலிமர் மோட்டார் பிணைப்புடன் டைல் அமைத்தல். இந்த அணுகுமுறை செங்குத்தான மேற்பரப்பில் ஓடுகள் சறுக்குவதை நிறுத்தியது மற்றும் கூரையை நீர் புகாதவாறு வைத்தது. அதே வரிசையை மற்ற செங்குத்தான சுருதி கட்டிடங்களுக்கும் மாற்றியமைக்கலாம்.
சிகிச்சையளிக்கப்பட்ட மரம் பல ஆண்டுகள் நீடிக்கும், ஆனால் அதன் செயல்திறன் பாதுகாக்கும் வைத்திருத்தல் மற்றும் வெளிப்பாடு ஆகியவற்றைப் பொறுத்தது. AZ150 பூச்சு கொண்ட எஃகு மட்டைகள் அழுகாது அல்லது பிளவுபடாது மற்றும் கரையான்களால் பாதிக்கப்படாது. கடலோர அல்லது அதிக ஈரப்பதம் உள்ள இடங்களில், எஃகு பெரும்பாலும் கணிக்கக்கூடிய தேர்வாகும்.
ஓடு உற்பத்தியாளரின் நிறுவல் வழிகாட்டி பொதுவாக தேவையான பேட்டன் பகுதி மற்றும் இடைவெளியைக் குறிப்பிடுகிறது. கனமான களிமண் அல்லது கான்கிரீட் ஓடுகளின் கீழ் கோணம் மற்றும் தட்டையான பிரிவுகள் பொதுவானவை. ஒமேகா மற்றும் தொப்பி சுயவிவரங்கள் இலகுவானவை மற்றும் பெரும்பாலும் உலோக அல்லது கலப்பு ஓடுகளுடன் பயன்படுத்தப்படுகின்றன. ஆர்டர் செய்வதற்கு முன் இணக்கத்தன்மையை உறுதிப்படுத்தவும்.
PV ஓடுகள் குறிப்பிட்ட மவுண்டிங் மற்றும் லோட் தேவைகளைக் கொண்டுள்ளன. PV ஓடு உற்பத்தியாளரின் அறிவுறுத்தல்களுக்கு எதிராக பேட்டன் சுயவிவரம் மற்றும் இடைவெளி சரிபார்க்கப்பட வேண்டும். கூடுதல் எடை மற்றும் காற்றுச் சுமையைச் சுமக்க கூடுதல் பொருத்துதல்கள் அல்லது வலுவூட்டப்பட்ட பட்டைகள் தேவைப்படலாம்.
AZ150 என்பது பொதுவாக கடல் வெளிப்பாட்டிற்கான குறைந்தபட்ச அளவாகும். மிகவும் தீவிரமான உப்பு நிறைந்த காற்றில், ஒரு கனமான பூச்சு அல்லது துருப்பிடிக்காத எஃகு தேவைப்படலாம். வளிமண்டல அரிப்பு வகை முதலில் தீர்மானிக்கப்பட வேண்டும், பின்னர் கிடைக்கக்கூடிய பூச்சு விருப்பங்களுடன் பொருந்த வேண்டும்.
உற்பத்தி தொடங்கும் முன், எஃகு துண்டு ஆலை சான்றிதழ் தரம், பூச்சு நிறை மற்றும் இயந்திர பண்புகள் மதிப்பாய்வு செய்யப்படுகிறது. கவர் தடிமன், சுயவிவர ஆழம் மற்றும் நேரான தன்மையை உருவாக்கும் போது பரிமாண சோதனைகள். பெரிய ஒப்பந்தங்களுக்கு, மாதிரிகளை சுயாதீன உப்பு தெளிப்பு அல்லது இழுவிசை சோதனைக்கு அனுப்பலாம். டெலிவரி ஆய்வு நீளம், சுயவிவரம் மற்றும் பூச்சு சேதம் இல்லாததை உறுதிப்படுத்த வேண்டும்.
