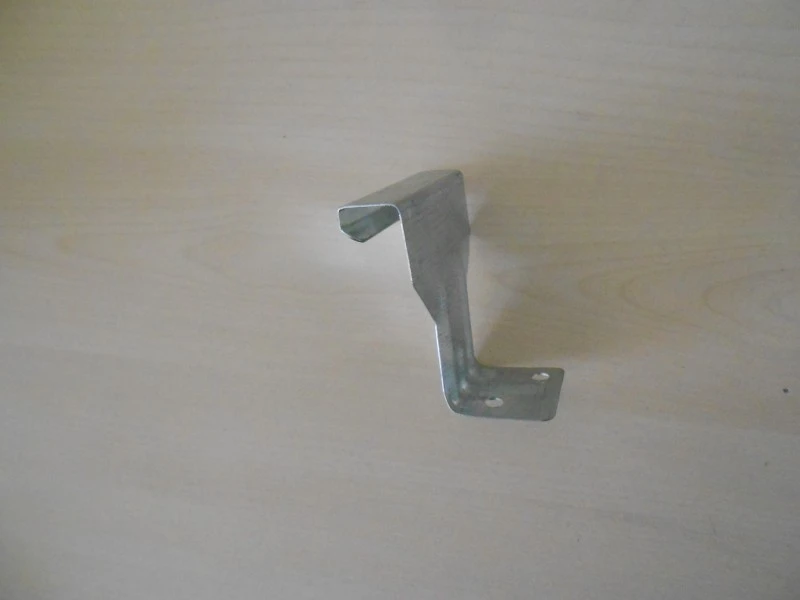

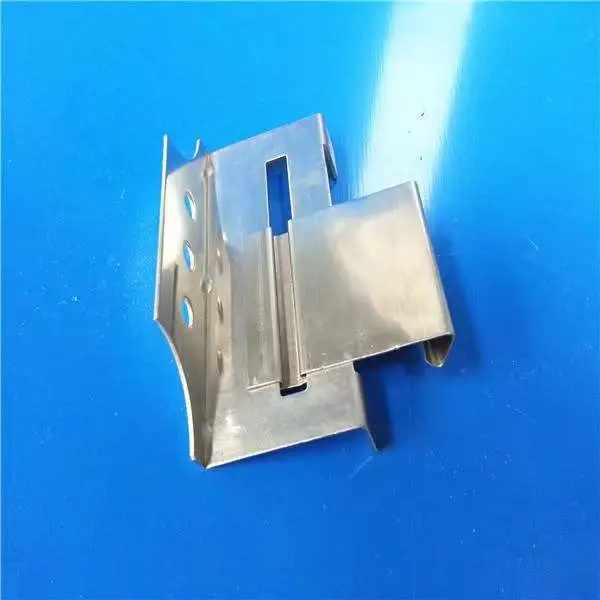

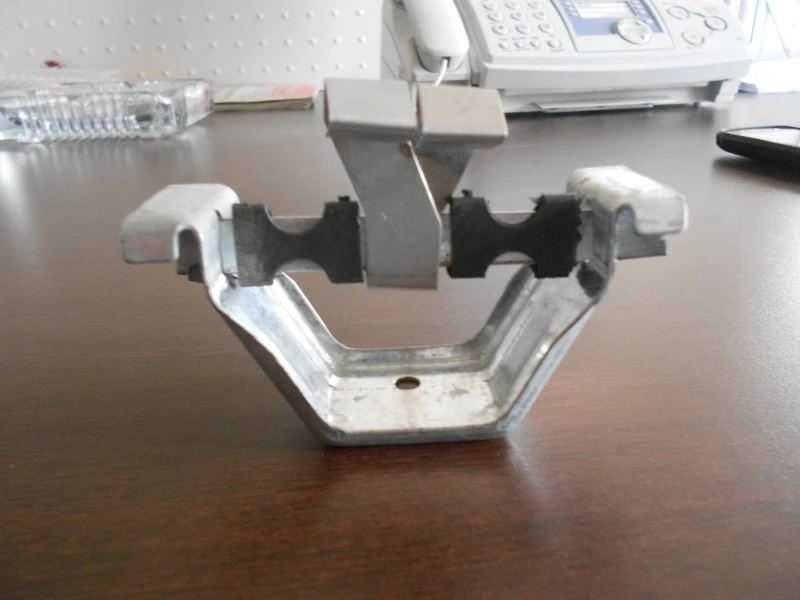

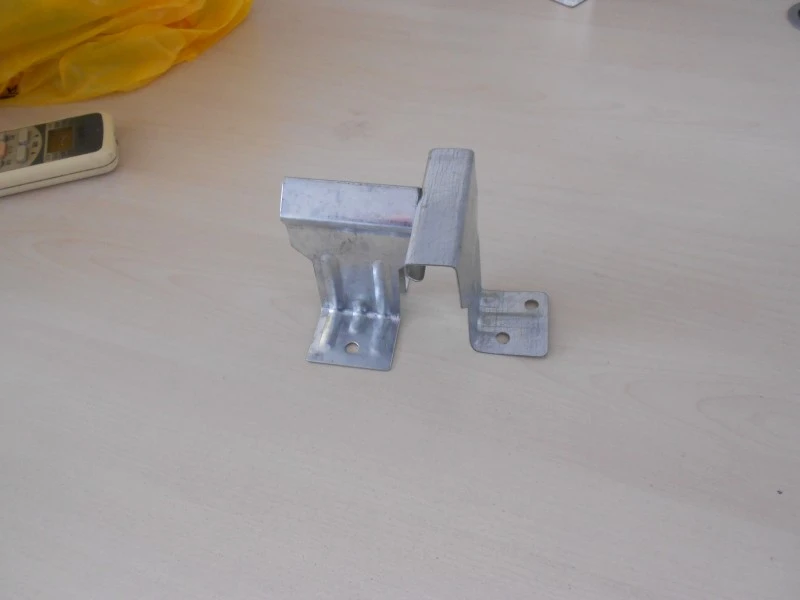

மறைக்கப்பட்ட கிளிப் ஃபாஸ்டென்னர்கள் கட்டிட பேனல்கள் மற்றும் துணை அமைப்புக்கு இடையே ஒரு மறைக்கப்பட்ட இணைப்பை வழங்குகின்றன. கிளிப் பர்லின் அல்லது அடைப்புக்குறியில் நிலையான ஒரு அடிப்படை விலா எலும்புடன் ஈடுபடுகிறது, பேனல் மேற்பரப்பு வழியாக திருகுகள் இல்லாமல் பேனலைப் பிடித்துக் கொள்கிறது. இந்த அணுகுமுறை பேனல் சீம்களுக்குள் அனைத்து ஃபாஸ்டென்ஸர்களையும் வைத்திருக்கிறது, சுத்தமான வெளிப்புறத்தை அளிக்கிறது மற்றும் வெளிப்படும் திருகுகள் மற்றும் சீலண்டுடன் தொடர்புடைய கசிவு பாதைகளை நீக்குகிறது. SENBO இந்த கிளிப்களை ஸ்லாட் ஆழம், கால் நீளம் மற்றும் பொருள் தடிமன் ஆகியவற்றின் பரிமாண சோதனைகளுடன் வழங்குகிறது, மேலும் உற்பத்தி செயல்முறையானது ஈடுபாட்டின் வலிமையை அவ்வப்போது சோதனை செய்வதை உள்ளடக்கியது.
கிளிப்புகள் 304 துருப்பிடிக்காத எஃகு தரநிலையாக உருவாக்கப்பட்டுள்ளன, குறிப்பிட்ட பட்ஜெட்டுகளுக்கு 430 மற்றும் 201 கிடைக்கின்றன. ஹாட்-டிப் கால்வனைசிங் கொண்ட Q235B எஃகு கனமான கட்டமைப்பு கிளிப்புகளுக்குப் பயன்படுத்தப்படுகிறது. துருப்பிடிக்காத எஃகு கிளிப்புகள் குளிர் அழுத்தி அல்லது துண்டுப் பொருட்களிலிருந்து ஸ்டாம்பிங் மூலம் தயாரிக்கப்படுகின்றன. Q235B கிளிப்புகள் பொதுவாக குறைந்தபட்சம் 5 மிமீ தடிமன் கொண்ட ஹாட்-ரோல்ட் பிளேட்டில் இருந்து தயாரிக்கப்படுகின்றன மற்றும் வலிமை மற்றும் பரிமாண துல்லியத்தை பராமரிக்க ஹைட்ராலிக் குளிர் அழுத்தத்தால் உருவாக்கப்படுகின்றன.
கிளிப்பின் உள் உயரம் பேனல் ஸ்லாட்டின் ஆழத்தால் தீர்மானிக்கப்படுகிறது. பொதுவான உள் உயரங்கள் 2.6 மிமீ முதல் 10 மிமீ வரை இருக்கும், கால் நீளம் 7.5 மிமீ மற்றும் துருப்பிடிக்காத எஃகுக்கான பொருள் தடிமன் 0.5 மிமீ முதல் 1.5 மிமீ வரை இருக்கும். போல்ட் விட்டம் குறைந்தது 8.8 வலிமை தரத்துடன் 12 மிமீ ஆகும். கிளிப்புகள் பயன்பாட்டின் மூலம் சுவர் பேனல் கிளிப்புகள், ரூஃப் பேனல் கிளிப்புகள் மற்றும் ஃப்ளோர் பேனல் கிளிப்புகள் என வகைப்படுத்தப்படுகின்றன. பொருள் மூலம், அவை துருப்பிடிக்காத எஃகு கிளிப்புகள் மற்றும் ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு கிளிப்புகள் என பிரிக்கப்படுகின்றன.
| பொருள் | அளவுரு / விவரக்குறிப்பு | குறிப்பு அல்லது குறிப்புகள் |
|---|---|---|
| அடிப்படை பொருள் | 304 துருப்பிடிக்காத எஃகு / Q235B சூடான உருட்டப்பட்ட எஃகு | பயன்பாட்டினால் தேர்ந்தெடுக்கப்பட்ட பொருள் |
| பொருள் தடிமன் | துருப்பிடிக்காத எஃகுக்கு 0.5-1.5 மிமீ; அனைத்து எஃகு கூறுகளுக்கும் ≥5 மிமீ | தயாரிப்பு வகையைப் பொறுத்தது |
| கிளிப் உள் உயரம் | 2.6-10 மிமீ | பேனல் ஸ்லாட்டுடன் பொருந்த வேண்டும் |
| கால் நீளம் | 7.5 மி.மீ | வழக்கமான பரிமாணம் |
| போல்ட் விவரக்குறிப்பு | M12, வலிமை வகுப்பு ≥8.8 | கட்டமைப்பு இணைப்புக்காக |
| கால்வனைசிங் தடிமன் | ஒரு பக்கத்திற்கு ≥150 g/m² | ஹாட்-டிப் கால்வனேற்றப்பட்ட Q235B |
| ஸ்லிப் ரெசிஸ்டன்ஸ் | 7.0 kN இல் Δ ≤ 7.0 மிமீ; 10.0 kN இல் Δ ≤ 0.5 மிமீ | ஒரு ஜிபி 15831 மற்றும் தொழில் தரநிலைகள் |
| கட்டமைப்பு ஒருமைப்பாடு | 25.0 kN இல் தோல்வி இல்லை | ஒரு ஜிபி 15831 மற்றும் தொழில் தரநிலைகள் |
| முறுக்கு விறைப்பு | 900 N·m முறுக்குவிசையில் θ ≤ 4° | வலது கோண இணைப்பாளர்களுக்கு |
| முறுக்கு சோதனை | ≥65 N·m இல் தோல்வி இல்லை | கிளிப் முறுக்கு எதிர்ப்பு |
மறைக்கப்பட்ட கிளிப்களுக்கான மெக்கானிக்கல் தேவைகள் ஜிபி 15831 மற்றும் தொடர்புடைய தொழில் தரநிலைகளை அடிப்படையாகக் கொண்டவை. ஸ்லிப் ரெசிஸ்டன்ஸ் சோதனைகளுக்கு 7.0 kN சுமையில் 7.0 மிமீக்கு மேல் இடப்பெயர்ச்சி தேவைப்படுகிறது, மேலும் 10.0 kN இல் 0.5 மிமீக்கு மேல் இல்லை. கிளிப் 25.0 kN இல் தோல்வியடையக்கூடாது. முறுக்கு விறைப்புத்தன்மைக்கு 900 N·m முறுக்குவிசைக்கு கீழ் 4 டிகிரிக்கு மேல் இல்லாத கோணம் தேவைப்படுகிறது. SENBO ஆல் சோதிக்கப்பட்ட அனைத்து எஃகு குளிர் அழுத்தப்பட்ட கிளிப்புகள் இந்த வரம்புகளை சந்திக்கின்றன.
304 துருப்பிடிக்காத எஃகு கிளிப்புகள் உப்பு தெளிப்பு சோதனைக்கு உட்படுத்தப்பட்டுள்ளன மற்றும் வெளிப்புற வெளிப்பாட்டிற்கு பொருத்தமான அரிப்பு எதிர்ப்பைக் காட்டுகின்றன. ஹாட்-டிப் கால்வனேற்றப்பட்ட Q235B கிளிப்புகள் ஒரு பக்கத்திற்கு 150 g/m² என்ற குறைந்தபட்ச துத்தநாக பூச்சுகளைக் கொண்டுள்ளன, இது சாதாரண வளிமண்டல நிலைகளில் நீண்ட கால பாதுகாப்பை வழங்குகிறது. பொருள் தேர்வு திட்ட சூழலுடன் பொருந்த வேண்டும்.
நிற்கும் மடிப்பு கூரைகளில், மறைக்கப்பட்ட கிளிப்புகள் மேற்பரப்பு ஊடுருவல் இல்லாமல் ஆதரவு அடைப்புக்குறிக்குள் பேனல்களை வைத்திருக்கின்றன. இது கூரை பேனல்களை வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்துடன் நகர்த்த அனுமதிக்கிறது, அதே நேரத்தில் கிளிப்புகளில் நிலையானதாக இருக்கும். இதன் விளைவாக, வெளிப்படையான திருகு துளைகள் இல்லாத கூரை மேற்பரப்பு ஆகும், இது நீர் உட்செலுத்தலின் வாய்ப்பைக் குறைக்கிறது மற்றும் நீண்ட கால நீர்ப்புகாப்பை மேம்படுத்துகிறது. பெரிய அளவிலான தொழில்துறை கூரைகளுக்கு 360° நிற்கும் மடிப்பு அமைப்புகளில் மறைக்கப்பட்ட கிளிப் முறை பயன்படுத்தப்படுகிறது.
சுவர் பேனல்களுக்கு, மறைக்கப்பட்ட கிளிப் ஃபாஸ்டென்னர்கள் ஆணி இல்லாத நிறுவலை அனுமதிக்கின்றன, பேனல் மேற்பரப்பை சுத்தமாக வைத்திருக்கும். சாளர டிரிம் கூட்டங்களில், மறைக்கப்பட்ட இணைப்பு வண்ண-பூசப்பட்ட பேனல்களின் வெட்டு விளிம்புகளை உள்ளடக்கியது, நேரடி மழைத் தொடர்புகளிலிருந்து அவற்றைப் பாதுகாக்கிறது மற்றும் விளிம்புகளில் துருப்பிடிக்கும் அபாயத்தைக் குறைக்கிறது. இந்த நிறுவல் முறை கட்டடக்கலை தோற்றத் தேவைகளைப் பூர்த்தி செய்கிறது.
சப்ளையர்கள் துருப்பிடிக்காத எஃகு அல்லது கால்வனேற்றப்பட்ட எஃகுக்கான பொருள் சான்றிதழ்களை வழங்க வேண்டும். ஸ்லிப் எதிர்ப்பு, கட்டமைப்பு ஒருமைப்பாடு மற்றும் முறுக்கு விறைப்பு ஆகியவற்றிற்கான சோதனை அறிக்கைகள் திட்டத்திற்கு தேவைப்பட்டால் கிடைக்க வேண்டும். ஆன்-சைட் பெறும் காசோலைகள் பரிமாணங்கள், பொருள் தரம் மற்றும் மேற்பரப்பு நிலை ஆகியவற்றை சரிபார்க்க வேண்டும். பெரிய ஆர்டர்களுக்கு, உண்மையான பேனல் சுயவிவரத்துடன் நிச்சயதார்த்தத்தை உறுதிப்படுத்த மாதிரி கிளிப்புகள் சோதிக்கப்படலாம்.
கிளிப் உள் உயரம், பயன்படுத்தப்படும் பேனலின் ஸ்லாட் ஆழத்துடன் பொருந்த வேண்டும். பேனல் ஸ்லாட்டை அளவிடவும் அல்லது பேனல் உற்பத்தியாளரின் விவரக்குறிப்பைப் பார்க்கவும். மிக உயரமான ஒரு கிளிப் முழு ஈடுபாட்டைத் தடுக்கும், அதே சமயம் மிகக் குறுகியது இயக்கம் அல்லது விலகலை அனுமதிக்கலாம்.
மறைக்கப்பட்ட கிளிப்புகள் இணக்கமான ஸ்லாட் அல்லது தையல் சுயவிவரத்துடன் கூடிய பேனல்களுக்காக வடிவமைக்கப்பட்டுள்ளன. நிற்கும் சீம்கள் அல்லது இன்டர்லாக் விளிம்புகள் கொண்ட உலோக பேனல்கள் நன்றாக வேலை செய்கின்றன. சில மர அடிப்படையிலான பேனல்கள் ஸ்லாட் சரியாக இயந்திரமயமாக்கப்பட்டிருந்தால், மறைக்கப்பட்ட கிளிப்களையும் பயன்படுத்தலாம். பேனல் மற்றும் கிளிப் சப்ளையர்கள் இரண்டுடனும் இணக்கத்தன்மையை எப்போதும் உறுதிப்படுத்தவும்.
துருப்பிடிக்காத எஃகு கிளிப்புகள், குறிப்பாக 304 தரம், சிறந்த அரிப்பு எதிர்ப்பை வழங்குகின்றன மற்றும் கடலோர அல்லது ஈரப்பதமான சூழல்களுக்கு விரும்பப்படுகின்றன. கால்வனேற்றப்பட்ட எஃகு கிளிப்புகள் வலுவானவை மற்றும் பெரும்பாலும் கனமான கட்டமைப்பு இணைப்புகளுக்குப் பயன்படுத்தப்படுகின்றன, ஆனால் துத்தநாக பூச்சு ஆக்கிரமிப்பு வளிமண்டலத்தில் நீண்ட காலம் நீடிக்காது. தேர்வு திட்டத்தின் சுற்றுச்சூழல் வெளிப்பாடு மற்றும் சுமை தேவைகளைப் பொறுத்தது.
ஆம், மறைக்கப்பட்ட கிளிப்புகள் அதிக காற்று வீசும் பகுதிகளில், குறிப்பாக நிற்கும் மடிப்பு கூரை அமைப்புகளில் பயன்படுத்தப்படுகின்றன. வடிவமைப்பு காற்றின் சுமைக்கு ஏற்ப கிளிப்புகள் இடைவெளியில் இருக்க வேண்டும், மேலும் கிளிப் பொருள் மற்றும் தடிமன் போதுமானதாக இருக்க வேண்டும். குறிப்பிட்ட திட்டத்திற்கு காற்றை உயர்த்துவதற்கான கணக்கீடுகள் செய்யப்பட வேண்டும்.
