ராக் கம்பளி கலப்பு பேனல்கள், வலுவூட்டப்பட்ட எதிர்கொள்ளும் பொருட்கள் அல்லது மேற்பரப்பு அடுக்குகளை ராக் கம்பளி பலகை அடி மூலக்கூறில் பிணைப்பதன் மூலம் உருவாக்கப்பட்ட கலவை பலகைகள் ஆகும். அடி மூலக்கூறு என்பது பசால்ட், கப்ரோ மற்றும் டோலமைட் போன்ற மூலப்பொருட்களிலிருந்து தயாரிக்கப்படும் ஒரு கனிம நார் தயாரிப்பு ஆகும், இது அதிக வெப்பநிலை உருகுதல் (1450 ° C க்கு மேல்) மற்றும் பைண்டர்கள் மற்றும் நீர்-விரட்டும் முகவர்களுடன் ஃபைபர்மயமாக்கல் மூலம் செயலாக்கப்படுகிறது.
நிலையான JGJ/T 350-2015 (வெப்ப காப்பு மற்றும் தீ-எதிர்ப்பு கலவை பேனல்கள் பயன்பாட்டிற்கான தொழில்நுட்ப விவரக்குறிப்பு) படி, கலவை பேனல்கள் கனிம மற்றும் கரிம வகைகளாக வகைப்படுத்தப்படுகின்றன, ராக் கம்பளி பேனல்கள் கனிம வகைக்குள் அடங்கும். அவை மேலும் ஒரு யூனிட் பகுதியின் நிறை மூலம் வகை I (<20 kg/m²) மற்றும் வகை II (20-30 kg/m²) என வகைப்படுத்தப்படுகின்றன.
முக்கிய பொருள் பலகை மேற்பரப்பில் செங்குத்தாக ஃபைபர் நோக்குநிலை கொண்ட ராக் கம்பளி பட்டைகள் கொண்டுள்ளது. மேற்பரப்பு கண்ணாடியிழை மெஷ்-பாலிமர் மோட்டார் லேயர் அல்லது பாலியூரிதீன்-சிமென்ட் அடிப்படையிலான இடைமுக சவ்வு மூலம் வலுப்படுத்தப்படுகிறது. முக்கிய செயல்திறன் குறிகாட்டிகள் கீழே உள்ள அட்டவணையில் பட்டியலிடப்பட்டுள்ளன.
| பொருள் | கண்ணாடியிழை மெஷ்-பாலிமர் மோட்டார் வகை | பாலியூரிதீன்-சிமெண்ட் அடிப்படையிலான சவ்வு வகை | சோதனை முறை |
|---|---|---|---|
| அடர்த்தி | ≥140 கிலோ/மீ³ | ≥100 கிலோ/மீ³ | ஜிபி/டி 5480 |
| அமிலத்தன்மை குணகம் | ≥1.8 | ≥1.8 | ஜிபி/டி 5480 |
| பரிமாண நிலைத்தன்மை | ≤1.0% | ≤0.2% | ஜிபி/டி 8811 |
| இழுவிசை வலிமை மேற்பரப்புக்கு செங்குத்தாக | ≥0.10 MPa | ≥0.10 MPa | ஜிபி/டி 30804 |
| வெப்ப கடத்துத்திறன் | ≤0.046 W/(m·K) | ≤0.042 W/(m·K) | ஜிபி/டி 10295/10294 |
| எரிப்பு செயல்திறன் | வகுப்பு ஏ | வகுப்பு ஏ | ஜிபி 8624 |
பரிந்துரைக்கப்பட்ட தயாரிப்பு பரிமாணங்கள் நீளம் 1200 மிமீக்கு மேல் இல்லை மற்றும் அகலம் 600 மிமீக்கு மேல் இல்லை. அனுமதிக்கக்கூடிய தடிமன் விலகல் +2 மிமீ / -0 மிமீ ஆகும். கோர் மெட்டீரியல் மேற்பரப்பில் பாலிமர் பூச்சு ஒரே மாதிரியாக இருக்க வேண்டும், பூசப்படாத பகுதிகள் இல்லை.
இந்த தயாரிப்பு ஒரு கால்வனேற்றப்பட்ட எஃகு அல்லது வண்ண-பூசிய எஃகு எதிர்கொள்ளும் (0.4-0.8 மிமீ தடிமன்) மற்றும் ஒரு ராக் கம்பளி மையத்தால் ஆனது, அதிக வலிமை கொண்ட பிசின் பயன்படுத்தி ஒன்றாக இணைக்கப்பட்டுள்ளது. நிலையான ராக் கம்பளி பலகைகளுடன் ஒப்பிடுகையில், இது மேம்பட்ட ஒட்டுமொத்த விறைப்பு மற்றும் நெகிழ்வான சுமை தாங்கும் திறனை வழங்குகிறது. உலோக எதிர்கொள்ளும் வானிலை எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பு அதிகரிக்கிறது.
இந்த தயாரிப்பு ஒரு பாறை கம்பளி பலகையின் மேற்பரப்பில் பிணைக்கப்பட்ட இலகுரக கண்ணாடியிழை எதிர்கொள்ளும் அம்சத்தைக் கொண்டுள்ளது. ஒளிபுகா திரை சுவர் அமைப்புகளில் காப்புக்காக வடிவமைக்கப்பட்டுள்ளது, இது நங்கூரங்கள் மற்றும் கூட்டு சீல் டேப்பைப் பயன்படுத்தி அடிப்படை சுவரில் பாதுகாக்கப்படுகிறது. இது அதிக கட்டுமான திறன், ஒப்பீட்டளவில் குறைந்த பொருள் செலவு மற்றும் நிறுவலின் எளிமை போன்ற நன்மைகளை வழங்குகிறது.
BBMG Star-Brand® இலகுரக கண்ணாடியிழை-முகம் கொண்ட ராக் கம்பளி கூட்டுப் பலகை, தியான்ஜின் விமான நிலையப் பொருளாதாரப் பகுதியில் "Tianbao Jiuru Pinzhu" வளர்ச்சியின் வெளிப்புற திரைச் சுவர் திட்டத்தில் பயன்படுத்தப்பட்டது. 70,000 சதுர மீட்டருக்கும் அதிகமான பரப்பளவை உள்ளடக்கிய இந்தத் தயாரிப்பு, தீ தடுப்பு, வெப்ப காப்பு, வெப்பக் கவசம் மற்றும் ஒலி உறிஞ்சுதல் ஆகியவற்றுக்கான திட்டத்தின் தேவைகளைப் பூர்த்தி செய்தது. தியான்ஜின் நகரத்தில் வணிக கட்டிடம் புதுப்பிக்கும் திட்டத்தில் முகப்பில் திரைச் சுவர் காப்பு அமைப்பிற்கும் அதே வகை கூட்டு ராக் கம்பளி பலகை பயன்படுத்தப்பட்டது. கட்டுமான செயல்முறைகள், செலவுகள் மற்றும் அட்டவணைகளின் ஒப்பீட்டு பகுப்பாய்வு கட்டுமானத் தரம் மற்றும் திட்டப் பயன்கள் ஆகிய இரண்டிலும் முன்னேற்றங்களைக் குறிக்கிறது.
Anqing Dechen Chenyunfu மற்றும் Xuzhou Greenland High-Speed Rail New City போன்ற திட்டங்களில் ராக் கம்பளி கலவை பலகைகளைப் பயன்படுத்தி மெல்லிய-பிளாஸ்டர் வெளிப்புற சுவர் காப்பு அமைப்பு பயன்படுத்தப்பட்டது. இந்த அமைப்பு ராக் கம்பளி கலவை பலகைகள், பசைகள், பேஸ்-கோட் மோட்டார், நங்கூரங்கள் மற்றும் கார-எதிர்ப்பு கண்ணாடியிழை கண்ணி ஆகியவற்றைக் கொண்டுள்ளது. அதன் குணாதிசயங்களில் எரியாத தன்மை, தீயில் வெளிப்படும் போது நச்சு வாயு வெளியேற்றம் இல்லாதது, குறைந்த வெப்ப கடத்துத்திறன் மற்றும் வானிலை எதிர்ப்பு, ஒலி காப்பு மற்றும் உறிஞ்சுதல் திறன் ஆகியவை அடங்கும்.
ஹார்பின் இன்ஸ்டிடியூட் ஆப் டெக்னாலஜி (சுஜோ) ஆராய்ச்சி நிறுவனத்தால் உருவாக்கப்பட்ட ராக் கம்பளி கலவை பலகைகளுக்கான முழு தானியங்கு டிஜிட்டல் உற்பத்தி வரிசையானது, 3D வலுவூட்டல் மற்றும் இணைத்தல் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. இந்த அணுகுமுறை, வெட்டப்பட்ட பிறகு ஃபைபர் அவிழ்ப்பது, இடைமுகப் பிணைப்பு சிக்கல்கள் மற்றும் அடுக்குகளுக்கு இடையே உள்ள பொருள் பொருந்தக்கூடிய தன்மை போன்ற தொழில்துறை சவால்களை நிவர்த்தி செய்கிறது. இது செங்குத்து இழுவிசை வலிமை (100 kPa க்கு மேல்) மற்றும் பூச்சு தடிமன் (1-1.5 மிமீக்குள் பராமரிக்கப்படுகிறது) ஆகியவற்றின் துல்லியமான கட்டுப்பாட்டை செயல்படுத்துகிறது.
கீழே பட்டியலிடப்பட்டுள்ள அனைத்து அளவுருக்களும் தொடர்புடைய தேசிய அல்லது தொழில்துறை தரங்களை அடிப்படையாகக் கொண்டவை. குறிப்பிட்ட திட்டத் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கம் கிடைக்கிறது.
| செயல்திறன் காட்டி | அளவுரு/குறிப்பிடுதல் | தரநிலை/அடிப்படை |
|---|---|---|
| நிர்வாக தரநிலைகள் | GB/T 25975-2010; JGJ/T 350-2015 | வெளிப்புற வெப்ப காப்புக்கான ராக் கம்பளி பொருட்கள்; வெப்ப காப்பு மற்றும் தீ-எதிர்ப்பு கலவை பேனல்களுக்கான தொழில்நுட்ப விவரக்குறிப்பு |
| முக்கிய பொருள் | பாறை கம்பளி (பசால்ட் ஃபைபர்) | அமிலத்தன்மை குணகம் ≥ 1.8 |
| அடர்த்தி | 100–150 கிலோ/மீ³ (வலுவூட்டப்பட்ட செங்குத்து-ஃபைபர் வகை ≥ 140 கிலோ/மீ³) | |
| வெப்ப கடத்துத்திறன் | ≤ 0.042–0.046 W/(m·K) | தயாரிப்பு வகையைப் பொறுத்தது |
| இழுவிசை வலிமை (மேற்பரப்பிற்கு செங்குத்தாக) | ≥ 0.10 MPa | வெளிப்புற சுவர் மெல்லிய-ப்ளாஸ்டெரிங் அமைப்புகளுக்கான தேவை |
| பரிமாண நிலைத்தன்மை | ≤ 0.2%–1.0% | தயாரிப்பு வகையைப் பொறுத்தது |
| ஒரு யூனிட் பகுதிக்கு நிறை | வகை I <20 கிலோ/மீ²; வகை II 20-30 கிலோ/மீ² | |
| எரிப்பு செயல்திறன் | வகுப்பு A (எரியாத) | ஜிபி 8624 |
| வெப்பநிலை எதிர்ப்பு | ≥ 800°C | |
| ஹைட்ரோபோபிசிட்டி | ≥ 98% |
1. வகுப்பு A தீ எதிர்ப்பு.பேனல்கள் GB 8624 இன் படி கிளாஸ் A அல்லாத எரியக்கூடியவை என மதிப்பிடப்படுகின்றன. தீயில் வெளிப்படும் போது அவை நச்சுப் புகைகளை வெளியிடுவதில்லை, இது உயரமான மற்றும் பொது கட்டிடங்களுக்கான கட்டாய தீ பாதுகாப்பு தேவைகளை பூர்த்தி செய்ய உதவுகிறது.
2. தொழிற்சாலை தயாரிப்பு மற்றும் நிறுவல் திறன்.பேனல்கள் ஒரு கட்டுப்படுத்தப்பட்ட தொழிற்சாலை சூழலில் முன் தயாரிக்கப்பட்டவை, ஆன்-சைட் ஈரமான வர்த்தகத்தின் தேவையை குறைக்கிறது. பாரம்பரிய பல அடுக்கு காப்பு அமைப்புகளுடன் ஒப்பிடும்போது நிறுவல் நேரம் குறைவாக இருக்கும். பேனல் நீளம் தனிப்பயனாக்கப்படலாம், மேலும் தொழிற்சாலை பிணைப்பு செயல்முறை நிலையான தரத்திற்கு பங்களிக்கிறது.
3. மேம்படுத்தப்பட்ட இயந்திர செயல்திறன்.முகமில்லாத பாறை கம்பளி பலகைகளுடன் ஒப்பிடும்போது கலவை அமைப்பு தாக்க எதிர்ப்பு மற்றும் வெட்டு எதிர்ப்பை மேம்படுத்துகிறது. வலுவூட்டப்பட்ட செங்குத்து-ஃபைபர் வகைகள் குறைந்தபட்சம் 0.10 MPa மேற்பரப்புக்கு செங்குத்தாக இழுவிசை வலிமையை அடைகின்றன.
4. வெப்ப காப்பு செயல்திறன்.0.042-0.046 W/(m·K) வரம்பில் உள்ள வெப்ப கடத்துத்திறனுடன், பேனல்கள் நிலையான வெப்ப காப்பு வழங்குகின்றன மற்றும் ஒழுங்காக நிறுவப்படும் போது ஆற்றல் திறனை உருவாக்க பங்களிக்கின்றன.
5. ஒலி செயல்திறன்.பாறை கம்பளியின் நுண்ணிய நார் அமைப்பு ஒலி உறிஞ்சுதலை வழங்குகிறது, இது வெளிப்புற மற்றும் உட்புற சத்தத்தின் பரிமாற்றத்தைக் குறைக்க உதவுகிறது.
வெளிப்புற சுவர் மெல்லிய கோட் ரெண்டரிங் அமைப்புகளுக்கு:குறைந்தபட்சம் 0.10 MPa செங்குத்தாக-மேற்பரப்பு இழுவிசை வலிமையுடன் வலுவூட்டப்பட்ட செங்குத்து-ஃபைபர் ராக் கம்பளி கலவை பலகைகளைப் பயன்படுத்தவும். தேர்ந்தெடுக்கப்பட்ட பலகை வகை குறிப்பிட்ட பிசின் மற்றும் பேஸ்-கோட் மோட்டார் ஆகியவற்றுடன் இணக்கமாக இருப்பதை உறுதிசெய்யவும்.
ஒளிபுகா திரை சுவர் காப்புக்காக:இலகுரக கண்ணாடியிழை முகம் கொண்ட பலகைகள் பயன்படுத்தப்படலாம். திட்டத்தின் காற்று சுமை மற்றும் இயக்கத் தேவைகளுக்கு ஏற்ப ஆங்கரிங் அமைப்பு மற்றும் கூட்டு சீல் விவரங்கள் வடிவமைக்கப்பட்டுள்ளன என்பதை சரிபார்க்கவும்.
கூரை அல்லது தொழில்துறை பயன்பாடுகளுக்கு:உலோக முகம் கொண்ட ராக் கம்பளி கலவை பலகைகள் கூடுதல் விறைப்பு மற்றும் வானிலை எதிர்ப்பை வழங்குகின்றன. உலோகத்தை எதிர்கொள்ளும் மற்றும் பிசின் எதிர்பார்க்கப்படும் சேவை வெப்பநிலை மற்றும் வெளிப்பாடு நிலைமைகளுக்கு ஏற்றது என்பதை உறுதிப்படுத்தவும்.
கடுமையான தீ பாதுகாப்பு தேவைகள் கொண்ட திட்டங்களுக்கு:இங்கு பட்டியலிடப்பட்டுள்ள அனைத்து ராக் கம்பளி கலப்பு பேனல்களும் கிளாஸ் A எரியாதவை. இருப்பினும், சுவர் சட்டசபையின் ஒட்டுமொத்த தீ செயல்திறன் நிறுவல் விவரங்கள், ஃபாஸ்டென்சர்கள் மற்றும் கூட்டு சிகிச்சை ஆகியவற்றையும் சார்ந்துள்ளது.
1.வெளிப்புற வெப்ப காப்பு கலவை அமைப்புகள் (ETICS) கட்டிட முகப்புக்கான மெல்லிய கோட் ரெண்டரிங்.
2.கல் அல்லது உலோக திரைச் சுவர்கள் போன்ற ஒளிபுகா திரைச் சுவர்களுக்கான காப்பு அடுக்குகள்.
3.தொழில்துறை ஆலைகள் மற்றும் பொது கட்டிடங்களின் கூரைகள் மற்றும் சுவர்களுக்கான வெப்ப காப்பு உறைகள்.
4.தீ பாதுகாப்பு மற்றும் கட்டுமான திறன் ஆகியவற்றின் கலவை தேவைப்படும் ஆற்றல்-செயல்திறன் திட்டங்களை உருவாக்குதல்.
ஸ்டாண்டர்ட் ராக் கம்பளி பலகைகள் பொதுவாக தொழிற்சாலையில் பயன்படுத்தப்படும் எதிர்கொள்ளும் அடுக்கு இல்லாமல் வழங்கப்படுகின்றன, மேலும் அவை கூடுதல் ஆன்-சைட் வலுவூட்டல் தேவைப்படலாம். ராக் கம்பளி கலவை பேனல்கள், பாறை கம்பளி மையத்துடன் ஏற்கனவே பிணைக்கப்பட்ட ஒரு எதிர்கொள்ளும் பொருள் (பாலிமர் மோட்டார், கண்ணாடியிழை மெஷ் அல்லது உலோகத் தாள் போன்றவை) மூலம் தயாரிக்கப்பட்டது. இது கையாளுதல், பரிமாண நிலைத்தன்மை மற்றும் இயந்திர வலிமை ஆகியவற்றை மேம்படுத்துகிறது மற்றும் நிறுவலை எளிதாக்குகிறது.
மெல்லிய-கோட் ரெண்டரிங் அமைப்புகளுக்கு, வலுவூட்டப்பட்ட செங்குத்து-ஃபைபர் ராக் கம்பளி கூட்டுப் பலகை பொதுவாக பரிந்துரைக்கப்படுகிறது. இது குறைந்தபட்சம் 0.10 MPa இன் செங்குத்தாக இருந்து மேற்பரப்பு இழுவிசை வலிமை மற்றும் குறைந்தபட்சம் 140 kg/m³ அடர்த்தியைக் கொண்டிருக்க வேண்டும். குறிப்பிட்ட பிசின் மற்றும் பேஸ்-கோட் மோட்டார் ஆகியவற்றுடன் எப்போதும் இணக்கத்தன்மையை உறுதிப்படுத்தவும்.
ஆம், ராக் கம்பளி மையமானது ஒரு கனிமப் பொருள் மற்றும் பேனல்கள் GB 8624 இன் படி கிளாஸ் A அல்லாத எரியக்கூடியதாக மதிப்பிடப்படுகிறது. இருப்பினும், முழுமையான சுவர் அசெம்பிளியின் தீ செயல்திறன் எதிர்கொள்ளும் பொருள், பிசின், ஃபாஸ்டென்சர்கள் மற்றும் நிறுவல் விவரங்களையும் சார்ந்துள்ளது.
ஆம், திட்டத் தேவைகளுக்கு ஏற்ப பேனல் பரிமாணங்கள் பெரும்பாலும் தனிப்பயனாக்கப்படலாம். நிலையான பரிந்துரைகள் அதிகபட்ச நீளம் 1200 மிமீ மற்றும் வலுவூட்டப்பட்ட செங்குத்து-ஃபைபர் பலகைகளுக்கு அதிகபட்ச அகலம் 600 மிமீ ஆகும். உலோக முகம் மற்றும் இலகுரக கண்ணாடியிழை முகம் கொண்ட பலகைகள் வெவ்வேறு அளவு திறன்களைக் கொண்டிருக்கலாம். உங்கள் குறிப்பிட்ட பரிமாணங்களுடன் எங்கள் தொழில்நுட்பக் குழுவைத் தொடர்பு கொள்ளவும்.
வெளிப்புற வெப்ப காப்புப் பொருட்களில் பயன்படுத்தப்படும் ராக் கம்பளி தயாரிப்புகளுக்கான GB/T 25975-2010 மற்றும் வெப்ப காப்பு மற்றும் தீ-எதிர்ப்பு கலவை பேனல்களைப் பயன்படுத்துவதற்கான JGJ/T 350-2015 ஆகியவை முக்கிய தரநிலைகளில் அடங்கும். குறிப்பிடப்பட்ட சோதனை முறைகளில் அடர்த்தி மற்றும் அமிலத்தன்மை குணகத்திற்கான GB/T 5480, பரிமாண நிலைப்புத்தன்மைக்கு GB/T 8811, இழுவிசை வலிமைக்கு GB/T 30804 மற்றும் எரிப்பு செயல்திறனுக்கான GB 8624 ஆகியவை அடங்கும்.

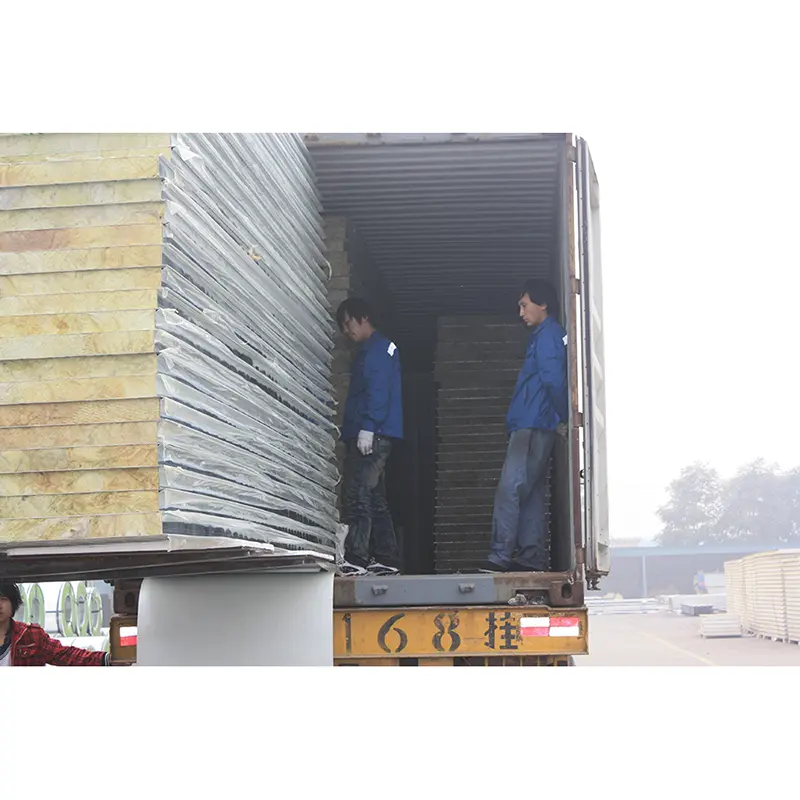

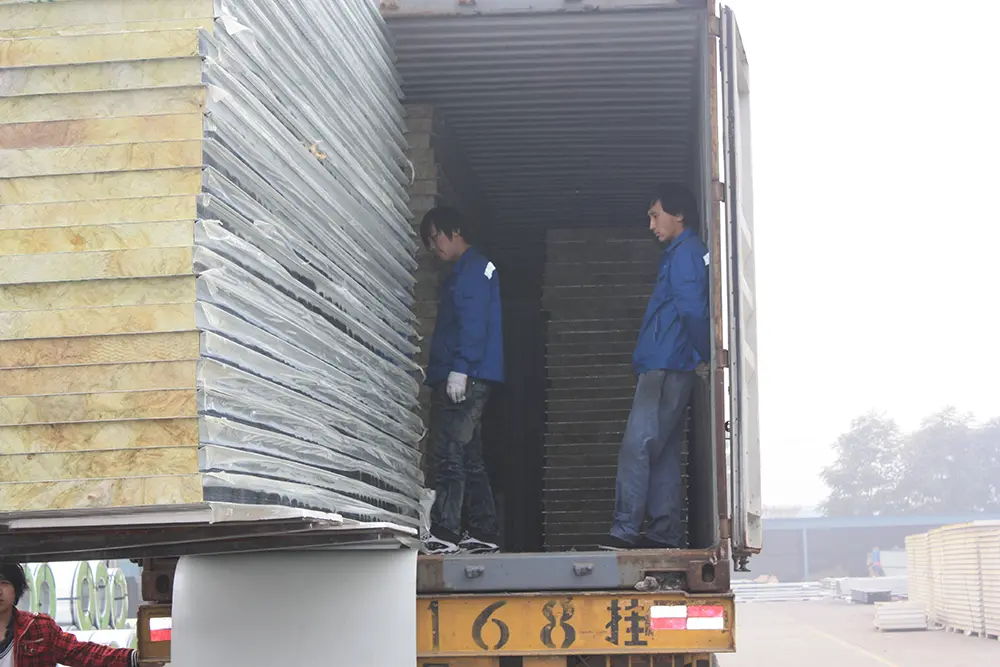

பேனல்கள் நேரடி சூரிய ஒளி மற்றும் ஈரப்பதத்திலிருந்து விலகி உலர்ந்த, மூடப்பட்ட இடத்தில் தட்டையாக சேமிக்கப்பட வேண்டும். சிதைவைத் தடுக்க மிக அதிகமாக அடுக்கி வைப்பதைத் தவிர்க்கவும். கையாளும் போது, பொருத்தமான தூக்கும் உபகரணங்களைப் பயன்படுத்தவும் மற்றும் பேனல்களை இழுக்க அல்லது கைவிடுவதைத் தவிர்க்கவும். வெட்டுதல், நங்கூரமிடுதல் மற்றும் கூட்டு சிகிச்சைக்கான உற்பத்தியாளரின் நிறுவல் வழிகாட்டுதல்களைப் பின்பற்றவும்.
Tianjin SENBO பில்டிங் மெட்டீரியல்ஸ் டெக்னாலஜி கோ., லிமிடெட் என்பது ராக் கம்பளி கலவை பேனல்கள், துளையிடப்பட்ட பேனல்கள், காற்றோட்டம் மற்றும் தூசி-அடக்குமுறை அமைப்புகள் மற்றும் பிற உலோக உறை தயாரிப்புகளின் உற்பத்தியாளர். எங்களின் உற்பத்தித் தளமானது சீனாவின் டியான்ஜினில் உள்ள ஜிங்காய் பொருளாதார மேம்பாட்டு மண்டலத்தில் உள்ளது, தானியங்கு உற்பத்திக் கோடுகள் மற்றும் நான்கு-நிலை தர ஆய்வு செயல்முறைகள் உள்ளன. எங்கள் தொழிற்சாலை, சான்றிதழ்கள், சோதனை திறன்கள் மற்றும் திட்டக் குறிப்புகள் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைப் பார்வையிடவும்எங்களைப் பற்றிபக்கம் அல்லதுஎங்கள் பொறியியல் குழுவை தொடர்பு கொள்ளவும்.
