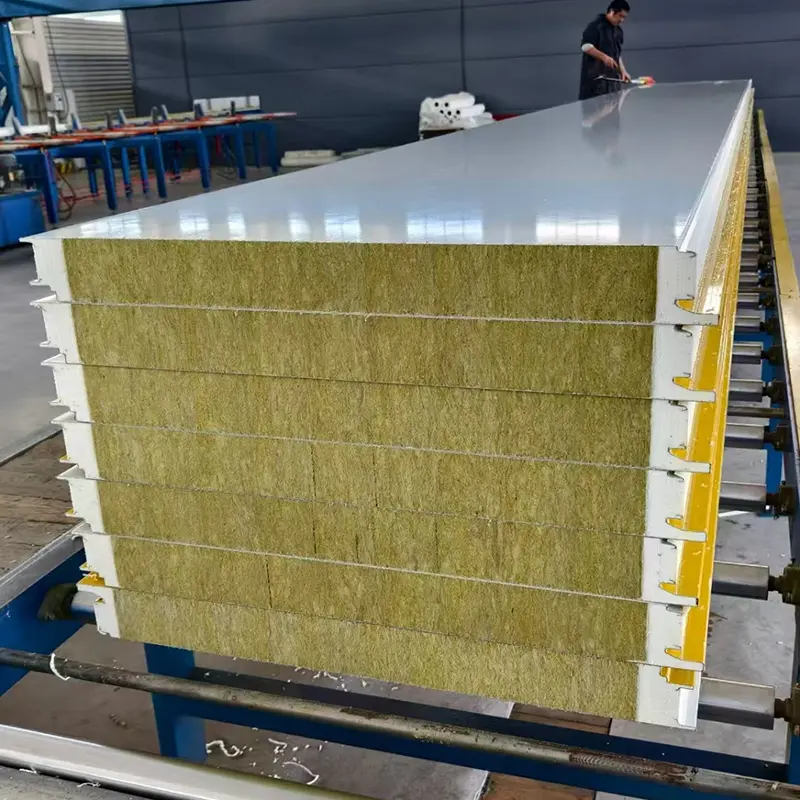

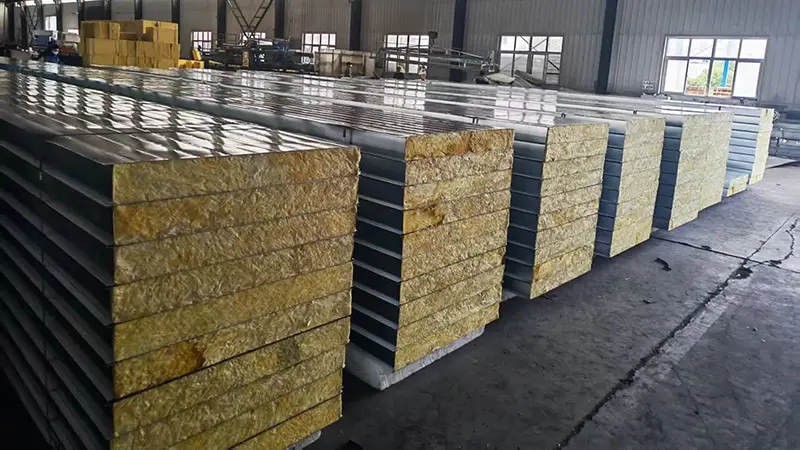

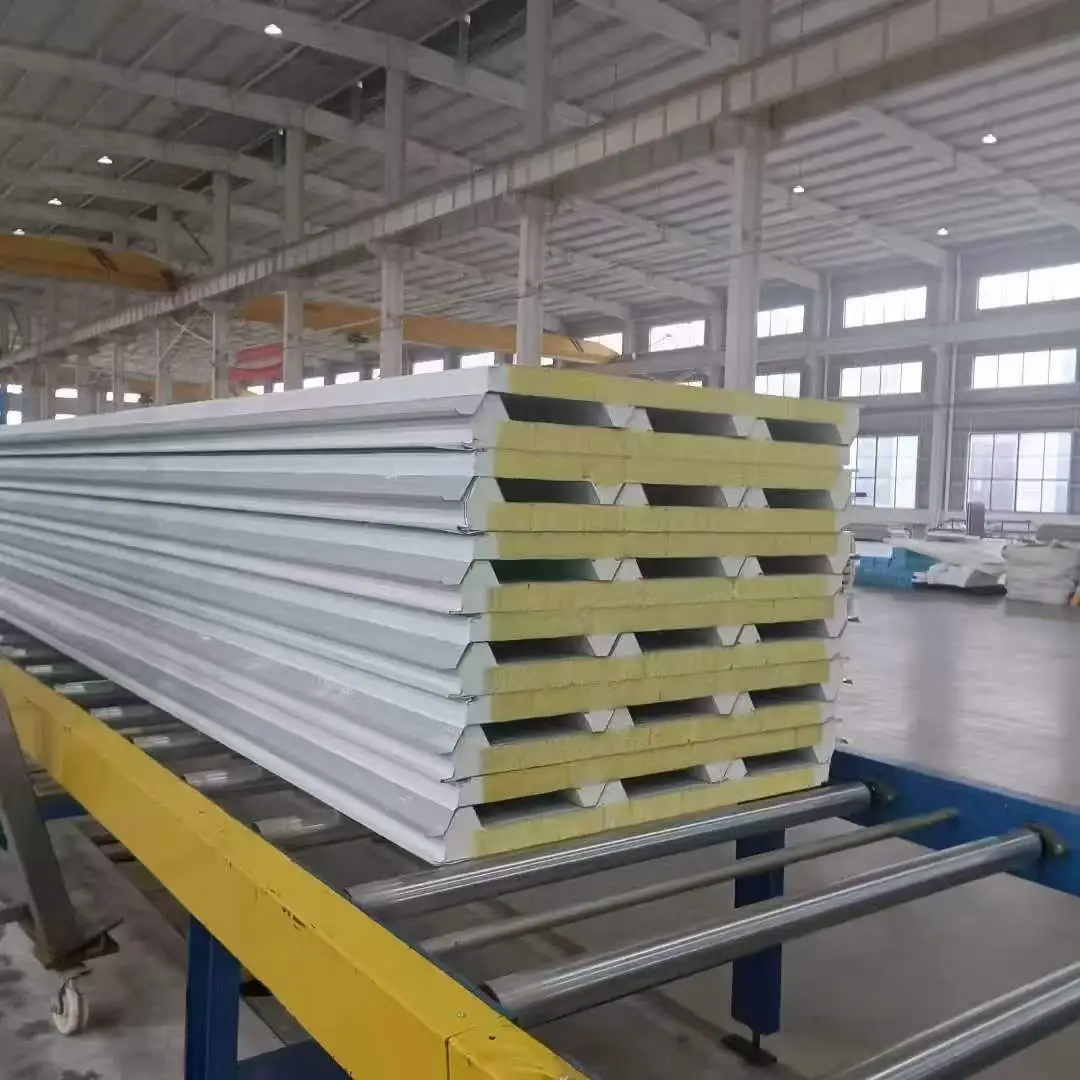

கூரை ராக் கம்பளி சாண்ட்விச் பேனல்கள், உலோக முகம் கொண்ட கலவை பேனல்கள் என்றும் அழைக்கப்படும், இரண்டு மெல்லிய உலோக எதிர்கொள்ளும் தாள்கள் ஒரு இலகுரக மையப் பொருளுடன் பிணைக்கப்பட்டுள்ளன. எதிர்கொள்ளும் தாள்கள் பொதுவாக 0.4 மிமீ முதல் 0.8 மிமீ தடிமன் கொண்டவை மற்றும் கால்வனேற்றப்பட்ட எஃகு, வண்ண-பூசிய எஃகு, Al-Zn பூசப்பட்ட எஃகு அல்லது அலுமினிய கலவையாக இருக்கலாம். தீ பாதுகாப்பு, வெப்ப காப்பு மற்றும் பட்ஜெட் தேவைகளின் அடிப்படையில் முக்கிய பொருள் தேர்ந்தெடுக்கப்படுகிறது. பொதுவான முக்கிய விருப்பங்கள் ராக் கம்பளி, கடினமான பாலியூரிதீன் (PU), மற்றும் பாலிஸ்டிரீன் (EPS). முகங்கள் மற்றும் மையப்பகுதி பிசின் மூலம் பிணைக்கப்பட்டு, அழுத்தமான தோல் அமைப்பை உருவாக்குகிறது. உலோக முகங்கள் இழுவிசை மற்றும் அமுக்க சக்திகளைக் கொண்டு செல்கின்றன, அதே நேரத்தில் மையமானது வெட்டு அழுத்தத்தை மாற்றுகிறது மற்றும் முகங்களை பிரித்து வைத்திருக்கிறது, இதன் விளைவாக பேனல் எடையுடன் ஒப்பிடும்போது அதிக நெகிழ்வு விறைப்பு ஏற்படுகிறது.
கூரை ராக் கம்பளி சாண்ட்விச் பேனல்கள் பொதுவாக 50 மிமீ முதல் 200 மிமீ வரை தடிமன் கொண்டவை மற்றும் 900 மிமீ முதல் 1000 மிமீ வரை பயனுள்ள அகலம் கொண்டவை. PU சாண்ட்விச் பேனல்கள் 30 மிமீ முதல் 100 மிமீ தடிமன் வரை 1000 மிமீ பயனுள்ள அகலத்துடன் இருக்கும். EPS சாண்ட்விச் பேனல்கள் 50 மிமீ முதல் 250 மிமீ தடிமன் வரை 1150 மிமீ அல்லது 1200 மிமீ பயனுள்ள அகலத்துடன் கிடைக்கின்றன. பேனல் நீளம் பொதுவாக 12,000 மிமீ வரை இருக்கும், மேலும் திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயன் நீளத்தை உருவாக்கலாம்.
| செயல்திறன் காட்டி | பாலியூரிதீன் (PU) கோர் | ராக் கம்பளி கோர் | பாலிஸ்டிரீன் (இபிஎஸ்) கோர் | நிலையான குறிப்பு |
|---|---|---|---|---|
| மைய அடர்த்தி | ≥30 கிலோ/மீ³ | ≥100 கிலோ/மீ³ | ≥18 கிலோ/மீ³ | JC/T 868 / 869 / 689 |
| வெப்ப கடத்துத்திறன் | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | சுற்றுப்புற வெப்பநிலையில் அளவிடப்படுகிறது |
| பிணைப்பு வலிமை | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | எதிர்கொள்ளும் மற்றும் மையத்திற்கு இடையில் |
| எரிப்பு செயல்திறன் | வகுப்பு B1 | வகுப்பு A (எரியாத) | வகுப்பு B2 | ஜிபி 8624 |
| தீ தடுப்பு மதிப்பீடு | குறிப்பிடப்படவில்லை | ≥60 நிமிடம் தடிமன் ≥80 மிமீ | குறிப்பிடப்படவில்லை | தீ சோதனைகள் மூலம் சரிபார்க்கப்பட்டது |
| நெகிழ்வு சுமை திறன் | L₀/200 இல் ≥0.5 kN/m | L₀/250 இல் ≥0.5 kN/m | L₀/250 இல் ≥0.5 kN/m | விலகல் வரம்பு |
| பொதுவான தடிமன் | 30-100 மிமீ | 50-200 மிமீ | 50-250 மிமீ | தனிப்பயனாக்கக்கூடியது |
| பயனுள்ள அகலம் | 1000 மி.மீ | 900-1000 மிமீ | 1150-1200 மிமீ | நிலையான அகலங்கள் |
குழு ஒரு ஐ-பீம் போல செயல்படுகிறது. உலோக முகங்கள் விளிம்புகளாக செயல்படுகின்றன, இழுவிசை மற்றும் அழுத்த அழுத்தங்களை சுமந்து செல்கின்றன. கோர் வலையாக செயல்படுகிறது, வெட்டு சக்திகளை மாற்றுகிறது. மைய அடர்த்தி குறைவாக இருப்பதால், மைய தடிமன் அதிகரிப்பது குறிப்பிடத்தக்க எடையைச் சேர்க்காமல் நெகிழ்வு விறைப்புத்தன்மையை அதிகரிக்கிறது. மூன்று முக்கிய வகைகளும் குறிப்பிட்ட விலகல் வரம்பின் கீழ் 0.5 kN/m என்ற குறைந்தபட்ச நெகிழ்வு சுமை திறனை பூர்த்தி செய்ய வேண்டும். ராக் கம்பளி மற்றும் EPS பேனல்கள் L₀/250 இல் சோதிக்கப்படுகின்றன, PU பேனல்கள் L₀/200 இல் சோதிக்கப்படுகின்றன.
பிணைப்பு வலிமை தேவைகள் மைய வகையைப் பொறுத்து மாறுபடும். EPS பேனல்களுக்கு 0.1 MPaக்கு மேல் பிணைப்பு வலிமையும், PU பேனல்களுக்கு குறைந்தபட்சம் 0.09 MPa, மற்றும் ராக் கம்பளி பேனல்கள் 0.06 MPa க்கும் அதிகமாகவும் தேவை. தோலுரிப்பு சோதனையின் போது, முகத்தில் மீதமுள்ள மையப் பொருள் சமமாக விநியோகிக்கப்பட வேண்டும் மற்றும் பிணைக்கப்பட்ட பகுதியில் குறைந்தது 85% ஆக இருக்க வேண்டும். இந்த தேவையானது, முகங்களும் மையமும் ஒரே அலகாக தொடர்ந்து செயல்படுவதை உறுதிப்படுத்த உதவுகிறது.
தீ நடத்தை முக்கியமாக மையத்தால் தீர்மானிக்கப்படுகிறது. ராக் கம்பளி கோர்கள் எரியாதவை மற்றும் தடிமன் 80 மிமீ அல்லது அதற்கும் அதிகமாக இருக்கும்போது குறைந்தபட்சம் 60 நிமிடங்களுக்கு தீ தடுப்பு மதிப்பீட்டை வழங்குகின்றன. PU கோர்கள் வகுப்பு B1 ஃப்ளேம் ரிடார்டன்ட் மதிப்பீட்டை அடையலாம். EPS கோர்கள் வகுப்பு B2 என மதிப்பிடப்படுகின்றன மற்றும் குறைந்த தீ பாதுகாப்பு தேவைகள் உள்ள பகுதிகளுக்கு மட்டுமே. திட்ட தீ குறியீடுகள் முக்கிய தேர்வுக்கு வழிகாட்ட வேண்டும்.
PU கோர்கள் குறைந்த வெப்ப கடத்துத்திறனை 0.027 W/(m·K) அல்லது அதற்கும் குறைவாக வழங்குகின்றன, அதைத் தொடர்ந்து EPS 0.041 W/(m·K) மற்றும் ராக் கம்பளி 0.045 W/(m·K). தேர்வு காப்பு இலக்குகள், தீ மதிப்பீடு மற்றும் பட்ஜெட் ஆகியவற்றை சமநிலைப்படுத்த வேண்டும். கொடுக்கப்பட்ட இன்சுலேஷன் தேவைக்கு, PU பேனல்கள் EPS அல்லது ராக் கம்பளி பேனல்களை விட மெல்லியதாக இருக்கும்.
அதிக தீ அபாயம் உள்ள தொழில்துறை ஆலைகள், பொது கட்டிடங்கள், சுத்தம் அறைகள் மற்றும் தீ குறியீடுகள் வகுப்பு A பொருட்களை கட்டாயப்படுத்தும் பகுதிகள் போன்ற எரியாத உறை பொருட்கள் தேவைப்படும் கட்டிடங்களுக்கு ராக் வூல் கோர் பேனல்கள் பொருத்தமானவை. அவை நல்ல ஒலி உறிஞ்சுதலையும் வழங்குகின்றன, இது சத்தமில்லாத சூழலில் பயனுள்ளதாக இருக்கும்.

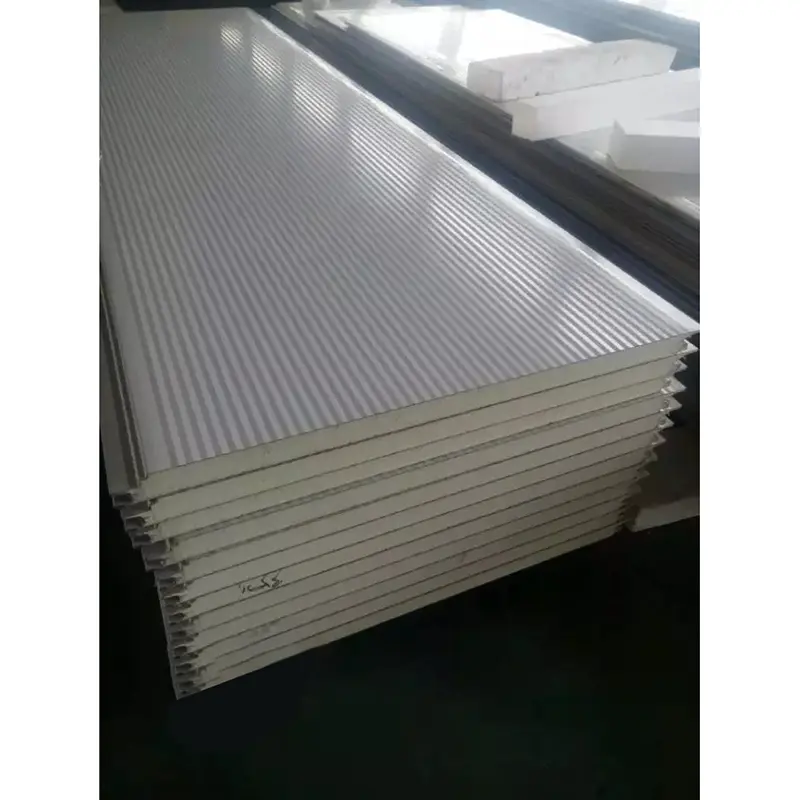

குளிர் சேமிப்பு, வெப்பநிலை-கட்டுப்படுத்தப்பட்ட கிடங்குகள் மற்றும் ஆற்றல் திறன் கொண்ட கட்டிடங்கள் போன்ற குறைந்த தடிமன் உள்ள அதிகபட்ச வெப்ப காப்பு தேவைப்படும் திட்டங்களுக்கு PU கோர் பேனல்கள் பொருத்தமானவை. அவற்றின் B1 தீ மதிப்பீடு பல பயன்பாடுகளில் ஏற்றுக்கொள்ளக்கூடியதாக உள்ளது, ஆனால் உள்ளூர் தீ விதிமுறைகள் உறுதிப்படுத்தப்பட வேண்டும்.

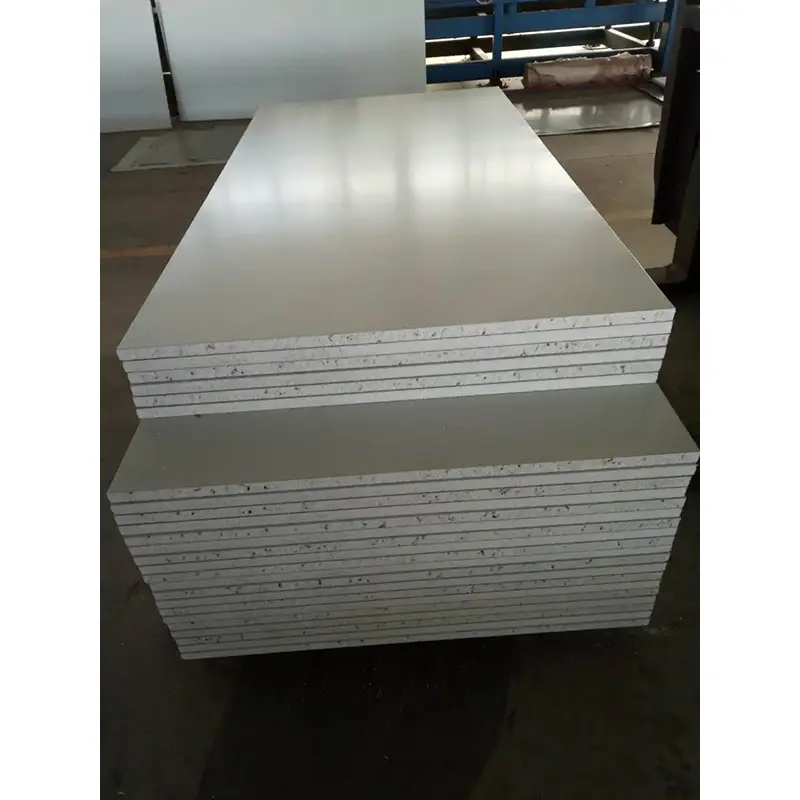

தற்காலிக கட்டமைப்புகள், விவசாய கட்டிடங்கள் மற்றும் சில கிடங்குகள் போன்ற குறைந்த தீ பாதுகாப்பு தேவைகள் கொண்ட கட்டிடங்களுக்கு EPS கோர் பேனல்கள் ஒரு பொருளாதார விருப்பமாகும். அவை குறைந்த செலவில் நல்ல காப்பு வழங்குகின்றன, ஆனால் அவற்றின் B2 மதிப்பீடு ஆக்கிரமிக்கப்பட்ட அல்லது அதிக ஆபத்துள்ள பகுதிகளில் பயன்படுத்துவதைக் கட்டுப்படுத்துகிறது.
ராக் கம்பளி இந்த மூன்றில் எரியாத ஒரே விருப்பம் மற்றும் அதிக தீ எதிர்ப்பை வழங்குகிறது. PU B1 ஐ அடைய முடியும், EPS B2 ஆகும். கடுமையான தீ குறியீடுகள் கொண்ட கட்டிடங்களுக்கு, ராக் கம்பளி பொதுவாக தேவைப்படுகிறது.
ஆமாம், சாண்ட்விச் பேனல்கள் சுவர்கள் மற்றும் கூரைகள் இரண்டிற்கும் பயன்படுத்தப்படலாம், ஆனால் கூரை பேனல்களுக்கு வலுவான சுயவிவரங்கள், சிறந்த வடிகால் வடிவமைப்பு மற்றும் அதிக காற்று மேம்படுத்துதல் எதிர்ப்பு போன்ற கூடுதல் அம்சங்கள் தேவைப்படலாம். தேர்ந்தெடுக்கப்பட்ட குழு கூரை சுமை தேவைகளை பூர்த்தி செய்கிறது என்பதை உற்பத்தியாளருடன் உறுதிப்படுத்தவும்.
PU ஒரு யூனிட் தடிமன் மற்றும் அதிக பிணைப்பு வலிமைக்கு சிறந்த வெப்ப காப்பு வழங்குகிறது, ஆனால் அதிக செலவாகும். EPS இலகுவானது மற்றும் மலிவானது. தடிமனான EPS பேனல் மூலம் காப்பு இலக்குகளை சந்திக்க முடிந்தால், அது மிகவும் சிக்கனமான தேர்வாக இருக்கலாம். வெப்ப கணக்கீடுகள் முடிவை வழிநடத்த வேண்டும்.
உலோக முகம் கொண்ட பாலியூரிதீன் சாண்ட்விச் பேனல்களுக்கு JC/T 868, உலோக முகம் கொண்ட ராக் கம்பளி சாண்ட்விச் பேனல்களுக்கு JC/T 869 மற்றும் உலோக முகம் கொண்ட பாலிஸ்டிரீன் சாண்ட்விச் பேனல்களுக்கு JC/T 689 ஆகியவை தொடர்புடைய தரநிலைகளில் அடங்கும். திட்ட விவரக்குறிப்புகள் மற்றும் ஏற்றுக்கொள்ளும் அளவுகோல்கள் இந்த ஆவணங்களைக் குறிக்க வேண்டும்.
