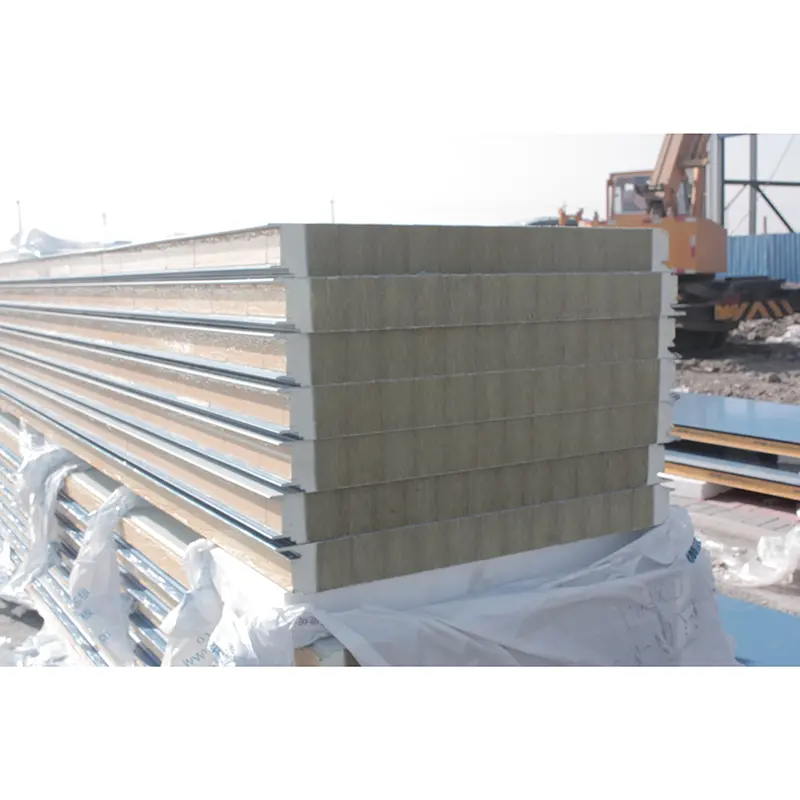

ராக் கம்பளி சாண்ட்விச் பேனல்கள் உலோக முகங்கள் மற்றும் ஒரு ராக் கம்பளி கோர் கொண்ட கலப்பு பேனல்கள் ஆகும். மையமானது பசால்ட் மற்றும் டோலமைட் போன்ற இயற்கை தாதுக்களிலிருந்து தயாரிக்கப்படுகிறது, அவை அதிக வெப்பநிலையில் உருகப்பட்டு, நான்கு-ரோல் மையவிலக்கு செயல்முறை மூலம் ஃபைபர் செய்யப்பட்டு, பைண்டர்கள் மற்றும் நீர் விரட்டிகளுடன் சிகிச்சையளிக்கப்பட்டு, பின்னர் கீற்றுகளாக குணப்படுத்தப்படுகின்றன. லேமினேஷனுக்கு முன், கோர் பட்டைகள் வெட்டப்பட்டு 90 டிகிரி சுழற்றப்படுகின்றன, இதனால் ஃபைபர் நோக்குநிலை பேனல் மேற்பரப்பில் செங்குத்தாக இருக்கும். இது சுருக்க வலிமை மற்றும் நெகிழ்வு விறைப்புத்தன்மையை மேம்படுத்துகிறது.
எதிர்கொள்ளும் பொருட்களில் 0.4 மிமீ முதல் 0.8 மிமீ வரை தடிமன் கொண்ட வண்ண-பூசிய எஃகு, கால்வனேற்றப்பட்ட எஃகு அல்லது Al-Zn அலாய் பூசப்பட்ட எஃகு ஆகியவை அடங்கும். கிடைக்கக்கூடிய மேற்பரப்பு பூச்சுகள் பாலியஸ்டர் (PE), சிலிகான்-மாற்றியமைக்கப்பட்ட பாலியஸ்டர் (SMP), அதிக நீடித்த பாலியஸ்டர் (HDP) அல்லது PVDF ஃப்ளோரோகார்பன். ராக் கம்பளி மைய அடர்த்தி 100 கிலோ/மீ³ முதல் 150 கிலோ/மீ³ வரை இருக்கும், நிலையான விருப்பமாக 120 கிலோ/மீ³ உள்ளது. மையமானது ஒரு ஒருங்கிணைந்த குழுவை உருவாக்குவதற்கு அதிக வலிமை கொண்ட பசையுடன் உலோக முகங்களுடன் பிணைக்கப்பட்டுள்ளது.
திட்டத் தேவைகளுக்கு ஏற்ப பேனல் தடிமன் 50 மிமீ முதல் 150 மிமீ வரை தனிப்பயனாக்கலாம். பயனுள்ள அகலம் பொதுவாக 900 மிமீ அல்லது 1000 மிமீ ஆகும், நெளி சுயவிவரங்களுக்கு 1000 மிமீ பயன்படுத்தப்படுகிறது. போக்குவரத்து நிலைமைகளைப் பொறுத்து பேனல் நீளம் 15,000 மிமீ வரை அடையலாம்.
| செயல்திறன் காட்டி | அளவுரு / விவரக்குறிப்பு | அடிப்படை அல்லது குறிப்புகள் |
|---|---|---|
| நிர்வாக தரநிலை | ஜிபி/டி 23932-2009 | கட்டிட பயன்பாட்டிற்கான உலோக முகம் கொண்ட வெப்ப காப்பு சாண்ட்விச் பேனல்கள் |
| எதிர்கொள்ளும் பொருள் | வண்ண பூசிய எஃகு / கால்வனேற்றப்பட்ட எஃகு / Al-Zn பூசப்பட்ட எஃகு | தடிமன் 0.4-0.8 மிமீ |
| முக்கிய பொருள் | பாறை கம்பளி (பசால்ட் ஃபைபர்) | பேனல் மேற்பரப்புக்கு செங்குத்தாக இழைகள்; ஸ்லாக் கம்பளி உள்ளடக்கம் விலக்கப்பட்டுள்ளது |
| மைய அடர்த்தி | 100-150 கிலோ/மீ³ | நிலையான 120 கிலோ/மீ³ |
| வெப்ப கடத்துத்திறன் | ≤0.043 W/(m·K) | சுற்றுப்புற வெப்பநிலையில் அளவிடப்படுகிறது |
| பிணைப்பு வலிமை | >0.06 MPa | எதிர்கொள்ளும் மற்றும் மையத்திற்கு இடையில் |
| பீல் பாண்ட் பகுதி | ≥85% | உரிக்கப்பட்ட மேற்பரப்பு ஒன்றுக்கு |
| நெகிழ்வு சுமை திறன் | விலகல் L₀/250 இல் ≥0.5 kN/m² | நிலையான குறைந்தபட்ச தேவை |
| எரிப்பு செயல்திறன் | வகுப்பு A (எரியாத) | GB 8624 வகுப்பு A (A1) |
| தீ தடுப்பு மதிப்பீடு | 50 மிமீ ≥ 60 நிமிடம்; 100 மிமீ ≥ 120 நிமிடம்; 150 மிமீ ≥ 180 நிமிடம் | தீ தடுப்பு சோதனைகள் மூலம் சரிபார்க்கப்பட்டது |
| பொதுவான தடிமன் | 50-150 மிமீ | தனிப்பயனாக்கக்கூடியது |
| பயனுள்ள அகலம் | 900-1000 மிமீ | நாக்கு மற்றும் பள்ளம் 900-1000 மிமீ; நெளி 1000 மிமீ |
ராக் வுல் கோர் என்பது GB 8624 கிளாஸ் A (A1) எரியாத தரநிலையை சந்திக்கும் ஒரு கனிம இழைமப் பொருளாகும். 50 மிமீ தடிமன் கொண்ட ராக் கம்பளி சாண்ட்விச் பேனல் குறைந்தபட்சம் 60 நிமிடங்களுக்கும், 100 மிமீ பேனல் குறைந்தபட்சம் 120 நிமிடங்களுக்கும், 150 மிமீ பேனல் குறைந்தபட்சம் 180 நிமிடங்களுக்கும் தீ தடுப்பு நேரத்தை வழங்குகிறது என்பதை தீ தடுப்பு சோதனைகள் சரிபார்க்கின்றன. மையமானது 1000 ° C க்கும் அதிகமான வெப்பநிலையைத் தாங்கும். நெருப்பில் வெளிப்படும் போது அது எரிக்கவோ, உருகவோ அல்லது உருகிய துளிகளை உருவாக்கவோ இல்லை, மேலும் அது நச்சுப் புகைகளை வெளியிடாது. இந்த செயல்திறன், சுத்தமான அறைகளின் வடிவமைப்பிற்கான குறியீட்டில் குறிப்பிடப்பட்டுள்ளவை உட்பட, உறை பொருட்களைக் கட்டுவதற்கான கட்டாய தீ பாதுகாப்பு தேவைகளை பூர்த்தி செய்கிறது. ஹுவைனன் மைனிங் குழுமத்தின் பொது கொள்முதல் திட்டத்திற்கு, ராக் கம்பளி சாண்ட்விச் பேனல்களுக்கு ஒரு கிளாஸ் தீ மதிப்பீடு தேவைப்பட்டது, இது தொழில்துறை பயன்பாடுகளில் தீ பாதுகாப்புக்கான முக்கியமான தேவையை பிரதிபலிக்கிறது.
ராக் கம்பளி மையத்தின் வெப்ப கடத்துத்திறன் 0.040 W/(m·K) இலிருந்து 0.048 W/(m·K) வரை இருக்கும், சுற்றுப்புற வெப்பநிலையில் மதிப்பு 0.043 W/(m·K)க்கு மிகாமல் இருக்கும். 100 மிமீ தடிமன் கொண்ட ராக் கம்பளி சாண்ட்விச் பேனல் 0.404 W/(m²·K) க்கு மேல் இல்லாத வெப்பப் பரிமாற்றக் குணகத்தைக் கொண்டுள்ளது, இது ஆற்றல் நுகர்வில் 75% குறைப்புக்கான தேசிய தரநிலையை நேரடியாக சந்திக்கிறது. BASF ஜான்ஜியாங் வெர்பண்ட் தள திட்டத்தின் சுவர் மற்றும் கூரை அமைப்புகளில் ராக் கம்பளி கோர்கள் பயன்படுத்தப்பட்டன, இது உட்புற மற்றும் வெளிப்புற இடங்களுக்கு இடையே வெப்ப பரிமாற்றத்தை திறம்பட குறைக்கிறது மற்றும் தொழிற்சாலை மற்றும் அலுவலக பகுதிகளில் ஆற்றல் நுகர்வு குறைக்கிறது.
உலோக முகங்கள் மற்றும் ராக் கம்பளி மையத்திற்கு இடையே உள்ள பிணைப்பு வலிமை 0.06 MPa ஐ விட அதிகமாக இருக்க வேண்டும். தோலுரித்தல் சோதனைகளில், உலோக முகப்புகளில் மீதமுள்ள மையப் பொருள் சமமாக விநியோகிக்கப்பட வேண்டும் மற்றும் பிணைக்கப்பட்ட பரப்பளவில் குறைந்தபட்சம் 85% ஆக இருக்க வேண்டும். நடுப்பகுதி விலகல் L₀/250 ஐ அடையும் போது, நெகிழ்வு சுமை திறன் 0.5 kN/m² க்கும் குறைவாக இருக்க வேண்டும். ஒரு 100 மிமீ தடிமன் கொண்ட தீ-எதிர்ப்பு ராக் கம்பளி சாண்ட்விச் பேனலுக்கு, அளவிடப்பட்ட நெகிழ்வு சுமை திறன் 2.68 kN/m² ஐ எட்டியது, இது குறைந்தபட்ச தேவையை கணிசமாக மீறுகிறது. 120 கிலோ/மீ³ மைய அடர்த்தி மற்றும் பேனல் மேற்பரப்பிற்கு செங்குத்தாக இருக்கும் ஃபைபர் நோக்குநிலை ஆகியவை நீண்ட கால பயன்பாட்டின் போது கட்டமைப்பு விறைப்பு மற்றும் நெகிழ்வு செயல்திறனை வழங்குகிறது.
ராக் கம்பளி மையத்தின் நுண்துளை ஃபைபர் அமைப்பு அளவிடக்கூடிய ஒலி உறிஞ்சுதலை வழங்குகிறது. 50 மிமீ தடிமன் கொண்ட பேனல் 29 dB எடையுள்ள ஒலி காப்பு மதிப்பை அடைகிறது, இது கூரையில் மழை அல்லது ஆலங்கட்டி தாக்கத்தால் ஏற்படும் உட்புற சத்தத்தை திறம்பட குறைக்கிறது. ISO 354 சோதனையின்படி, ஒலி உறிஞ்சுதல் செயல்திறன் DELTA LA = 15.7 dB(A) ஐ அடைகிறது.
ராக் கம்பளி சாண்ட்விச் பேனல்கள் பல நிஜ உலக திட்டங்களில் சரிபார்க்கப்பட்டது. BASF ஜான்ஜியாங் வெர்பண்ட் தளம், BASF குழுமத்தின் மூன்றாவது-பெரிய ஒருங்கிணைந்த உற்பத்தித் தளம் உலகளவில், ராக் கம்பளி சாண்ட்விச் பேனல் அமைப்புகளை சுவர்கள் மற்றும் கூரைகளுக்குப் பயன்படுத்தியது. தயாரிப்பு அதிக ஈரப்பதம், அதிக உப்புத்தன்மை கொண்ட கடலோர நிலைமைகள் மற்றும் சூறாவளி வெளிப்பாடு ஆகியவற்றின் கீழ் வானிலை எதிர்ப்பு மற்றும் கட்டமைப்பு நிலைத்தன்மையை நிரூபித்தது.
ஷாங்காயில் ஒரு பெரிய தீம் பார்க், பெய்ஜிங்கில் ஒரு உயரமான கட்டிடம் மற்றும் குவாங்சோ மற்றும் லுயோயாங்கில் உள்ள தொழில்துறை ஆலைகள் உள்ளிட்ட பிற திட்டங்கள், வெப்ப காப்பு, ஒலிப்புகாப்பு மற்றும் தீ பாதுகாப்பு ஆகியவற்றை மேம்படுத்துவதற்கு பொருளைப் பயன்படுத்தியுள்ளன.
Yixing Yunxi வர்த்தக கட்டிடம் மற்றும் ஜிங்டாங் கிடங்கில் கூரை புதுப்பித்தல் திட்டங்களில் ஏற்கனவே உள்ள கூரைகளை ராக் கம்பளி சாண்ட்விச் பேனல்கள் மூலம் முழுமையாக மாற்றுவது மற்றும் கட்டமைப்பை வலுப்படுத்த உலோக ஆதரவு அமைப்புகளைச் சேர்ப்பது, ஒட்டுமொத்த சுமை தாங்கும் திறன் மற்றும் காற்றழுத்த எதிர்ப்பு ஆகியவற்றை மேம்படுத்துகிறது.
ராக் வூல் கோர் எரியாதது மற்றும் கிளாஸ் A தீ மதிப்பீட்டை அடைகிறது. பாலியூரிதீன் கோர்கள் பொதுவாக B1 அல்லது B2 என மதிப்பிடப்படுகின்றன. தொழில்துறை ஆலைகள், பொது கட்டிடங்கள் மற்றும் சுத்தமான அறைகள் போன்ற உயர் தீ பாதுகாப்பு தேவைகள் கொண்ட கட்டிடங்களுக்கு, ராக் கம்பளி சாண்ட்விச் பேனல்கள் மிகவும் நம்பகமான விருப்பமாகும்.
சப்ளையரிடமிருந்து மூன்றாம் தரப்பு சோதனை அறிக்கைகளைக் கோரவும் மற்றும் GB/T 23932-2009 தேவைகளுக்கு எதிராக வெப்ப கடத்துத்திறன், பிணைப்பு வலிமை, தோல் பகுதி, தீ தடுப்பு மதிப்பீடு மற்றும் எரிப்பு செயல்திறன் போன்ற முக்கிய குறிகாட்டிகளை சரிபார்க்கவும். ஆன்-சைட் ஆய்வு மேற்பரப்பின் தட்டையான தன்மை, வெட்டு விளிம்புகளில் மைய சீரான தன்மை மற்றும் எதிர்கொள்ளும் கீறல்கள் இல்லாதது ஆகியவற்றை உள்ளடக்கியிருக்க வேண்டும்.
PVDF அல்லது HDP பூச்சுகள் கொண்ட பேனல்கள் சாதாரண பயன்பாடு மற்றும் பராமரிப்பு நிலைமைகளின் கீழ் 20 ஆண்டுகளுக்கு மேல் நீடிக்கும். உண்மையான சேவை வாழ்க்கை சுற்றுச்சூழல் அரிப்பு, புற ஊதா வெளிப்பாடு, இயந்திர சேதம் மற்றும் பிற காரணிகளைப் பொறுத்தது. வழக்கமான ஆய்வு மற்றும் பராமரிப்பு சேவை காலத்தை நீட்டிக்க முடியும்.
ஆம். பேனல் தடிமன், நீளம், எதிர்கொள்ளும் நிறம் மற்றும் பூச்சு வகை ஆகியவற்றைத் தனிப்பயனாக்கலாம். வடிவமைப்பு கட்டத்தின் போது உற்பத்தியாளருடன் உற்பத்தி சகிப்புத்தன்மை, குறைந்தபட்ச ஆர்டர் அளவுகள் மற்றும் விநியோக நேரங்களை உறுதிப்படுத்த பரிந்துரைக்கப்படுகிறது.

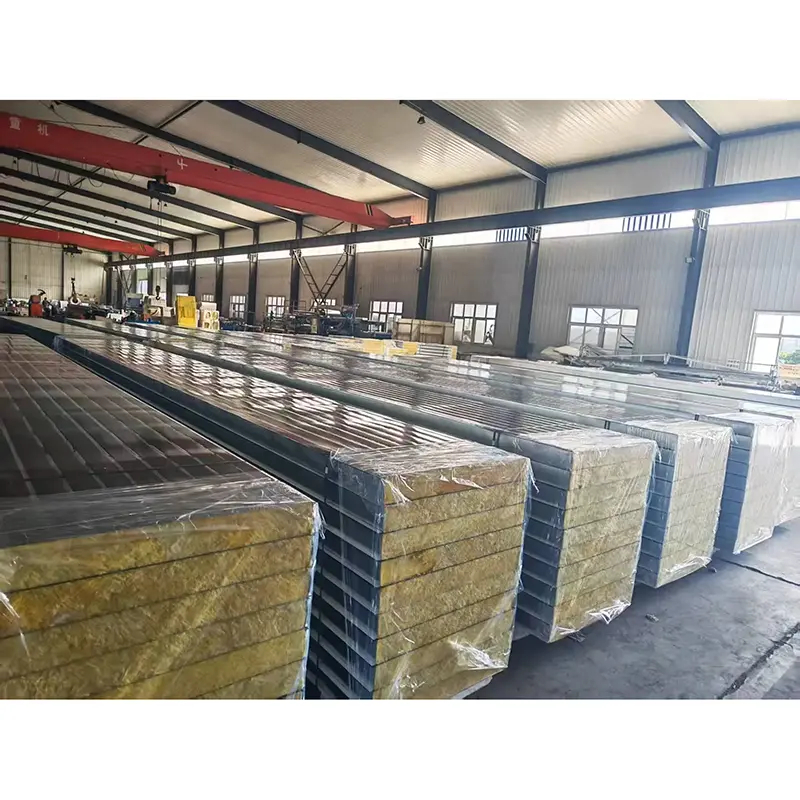

ஒவ்வொரு தொகுதிக்கும் உள்வரும் மூலப்பொருட்கள் பரிசோதிக்கப்படுகின்றன, இதில் எதிர்கொள்ளும் தடிமன், பூச்சு ஒட்டுதல், மைய அடர்த்தி மற்றும் ஃபைபர் நோக்குநிலை ஆகியவை அடங்கும். செயல்முறை ஆய்வுகள் பரிமாணங்கள், பிணைப்பு மற்றும் மேற்பரப்பு தரத்தை உள்ளடக்கியது. முடிக்கப்பட்ட தயாரிப்புகள் ஏற்றுமதிக்கு முன் பேக்கேஜிங் மற்றும் குவியலுக்காக சரிபார்க்கப்படுகின்றன. அனைத்து தயாரிப்புகளும் GB/T 23932-2009 இன் படி தொழிற்சாலை ஆய்வு அறிக்கைகளுடன் வழங்கப்படலாம். திட்டக் கோரிக்கையின் பேரில் மூன்றாம் தரப்பு வகை சோதனை அறிக்கைகளும் கிடைக்கும்.
