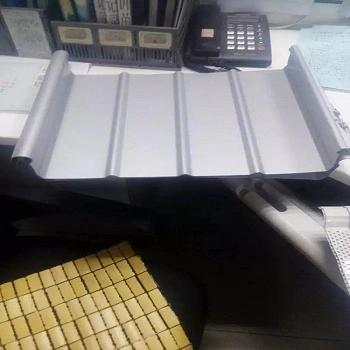

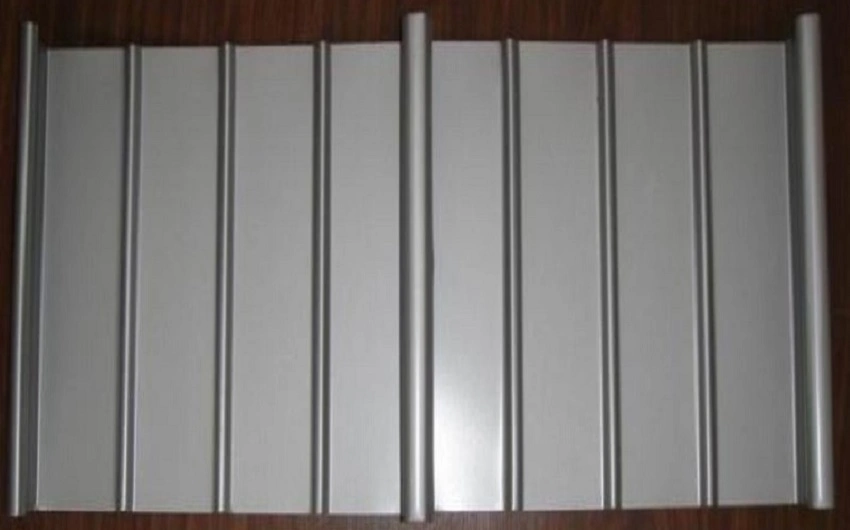

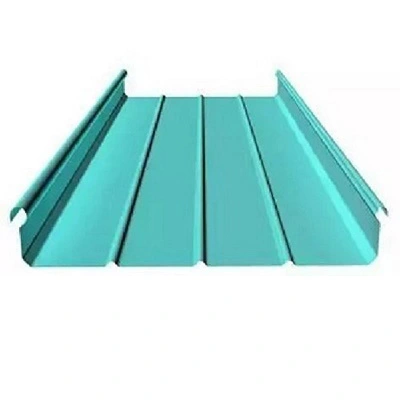

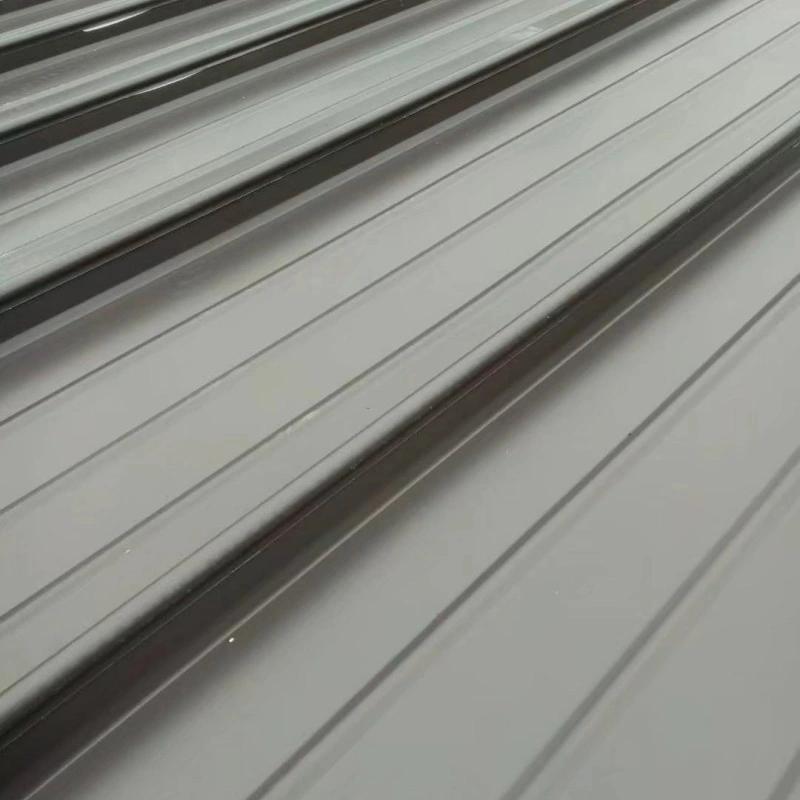

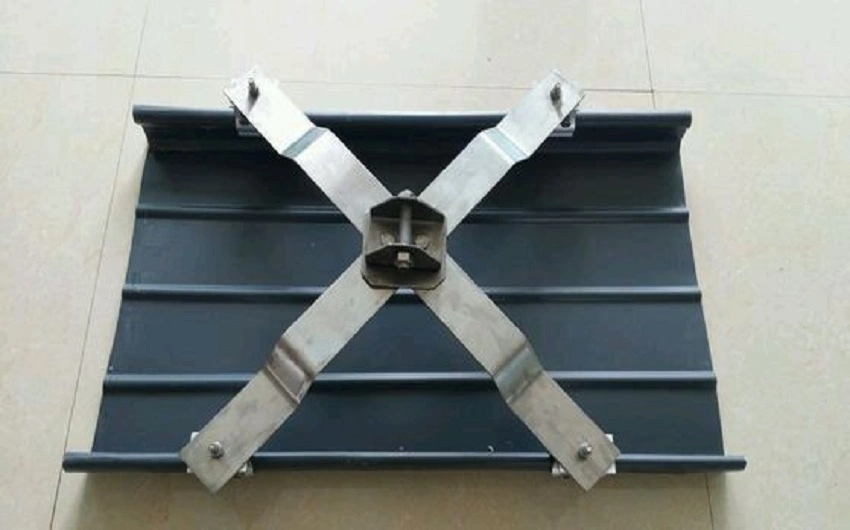

கட்டிடக்கலை கூரை மற்றும் சுவர் உறைப்பூச்சுக்கான அலுமினியம்-மெக்னீசியம்-மாங்கனீசு உலோகப் பேனல்கள், AA3004 தொடரின் அலுமினியம்-மெக்னீசியம்-மாங்கனீசு கலவையிலிருந்து உருவாக்கப்பட்ட ரோல். கலவையில் தோராயமாக 1.0% முதல் 1.5% வரை மாங்கனீசு, 0.8% முதல் 1.3% மெக்னீசியம், சிறிய அளவு சிலிக்கான் மற்றும் தாமிரம் மற்றும் சமநிலை அலுமினியம் உள்ளது. இந்த கலவை குறைந்த எடை, போதுமான வலிமை மற்றும் அரிப்பு எதிர்ப்பு ஆகியவற்றின் பயனுள்ள கலவையை வழங்குகிறது, மேலும் இது நிலையான சீமிங் மற்றும் ரோல் உருவாக்கும் கருவிகளுடன் இணக்கமானது. SENBO இந்த பேனல்களை அலாய் கிரேடு, தாள் தடிமன் மற்றும் பூச்சு தரம் ஆகியவற்றில் உள்வரும் காசோலைகளை வழங்குகிறது, மேலும் சுயவிவரத் துல்லியத்திற்காக உருவாக்கும் கோடுகள் கண்காணிக்கப்படுகின்றன.
விமான நிலைய முனையங்கள், அதிவேக ரயில் நிலையங்கள், விளையாட்டு அரங்கங்கள் மற்றும் கண்காட்சி மையங்கள் போன்ற பெரிய பொது கட்டிடங்களுக்கு பேனல்கள் பரவலாகக் குறிப்பிடப்பட்டுள்ளன. மேற்பரப்பு ப்ரீ-ரோல் பூச்சுகளைப் பெறுகிறது, பொதுவாக PVDF ஆனது ஃப்ளோரோகார்பன் பிசின் உள்ளடக்கம் 70% க்கு மேல் உள்ளது, இது வண்ண நிலைத்தன்மையையும் வானிலை எதிர்ப்பையும் வழங்குகிறது. கூரை அமைப்பு ஸ்லைடிங் டி-கிளிப்களுடன் நிற்கும் மடிப்பு சுயவிவரத்தை அடிப்படையாகக் கொண்டது. வெப்ப இயக்கத்தை அனுமதிக்கும் போது கிளிப்புகள் பேனல்களை பாதுகாப்பாக வைத்திருக்கின்றன, மேலும் தையல் பூட்டு முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை நீர்ப்புகா மூட்டை உருவாக்குகிறது.
| பொருள் | மதிப்பு | குறிப்பு அல்லது குறிப்புகள் |
|---|---|---|
| அடிப்படை பொருள் தரம் | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, இருப்பு அலுமினியம் |
| பொதுவான தடிமன் | 0.7-1.2 மிமீ | நெளி தாள்கள் 0.6 மிமீ வரை கிடைக்கும் |
| பொதுவான சுயவிவரங்கள் | YX65-300/400/430/500, YX25-300/330/430 | நிற்கும் மடிப்பு அமைப்புகள்; தனிப்பயன் சுயவிவரங்கள் கிடைக்கின்றன |
| அடர்த்தி | 2.73 g/cm³ | எஃகு மூன்றில் ஒரு பங்கு |
| இழுவிசை வலிமை | 240-285 MPa | AA3004 H36/H46 நிதானம் |
| மகசூல் வலிமை | ≥190 MPa | குறைந்தபட்சம் குறிப்பிடப்பட்டுள்ளது |
| நீட்சி | ≥3% | இடைவேளையில் |
| நேரியல் விரிவாக்க குணகம் | 0.000023 /°C | 20-100°C வரம்பு |
| தீ மதிப்பீடு | வகுப்பு A1 | எரியாத |
| வடிவமைப்பு சேவை வாழ்க்கை | > 50 ஆண்டுகள் | பூச்சு உத்தரவாதம் 15-20 ஆண்டுகள் |
| தொடர்புடைய தரநிலைகள் | GB 50345, GB 50207, EN 573-3 | தேசிய மற்றும் சர்வதேச குறிப்புகள் |
அலுமினியத்தின் அடர்த்தி 2.73 g/cm³ ஆகும், இது எஃகின் மூன்றில் ஒரு பங்கு. இங்கு பயன்படுத்தப்படும் AA3004 அலாய் 240 MPa முதல் 285 MPa வரை இழுவிசை வலிமையையும், குறைந்தது 190 MPa மகசூல் வலிமையையும் காட்டுகிறது. இந்த மதிப்புகள் கூரை அமைப்பை ஒப்பிடக்கூடிய எஃகு கூரையை விட இலகுவாக இருக்க அனுமதிக்கின்றன, இது துணை அமைப்பு மீது சுமையை குறைக்கிறது. நீண்ட கால கட்டிடங்கள் மற்றும் புனரமைப்பு வேலைகளில், எடை சேமிப்பு சுமார் 30% ஐ எட்டும்.
காற்றில் வெளிப்படும் போது, பேனல் மேற்பரப்பு அடர்த்தியான அலுமினிய ஆக்சைடு அடுக்கை உருவாக்குகிறது, இது மேலும் அரிப்பைக் குறைக்கிறது. கலவையானது பல அமிலங்கள் மற்றும் காரங்களின் தாக்குதலை எதிர்க்கிறது, மேலும் PVDF பூச்சு மற்றொரு பாதுகாப்பு தடையை சேர்க்கிறது. இந்த பண்புகள் அடிப்படை உலோகத்திற்கான 50 ஆண்டுகளுக்கு அப்பால் வடிவமைப்பு ஆயுளை ஆதரிக்கின்றன. பூச்சு அமைப்பு பொதுவாக 15 முதல் 20 ஆண்டுகள் வரை உத்தரவாதத்தைக் கொண்டுள்ளது.

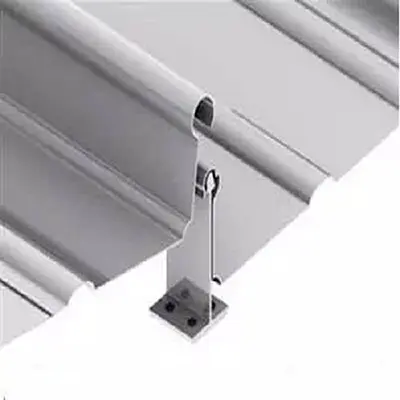

நிற்கும் மடிப்பு சுயவிவரமானது டி-கிளிப்களைப் பயன்படுத்துகிறது, அவை வெப்ப இயக்கத்திற்கு இடமளிக்க கூரை சாய்வில் சறுக்குகின்றன. பேனல்கள் முன்பே தயாரிக்கப்பட்டு தளத்தில் கூடியிருக்கின்றன, இது கட்டுமான நேரத்தை 30% க்கும் அதிகமாக குறைக்கிறது மற்றும் 3 மிமீக்குள் நிறுவல் சகிப்புத்தன்மையை வைத்திருக்கிறது. Xi'an-Yan'an இரயில்வேயில் Fuping சவுத் ஸ்டேஷனில், 4,000 m² கூரையானது ஊடுருவாத இயந்திர பூட்டு அமைப்பைப் பயன்படுத்தியது. இதன் விளைவாக, நல்ல காற்று எழுச்சி எதிர்ப்பு மற்றும் சிக்கலான வடிவங்களைப் பின்பற்றும் திறன் கொண்ட நீர்ப்புகா மேற்பரப்பு இருந்தது. 4,585 m² கூரை பரப்பளவைக் கொண்ட Gaoling Station, ஸ்டேண்டிங் தையல் பேனல், ஒரு நீர்ப்புகா அடுக்கு, காப்பு, ஒரு நீராவி தடுப்பு, ஒரு ஒலி அடுக்கு மற்றும் Al-Zn பூசப்பட்ட விவரப்பட்ட அடிப்படைத் தாள் ஆகியவற்றை உள்ளடக்கிய ஒரு கூட்டு கட்டமைப்பைப் பயன்படுத்தியது.
கூரை அமைப்பு ஒரு வகுப்பு A1 தீ மதிப்பீட்டை அடைகிறது. 660 டிகிரி செல்சியஸ் உருகும் புள்ளியுடன், அலுமினியமானது மேற்பரப்பு முழுவதும் சுடரைப் பரப்புவதை விட உள்நாட்டில் தீயில் எரிகிறது, இது தீயை அணைக்க உதவுகிறது. மின்னல் பாதுகாப்பிற்காக, குறைந்தபட்சம் 0.7 மிமீ தடிமன் கொண்ட பேனல்கள் GB 50057 இன் படி காற்று நிறுத்தும் சாதனங்களாக நேரடியாக செயல்படலாம். இது மின்னல் கடத்திகளுக்கான தனி கூரை ஊடுருவல்களின் தேவையை நீக்குகிறது.

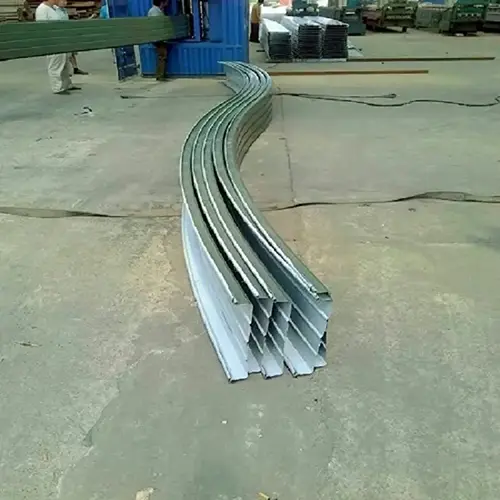

அலாய் நேராக, குவிந்த வளைந்த, குழிவான வளைந்த மற்றும் விசிறி வடிவ பேனல்களாக உருவாக்கப்படலாம். இது ஒற்றை சாய்வு, இரட்டை சாய்வு, ஒற்றை வளைவு மற்றும் இரட்டிப்பாக வளைந்த கூரை வடிவவியலை ஆதரிக்கிறது. ஆன்-சைட் சீமிங் செயல்பாடுகளின் போது பொருளின் டக்டிலிட்டி உதவுகிறது.
பொருள் சான்றிதழ்கள் அலாய் தரம், இயந்திர பண்புகள் மற்றும் பூச்சு வகை ஆகியவற்றை உறுதிப்படுத்த வேண்டும். உற்பத்தியின் போது பரிமாண சோதனைகள் அட்டைப் பலகத்தின் அகலம், விலா எலும்பு உயரம் மற்றும் நீளம். பெரிய திட்டங்களுக்கு, மாதிரிகள் பூச்சு தடிமன் மற்றும் ஒட்டுதலுக்காக சோதிக்கப்படலாம். ஆன்-சைட் பெறுதல் நிறுவலுக்கு முன் பேனல் எண்ணிக்கை, சுயவிவரம் மற்றும் மேற்பரப்பு நிலையை சரிபார்க்க வேண்டும்.
3003 போன்ற பொதுவான வணிக உலோகக் கலவைகளை விட AA3004 அதிக மாங்கனீசு மற்றும் மெக்னீசியத்தைக் கொண்டுள்ளது. இது சிறந்த வலிமை மற்றும் அரிப்பு எதிர்ப்பை வழங்குகிறது, அதே சமயம் தையல் சுயவிவரங்களை நிலைநிறுத்துவதற்கு போதுமானதாக இருக்கும். இந்த சமநிலை காரணமாக இது கூரைக்கு பரவலாக பயன்படுத்தப்படுகிறது.
ஆம், அதே பொருள் மற்றும் நிற்கும் மடிப்பு அமைப்பு சுவர் உறைப்பூச்சுக்கு பயன்படுத்தப்படலாம். சுயவிவர பரிமாணங்கள் வேறுபடலாம், மேலும் சுவர்களுக்கான காற்று சுமை தேவைகள் தனித்தனியாக சரிபார்க்கப்பட வேண்டும்.
வளைந்த பேனல்கள் ரோல் உருவாக்கம் அல்லது தேவையான ஆரம் பிரேக்கிங் மூலம் உருவாக்கப்படுகின்றன. குறுகலான பேனல்கள் தாளை உருவாக்கும் முன் மாறி அகலத்திற்கு வெட்டுவதன் மூலம் செய்யப்படுகின்றன. உருவாக்கும் வரம்புகள் பேனல் சுயவிவரம் மற்றும் பொருளின் தன்மையைப் பொறுத்தது, எனவே வடிவமைப்பின் தொடக்கத்தில் சப்ளையர் சாத்தியத்தை உறுதிப்படுத்த வேண்டும்.
ஒரு நீராவி கட்டுப்பாட்டு அடுக்கு பொதுவாக கூரையின் கட்டமைப்பில் சேர்க்கப்பட்டுள்ளது, இது ஈரப்பதமான காற்று காப்புக்கு வருவதைத் தடுக்கிறது மற்றும் ஒடுக்கத்தை ஏற்படுத்துகிறது. குறிப்பிட்ட அடுக்குகள் கட்டிடத்தின் பயன்பாடு மற்றும் காலநிலையைப் பொறுத்தது. கூரை அமைப்பு வடிவமைப்பாளர் பொருத்தமான கட்டமைப்பைக் குறிப்பிட வேண்டும்.
