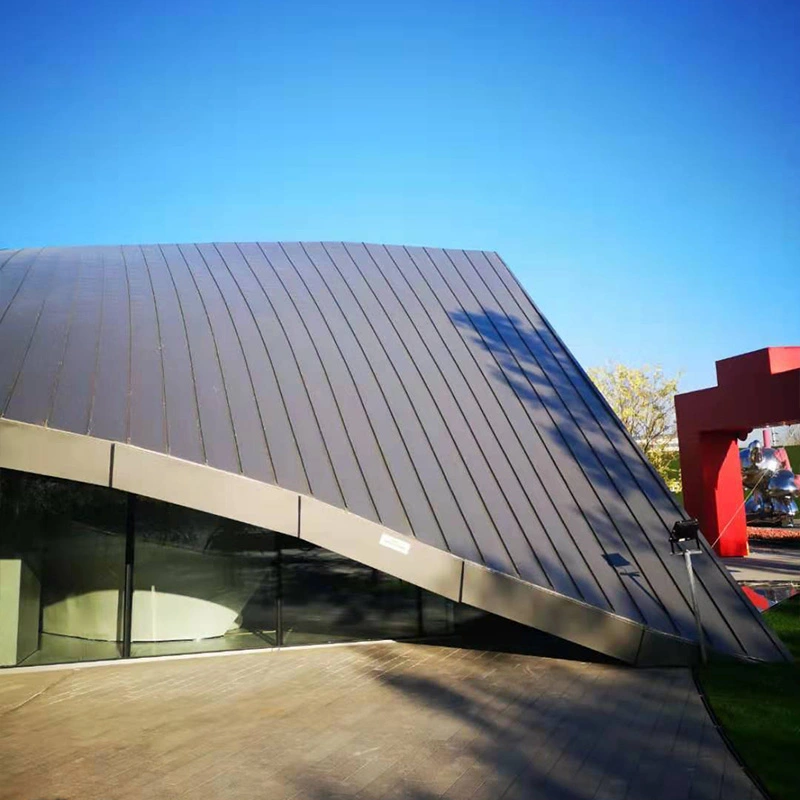

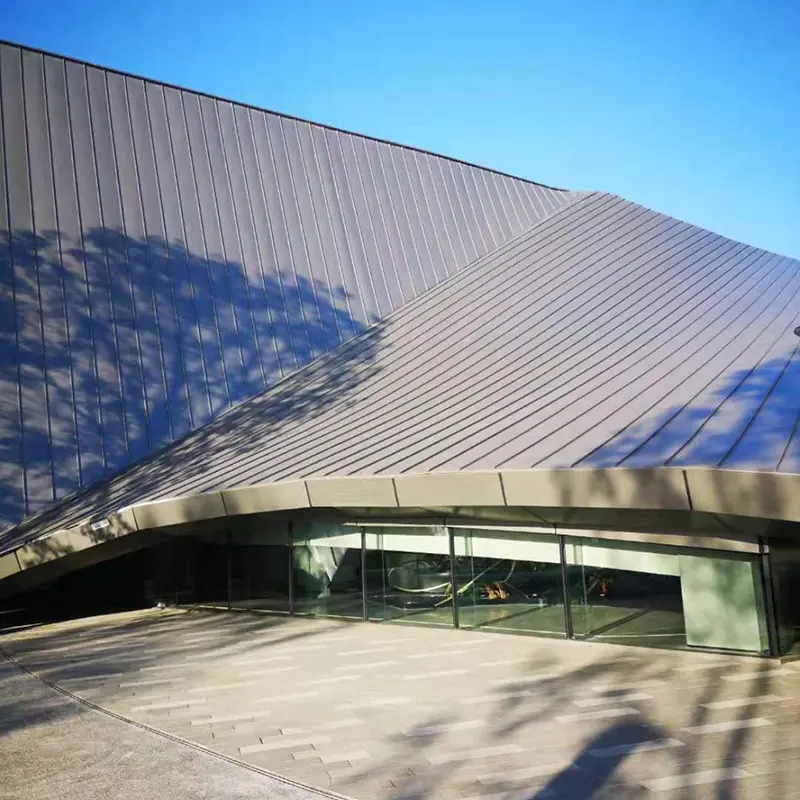

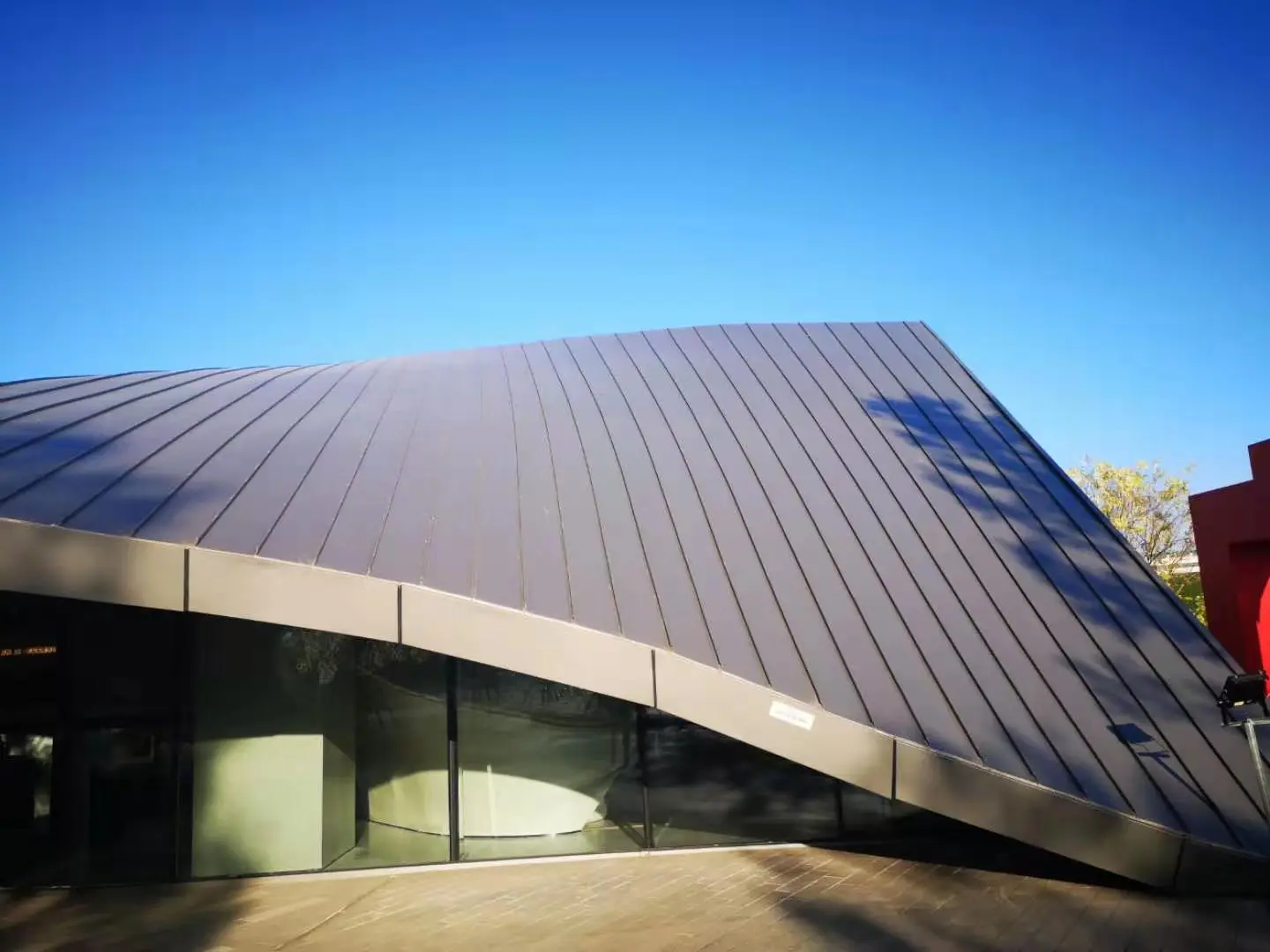

உலோக கூரை அலங்கார பேனல்கள்

உலோக கூரை அலங்கார பேனல்கள் ஒரு உலோக கூரை அமைப்பின் வெளிப்புற காட்சி அடுக்கை உருவாக்குகின்றன, இது நீர்ப்புகா அடுக்கிலிருந்து தனித்தனியாக நிறுவப்பட்டுள்ளது. நீர்ப்புகாப்பு என்பது கீழே உள்ள கட்டமைப்பு கூரை பேனலால் கையாளப்படுகிறது, அதே சமயம் அலங்கார குழு கட்டிடக்கலை வடிவத்தை வெளிப்படுத்துகிறது மற்றும் நிழல், ஒலி மேம்பாடு மற்றும் நீர்ப்புகா சவ்வுக்கான பாதுகாப்பு போன்ற இரண்டாம் நிலை நன்மைகளை வழங்குகிறது. SENBO இந்த பேனல்களுக்கு பொருள் சான்றிதழ்கள் மற்றும் பரிமாண ஆய்வு பதிவுகளை வழங்குகிறது, மேலும் திட்டக்குழுவானது பேனல் தளவமைப்பு மற்றும் நிறுவல் வரிசைமுறைக்கான தொழில்நுட்ப ஆதரவை வழங்குகிறது.

பொருள் தேர்வுகள்

அலங்கார குழு பொருள் தேர்வு தேவையான வடிவம், எடை மற்றும் வானிலை எதிர்ப்பு சார்ந்துள்ளது. பின்வரும் விருப்பங்கள் பொதுவாகப் பயன்படுத்தப்படுகின்றன:

• அலுமினிய அலாய் ஒற்றை தோல் பேனல்கள்:பொதுவாக 2.0 மிமீ முதல் 3.0 மிமீ தடிமன் கொண்ட பிவிடிஎஃப் பூச்சு. அவை பரந்த வண்ண வரம்பு, சிக்கலான வடிவங்களுக்கான நல்ல வடிவம் மற்றும் குறைந்த எடை ஆகியவற்றை வழங்குகின்றன.
• Al-Mg-Mn அலாய் விவரப்பட்ட தாள்கள்:கிரேடுகள் AA3004 அல்லது AA3003, இழுவிசை வலிமை 240 MPa முதல் 285 MPa மற்றும் அடர்த்தி 2.73 g/cm³, எஃகு மூன்றில் ஒரு பங்கு. 50 ஆண்டுகளுக்கும் மேலான சேவைக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் வளைந்த கூரைகளுக்கு ஏற்றது.
• அலுமினிய தேன்கூடு கலவை பேனல்கள்:0.8 மிமீ முதல் 1.0 மிமீ அலுமினியத்தின் முகத் தாள்கள் அலுமினிய தேன்கூடு மையத்துடன் பிணைக்கப்பட்டுள்ளன. மைய செல் பக்க நீளம் 9.53 மிமீக்கு மேல் இல்லை மற்றும் சுவர் தடிமன் குறைந்தது 0.07 மிமீ ஆகும். இந்த பேனல்கள் அதே எடை கொண்ட திடமான தாளை விட சிறந்த தட்டையான மற்றும் விறைப்புத்தன்மையை அளிக்கின்றன.
• வண்ண பூசப்பட்ட எஃகு பேனல்கள்:PVDF டாப்கோட்டுடன் உயர் செயல்திறன் கொண்ட Al-Zn பூச்சு பயன்படுத்தவும். எஃகு அடி மூலக்கூறு விரும்பப்படும் பெரிய பொது கட்டிடங்களில் அலங்கார கூரைக்கு பொருத்தமானது.

மேற்பரப்பு சிகிச்சை

கட்டடக்கலை அலுமினிய பேனல்களுக்கு, PVDF ஃப்ளோரோகார்பன் பூச்சு பரிந்துரைக்கப்படுகிறது. பிசின் உள்ளடக்கம் குறைந்தது 70% ஆக இருக்க வேண்டும், மேலும் பூச்சு தடிமன் YS/T 429.2 ஐ சந்திக்க வேண்டும். PVDF புற ஊதா ஒளிக்கு வலுவான எதிர்ப்பை வழங்குகிறது மற்றும் 20 ஆண்டுகளுக்கும் மேலாக குறைந்த மங்குதல் அல்லது சுண்ணாம்புடன் வண்ண நிலைத்தன்மையை பராமரிக்கிறது.

கணினி உருவாக்கம்

அலங்கார அடுக்கு பொதுவாக இரட்டை அடுக்கு உலோக கூரையை உருவாக்க நீர்ப்புகாக்கு மேலே நிறுவப்பட்டுள்ளது. நியூ சீனா இன்டர்நேஷனல் எக்சிபிஷன் சென்டர் ஃபேஸ் II இன் நுழைவு மண்டபத்தின் கூரையில், கீழிருந்து மேல் வரை அசெம்பிளி செய்யப்பட்டது: 0.8 மிமீ Al-Zn விவரப்பட்ட தாள், நீர்ப்புகா அடுக்கு, நீர்ப்புகா சவ்வு, வெப்ப காப்பு, அலங்கார சட்ட அமைப்பு மற்றும் அலங்கார பேனல் மேற்பரப்பு என நிற்கும் சீம்கள். இந்த பிரிப்பு நீர்ப்புகாவை அழகியல் அடுக்கிலிருந்து சுயாதீனமாக வைத்திருக்கிறது.

விவரக்குறிப்பு சுருக்கம்

திட்ட விண்ணப்ப தரவு

விமான நிலைய முனைய கூரை

ஒரு பெரிய சர்வதேச விமான நிலையத்தின் டெர்மினல் 5 விரிவாக்கம் பிரதான முனையம், கூட்டங்கள் மற்றும் போர்டிங் பாலங்கள் முழுவதும் 267,000 m² உலோக கூரையைப் பயன்படுத்தியது. அலங்கார பேனல்கள் 0.8 மிமீ தடிமனான உயர்-வலிமை கொண்ட விவரப்பட்ட எஃகுத் தாள்கள், உயர்-உள்ளடக்கம் Al-Zn பூச்சு ஆகியவை நிலையான கால்வனேற்றப்பட்ட எஃகின் நான்கு முதல் ஆறு மடங்கு அரிப்பு எதிர்ப்பை வழங்குகிறது. PVDF மேற்பரப்பு -40°C மற்றும் 150°C இடையே நிலையானது, நீண்ட கால UV பாதுகாப்பை வழங்குகிறது. இந்த திட்டம் 2024 கட்டிடக்கலை நீர்ப்புகா தொழில் அறிவியல் மற்றும் தொழில்நுட்ப விருதுகளில் உலோக உறை அமைப்பு பொறியியலுக்கான தங்க விருதைப் பெற்றது.

கண்காட்சி மையம் அலங்கார அலுமினிய அமைப்பு

பெய்ஜிங்கில் உள்ள நியூ சீனா சர்வதேச கண்காட்சி மையத்தின் இரண்டாம் கட்டம் சுமார் 280,000 m² உலோக கூரையை உள்ளடக்கியது. பதிவு மண்டபத்தின் கூரையில் 3 மிமீ தடிமன் கொண்ட அலுமினிய பேனல்கள், PVDF பூச்சு கொண்ட அலங்கார அடுக்குகளாக பயன்படுத்தப்பட்டது, அலுமினிய அலாய் சதுர குழாய் கட்டமைப்பால் ஆதரிக்கப்பட்டது. அலங்கார அடுக்கின் கீழ், கூரையில் 0.8 மிமீ Al-Zn விவரப்பட்ட எஃகு நீர்ப்புகா அடுக்கு, 160 கிலோ/மீ³ அடர்த்தியில் மொத்தம் 140 மிமீ ராக் கம்பளி காப்பு, ஒரு TPO சவ்வு மற்றும் துளையிடப்பட்ட சுயவிவர எஃகு ஒலி-உறிஞ்சும் அடுக்கு ஆகியவை அடங்கும். அலங்கார பேனல்கள் நீர்ப்புகாப்பிலிருந்து சுயாதீனமாக நிறுவப்பட்டன, நீர் இறுக்கத்தை சமரசம் செய்யாமல் விரும்பிய காட்சி விளைவை அடைகின்றன.

கண்காட்சி மையத்தில் சிக்கலான வடிவியல் கூரை

Xuzhou Huaihai இன்டர்நேஷனல் எக்ஸ்போ சென்டர், படிநிலை உயரங்கள் மற்றும் வெட்டும் நிலைகள் கொண்ட அலங்கார பேனல் அமைப்பைப் பயன்படுத்தியது. மேல் கார்னிஸ் 3 மிமீ தடிமன் கொண்ட அலுமினிய வெனீர் மற்றும் கீழ் கார்னிஸ் 4 மிமீ தடிமன் கொண்ட அலுமினிய கலவை பேனல்களைப் பயன்படுத்தியது. திட்டக் குழு வளைவை பகுப்பாய்வு செய்வதற்கும், நான்கு கோப்லானர் அல்லாத செங்குத்துகளைக் கொண்ட பேனல்களை தட்டையான வடிவங்களில் மேம்படுத்துவதற்கும் அளவுரு மாதிரியாக்க ரினோ மற்றும் வெட்டுக்கிளியைப் பயன்படுத்தியது. அலங்கார கூரை மட்டு நிறுவலுடன் கூடியது, மற்றும் முழுமையான கட்டிட உறை ஆயுள், நீர்ப்புகாப்பு, வெப்ப செயல்திறன் மற்றும் கட்டமைப்பு ஒருமைப்பாட்டிற்கான பொறியியல் சரிபார்ப்பை நிறைவேற்றியது.

இரட்டை வளைந்த தேன்கூடு பேனல் கூரை

Zhongguancun Forum நிரந்தர தளத்தின் முக்கிய இடம், 6,000 m² கூரை பகுதிக்கு ஒழுங்கற்ற இரட்டை வளைந்த அலுமினிய தேன்கூடு அமைப்பைப் பயன்படுத்தியது. 1,000 க்கும் மேற்பட்ட தனிப்பட்ட பேனல் விவரக்குறிப்புகள் அடுக்கு உள்ளமைவுகளில் ஏற்பாடு செய்யப்பட்டுள்ளன. ஆதரவு அமைப்பு பல திசை அனுசரிப்பு அடைப்புக்குறிகளுடன் கூடிய மின்விசிறி வடிவ கதிர்வீச்சு கட்டமைப்பைப் பயன்படுத்தியது, இது ±15° விமானத்தில் சுழற்சி மற்றும் 75° மற்றும் 105° இடையே கோணச் சரிசெய்தலை அனுமதிக்கிறது. இரண்டு முதல் மூன்று தேன்கூடு பேனல்கள் தொழிற்சாலையில் ஒரு ஒற்றை கட்டமைப்பு அலகு மீது கூடியிருந்தன, பின்னர் முழுமையான தொகுதிகளாக தளத்தில் நிறுவப்பட்டது. இந்த ஆயத்த அணுகுமுறை பாரம்பரிய முறைகளுடன் ஒப்பிடும்போது கட்டுமான அட்டவணையை கிட்டத்தட்ட மூன்றில் ஒரு பங்காகக் குறைத்தது.

வடிவமைப்பு அம்சங்கள்

• படிவ நெகிழ்வுத்தன்மை:பேனல்கள் பிளாட், வளைந்த, குறுகலான அல்லது இரட்டை வளைந்ததாக இருக்கலாம். பாராமெட்ரிக் மாடலிங் சிக்கலான வடிவவியலை உருவாக்கக்கூடிய பேனல்களாக மாற்ற உதவுகிறது.
• நீண்ட கால வண்ண நிலைத்தன்மை:PVDF பூச்சுகள் புற ஊதா மறைதல் மற்றும் சுண்ணாம்பு போன்றவற்றை எதிர்க்கின்றன, 20 ஆண்டுகளுக்கும் மேலாக தோற்றத்தை பராமரிக்கின்றன.
• குறைந்த எடை:அலுமினியம் மற்றும் தேன்கூடு பேனல்கள் திடமான எஃகு அல்லது கான்கிரீட் உறைப்பூச்சுடன் ஒப்பிடும்போது கட்டமைப்பு சுமையை குறைக்கின்றன.
• சுயாதீன நீர்ப்புகாப்பு:அலங்கார அடுக்கு நீர்ப்புகாப்புக்குள் ஊடுருவாது, இது ஃபாஸ்டென்சர் புள்ளிகளில் கசிவு அபாயத்தை குறைக்கிறது.
• திறமையான நிறுவல்:ஒருங்கிணைந்த தேன்கூடு பேனல் அசெம்பிளிகள் ஆன்-சைட் வேலையை குறைக்கின்றன மற்றும் சிக்கலான பரப்புகளில் சீரமைப்பை மேம்படுத்துகின்றன.

வழக்கமான பயன்பாடுகள்

• விமான நிலைய முனையங்கள் மற்றும் அதிவேக ரயில் நிலையங்களுக்கான அலங்கார கூரை அடுக்குகள்.
• கண்காட்சி மையங்கள், அரங்கங்கள் மற்றும் திரையரங்குகள் போன்ற பெரிய அளவிலான பொது கட்டிடங்கள்.
• தனித்துவமான அல்லது ஒழுங்கற்ற கூரை வடிவங்களைக் கொண்ட மைல்கல் கட்டிடங்கள்.
• வணிக வளாகங்கள், உயர்தர ஹோட்டல்கள் மற்றும் வில்லாக்கள் தனித்தனியான கூரைத் தோற்றம் தேவைப்படும்.

நிறுவல் குறிப்புகள்

• அலங்கார பேனல்களை வைப்பதற்கு முன் துணை கட்டமைப்பின் சீரமைப்பை சரிபார்க்கவும்.
• முடிக்கப்பட்ட மேற்பரப்பை சொறிவதைத் தவிர்க்க மென்மையான ஸ்லிங்ஸுடன் தூக்கும் கருவிகளைப் பயன்படுத்தவும்.
• சரியான நிச்சயதார்த்தத்தை உறுதிப்படுத்த, ஹூக்-ஆன் அல்லது ஒருங்கிணைந்த அமைப்புகளுக்கான உற்பத்தியாளரின் வரிசையைப் பின்பற்றவும்.
• வளைந்த பேனல்களுக்கு, பேனல் நோக்குநிலை மற்றும் ஆதரவு அடைப்புக்குறி சரிசெய்தலை இறுதி சரிசெய்வதற்கு முன் சரிபார்க்கவும்.
• கட்டிடக்கலை விவரங்களின்படி மூட்டுகள் மற்றும் விளிம்புகளை மூடவும், குறிப்பாக பேனல்கள் ஒளிரும் அல்லது ஊடுருவல்களை சந்திக்கும் இடங்களில்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

அலங்கார பேனல்களுக்கும் நீர்ப்புகா அடுக்குக்கும் என்ன வித்தியாசம்?

நீர்ப்புகா அடுக்கு என்பது தொடர்ச்சியான உலோகத் தாள் அல்லது சவ்வு ஆகும், இது நீர் நுழைவதைத் தடுக்கிறது. அலங்கார குழு அதன் மேலே அமர்ந்திருக்கிறது மற்றும் நீர்ப்புகா இருக்க தேவையில்லை. இந்த பிரிப்பு என்பது கூரையின் வானிலை எதிர்ப்பை பாதிக்காமல் அலங்கார அடுக்கு துளையிடப்பட்ட, வளைந்த அல்லது பேனலைஸ் செய்யப்படலாம்.

வளைந்த கூரைக்கு எந்த வகை பேனல் சிறந்தது?

Al-Mg-Mn அலாய் விவரக்குறிப்பு தாள்கள் வளைந்த வடிவங்களில் உருட்டப்படலாம் மற்றும் பெரும்பாலும் மென்மையான, ஒற்றை-வளைவு கூரைகளுக்குப் பயன்படுத்தப்படுகின்றன. இரட்டை வளைந்த அல்லது கட்டற்ற வடிவ மேற்பரப்புகளுக்கு, அலுமினிய தேன்கூடு பேனல்கள் மிகவும் பொருத்தமானவை, ஏனெனில் அவை தட்டையான தன்மையை பராமரிக்கும் போது சிக்கலான, பிளானர் அல்லாத வடிவங்களில் புனையப்படலாம்.

ஒரு பெரிய கூரை முழுவதும் வண்ண நிலைத்தன்மை எவ்வாறு பராமரிக்கப்படுகிறது?

ஒரே மேற்பரப்புக்கான அனைத்து பேனல்களும் முடிந்தவரை ஒரே சுருள் தொகுப்பிலிருந்து வர வேண்டும். பல தொகுதிகள் தவிர்க்க முடியாததாக இருந்தால், நிற வேறுபாடு குறிப்பிட்ட ΔE மதிப்புக்கு கட்டுப்படுத்தப்பட வேண்டும். ஒரே வண்ணப்பூச்சு அமைப்பிலிருந்து PVDF பூச்சுகள் நிலையான நிறம் மற்றும் பளபளப்பைக் கொண்டுள்ளன.

மறுசீரமைப்பு திட்டங்களில் அலங்கார பேனல்களைப் பயன்படுத்த முடியுமா?

ஆம், தோற்றத்தை மாற்ற அல்லது வெப்ப செயல்திறனை மேம்படுத்த, ஏற்கனவே உள்ள கூரையின் மேல் அலங்கார உலோக பேனல்களை சேர்க்கலாம், ஏற்கனவே இருக்கும் கட்டமைப்பு கூடுதல் எடையை ஆதரிக்கும். தொடர்வதற்கு முன் ஒரு கட்டமைப்பு மதிப்பீடு தேவை.

தரக் கட்டுப்பாடு மற்றும் ஆவணப்படுத்தல்

சப்ளையர்கள் அலுமினிய அலாய் அல்லது எஃகு அடி மூலக்கூறு, பூச்சு தடிமன் அறிக்கைகள் மற்றும் பரிமாண ஆய்வு பதிவுகளுக்கான பொருள் சான்றிதழ்களை வழங்க வேண்டும். சிக்கலான வடிவவியலுக்கு, புனையமைப்பு வரைபடங்கள் மற்றும் பேனல் அட்டவணைகள் உற்பத்திக்கு முன் மதிப்பாய்வு செய்யப்பட வேண்டும். ஆன்-சைட் பெறும் காசோலைகள் பேனல் பரிமாணங்கள், மேற்பரப்பு பூச்சு மற்றும் போக்குவரத்து சேதத்திலிருந்து சுதந்திரம் ஆகியவற்றை உறுதிப்படுத்த வேண்டும்.

தேர்வு பரிசீலனைகள்

• வடிவமைப்பு கட்டத்தின் தொடக்கத்தில் ஃபேப்ரிக்கேட்டருடன் கட்டடக்கலை வடிவியல் மற்றும் பேனல் அளவு வரம்புகளை உறுதிப்படுத்தவும்.
• கட்டிடத்தின் UV வெளிப்பாடு மற்றும் விரும்பிய சேவை வாழ்க்கையின் அடிப்படையில் பூச்சு வகையைத் தேர்ந்தெடுக்கவும்.
• கடலோர அல்லது தொழில்துறை தளங்களுக்கு, உலோக பூச்சு மற்றும் வண்ணப்பூச்சு அமைப்பு அரிப்பு வகைக்கு ஏற்றது என்பதை சரிபார்க்கவும்.
• பேனல் சகிப்புத்தன்மை மற்றும் வெப்ப இயக்கத்திற்கு இடமளிக்கும் வகையில் சப்போர்ட் ஃப்ரேமிங் மற்றும் பிராக்கெட் சரிசெய்தல் வரம்பை திட்டமிடுங்கள்.
• அலங்கார மேற்பரப்பின் ஆய்வு மற்றும் சுத்தம் செய்வதற்கான பராமரிப்பு அணுகல் பாதையைக் கவனியுங்கள்.
