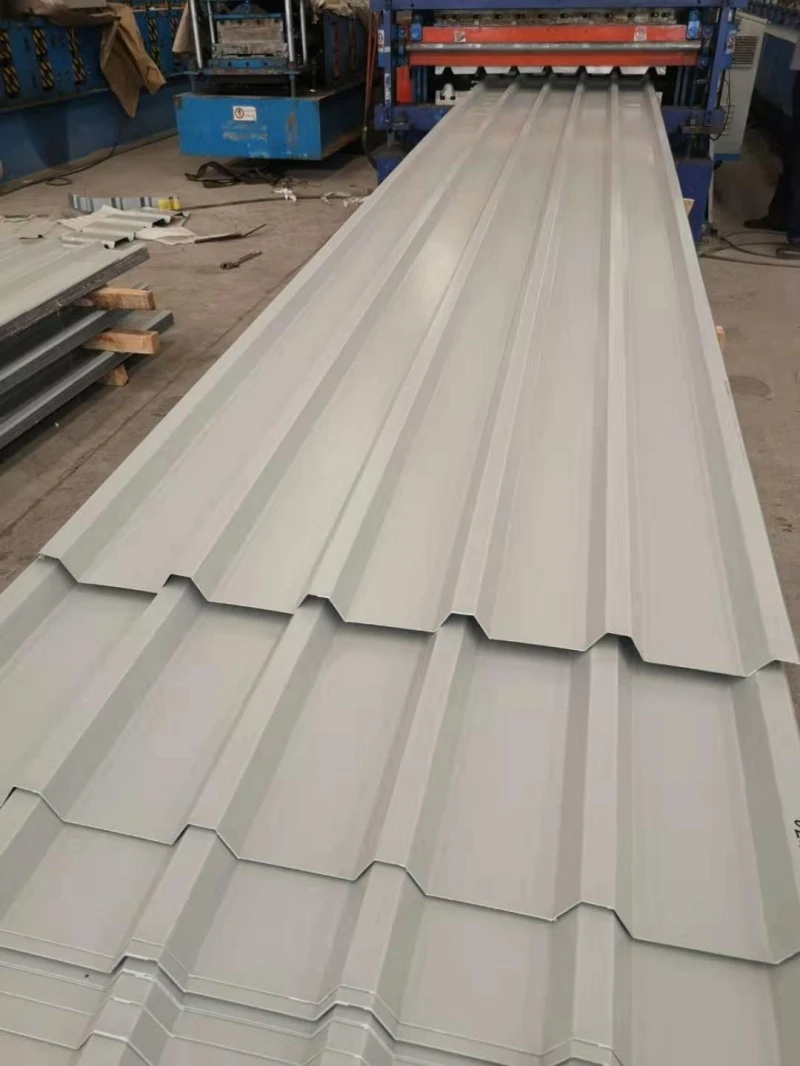

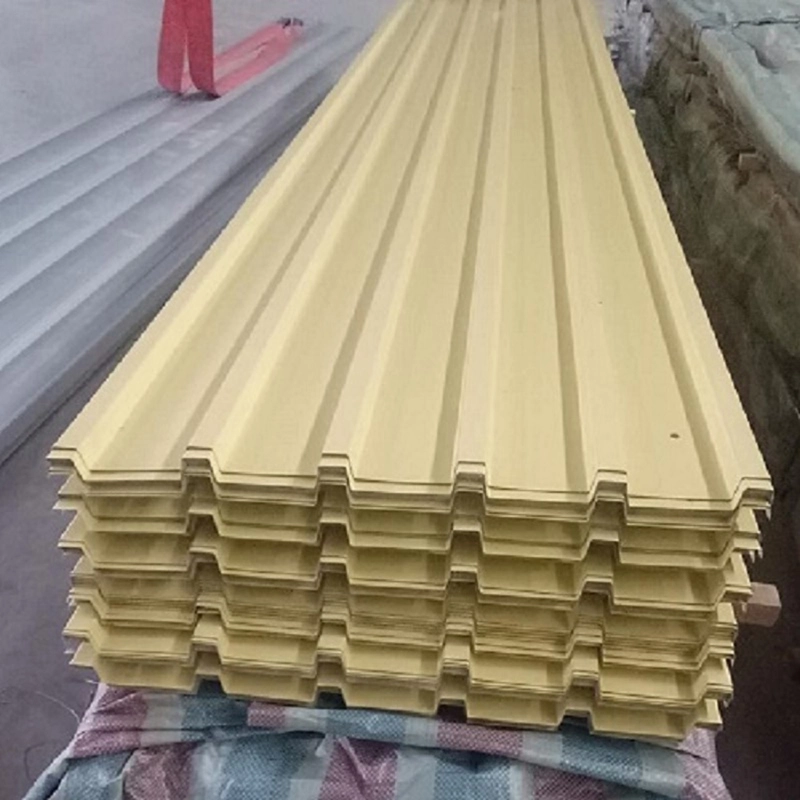

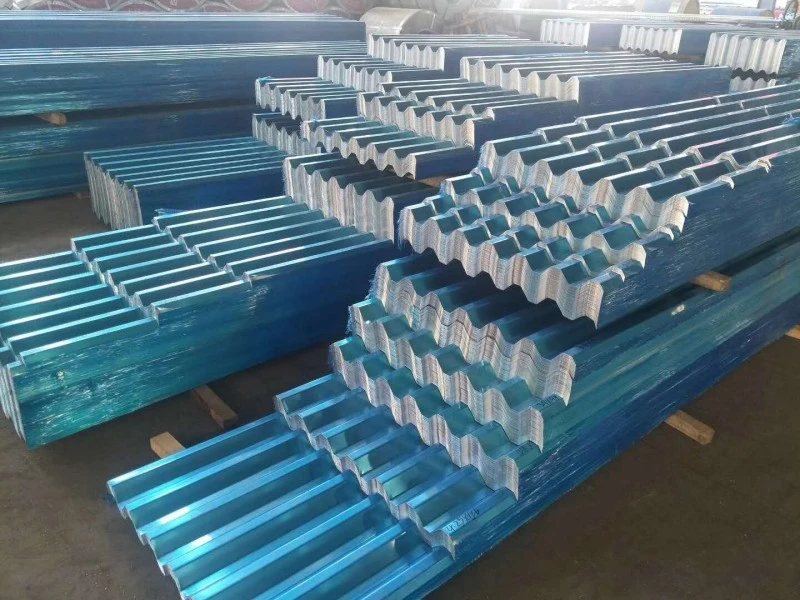

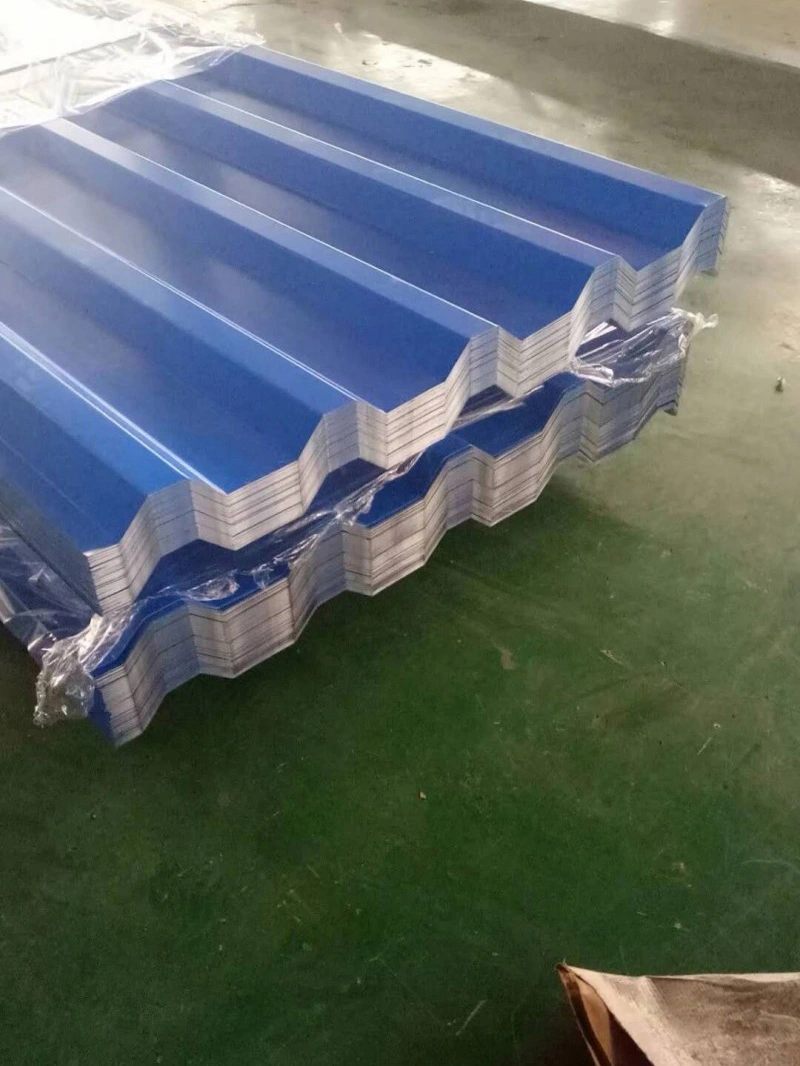

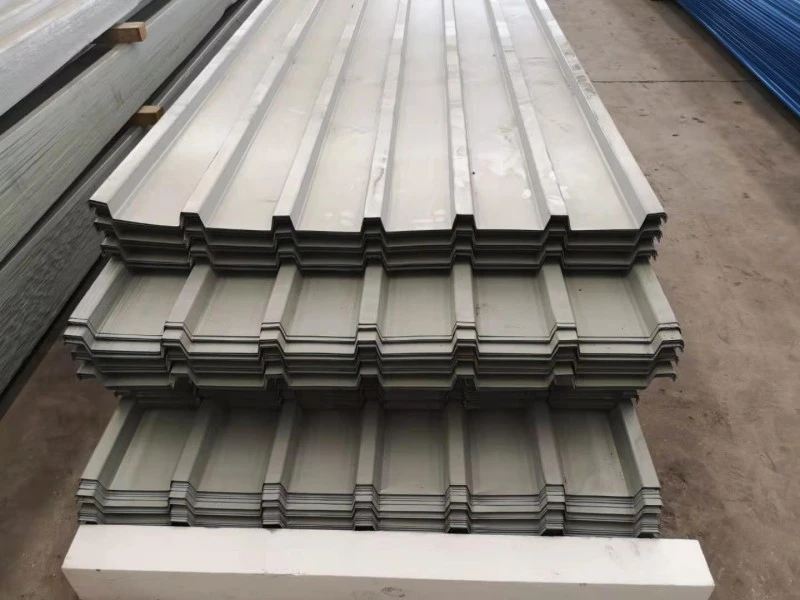

முன் வர்ணம் பூசப்பட்ட எஃகு சுருளால் செய்யப்பட்ட வண்ண-பூசப்பட்ட எஃகு கூரைத் தாள்கள் ஒரு நெளி சுயவிவரத்தை உருவாக்கும் குளிர் ரோலால் வடிவமைக்கப்பட்டுள்ளன. ஒவ்வொரு தாளும் ஒரு எஃகு கோர், இருபுறமும் ஒரு உலோக பூச்சு மற்றும் குணப்படுத்தப்பட்ட கரிம பூச்சு ஆகியவற்றை ஒருங்கிணைக்கிறது. அடிப்படை உலோகம் பொதுவாக Q235B அல்லது DX51D ஆகும், மேலும் ஒரு பக்கத்திற்கு 40 g/m² முதல் 275 g/m² வரை பூச்சு எடையுடன் பாதுகாப்பு உலோக அடுக்கு துத்தநாகம் அல்லது அலுமினியம்-துத்தநாகமாக இருக்கலாம். பெயிண்ட் அமைப்பில் பொதுவாக ஒரு ப்ரைமர் மற்றும் பாலியஸ்டர் டாப் கோட் குறைந்தது 20 μm இருக்கும், அதே நேரத்தில் PVDF வலுவான UV வெளிப்பாடு அல்லது உப்பு தெளிப்பு கொண்ட தளங்களுக்கு ஒதுக்கப்பட்டுள்ளது. SENBO சுருள் தடிமன் மற்றும் பூச்சு எடையில் உள்வரும் சோதனைகளை மேற்கொள்கிறது, மேலும் உற்பத்தியின் போது விலா வடிவியல் மற்றும் பயனுள்ள அகலத்தை சரிபார்க்க ரோல் உருவாக்கும் கோடுகள் அமைக்கப்பட்டுள்ளன.
தாள் நீளம் ஆர்டர் செய்ய வெட்டப்பட்டது, மற்றும் போக்குவரத்து அனுமதியின் போது தொடர்ச்சியான நீளம் சாத்தியமாகும். சுயவிவரத்தின் தேர்வு இடைவெளி திறன், வடிகால் நடத்தை மற்றும் தோற்றத்தை பாதிக்கிறது.
| பொருள் | மதிப்பு | குறிப்புகள் |
|---|---|---|
| அடிப்படை பொருள் | Q235B, DX51D | குளிர் உருட்டப்பட்ட எஃகு அடி மூலக்கூறு |
| தடிமன் | 0.25-0.8 மிமீ | சுமை தாங்கும் பகுதிகளுக்கு தடிமனான பொருள் |
| இழுவிசை வலிமை | ≥270 MPa | நிலையான கட்டமைப்பு தேவை |
| உலோக பூச்சு | துத்தநாகம் 40-275 g/m² பக்கத்திற்கு | கடல் அல்லது தொழில்துறை மண்டலங்களுக்கு கனமான பூச்சுகள் |
| பெயிண்ட் பூச்சு | PE அல்லது PVDF | டாப்கோட் ≥20 μm; மொத்த படம் ≥25 μm |
| சுயவிவரங்கள் | YX35-125-750, YX25-210-840, YX15-225-900 | விலா உயரம் 15-35 மிமீ |
| பயனுள்ள அகலம் | 750-900 மிமீ | தேர்ந்தெடுக்கப்பட்ட சுயவிவரத்தைப் பொறுத்தது |
| தரநிலைகள் | ஜிபி/டி 12754-2019, ஜிபி/டி 12755-2008 | பூசப்பட்ட சுருள் மற்றும் விவரப்பட்ட தாள் தரநிலைகள் |
அடி மூலக்கூறு குறைந்தது 270 MPa இழுவிசை வலிமையைக் காட்ட வேண்டும். YX35-125-750 க்கு, சுருக்க வலிமை சுமார் 200 MPa ஆகும், இது சுமை தாங்காத மற்றும் இரண்டாம் நிலை கட்டமைப்பு உறைகளுக்கு போதுமானது. தடிமன் மாறுபாடு ± 0.02 மிமீ வரை கட்டுப்படுத்தப்படுகிறது, மேலும் முடிக்கப்பட்ட கூரையில் நீர் தக்கவைப்பைத் தவிர்ப்பதற்காக தட்டையானது மீட்டருக்கு 3 மிமீ வரை கட்டுப்படுத்தப்படுகிறது.
குறுக்கு வெட்டு சோதனைக்கு பூச்சு பற்றின்மை பகுதி 5% அல்லது அதற்கும் குறைவாக இருக்க வேண்டும். சால்ட் ஸ்ப்ரே செயல்திறன் பொதுவாக நிலையான பொருளுக்கு 500 மணிநேரத்திற்குப் பிறகு சிவப்பு துரு இல்லை என குறிப்பிடப்படுகிறது. அதிக துத்தநாக பூச்சு எடைகள் இந்த முடிவை மேம்படுத்துகின்றன. திட்ட இடம் மற்றும் வளிமண்டல அரிப்பு வகைக்கு உண்மையான தேவை பொருந்த வேண்டும்.
நெளி வடிவமானது மழைநீரை பள்ளங்கள் வழியாக ஈவ்களுக்கு அனுப்புகிறது. ஒன்றுடன் ஒன்று மூட்டுகள் நீர்ப்புகா துவைப்பிகள் மற்றும் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் கொண்டு சீல். குறைந்தபட்சம் 5% சாய்வு பரிந்துரைக்கப்படுகிறது. சரியான பர்லின் சீரமைப்பு மற்றும் ஃபாஸ்டென்சர் வேலை வாய்ப்பு குளம் மற்றும் கசிவைத் தடுக்க உதவுகிறது.
சோங்மிங் மாவட்டத்தில் ஒரு முன்னோடித் திட்டம், ஷாங்காய் ஏற்கனவே இருக்கும் வண்ண எஃகு கூரை மீது வெப்ப-இன்சுலேடிங் பூச்சு பயன்படுத்தப்பட்டது. சிகிச்சைக்குப் பிறகு, மேற்பரப்பு வெப்பநிலை 63 ° C இலிருந்து 33 ° C ஆகக் குறைந்தது, மேலும் உட்புற வெப்பநிலை சுமார் 8 ° C குறைந்துள்ளது. இன்சுலேஷன் பூச்சு முக்கிய நன்மையை வழங்கியிருந்தாலும், ஆற்றல் சேமிப்புக்கான கூடுதல் மேற்பரப்பு சிகிச்சைகளுடன் உலோகத் தாள் எவ்வாறு இணைக்கப்படலாம் என்பதை வழக்கு காட்டுகிறது.
தொழிற்சாலையில் தயாரிக்கப்பட்ட தாள்கள் தளத்தில் விரைவாக நிறுவப்படும். ரோல் அமைப்பிலிருந்து தினசரி வெளியீடு 3,000 மீட்டரை எட்டும். எஃகு சட்டத்துடன் இணைக்கப்பட்டால், விதானம் மற்றும் கிடங்கு கூரைகள் குறுகிய காலத்தில் முடிக்கப்படும். நீண்ட தாள்கள் இறுதி சுற்றுகளின் எண்ணிக்கையைக் குறைக்கின்றன, இது சாத்தியமான கசிவு புள்ளிகளையும் குறைக்கிறது.
ஒற்றை தோல் சுயவிவரங்களுக்கு 5% அல்லது அதற்கு மேற்பட்ட சாய்வு பொதுவானது. சிறப்பு சந்தர்ப்பங்களில் கீழ் சரிவுகள் பயன்படுத்தப்படலாம், ஆனால் கூடுதல் சீல் மற்றும் வடிகால் நடவடிக்கைகள் திட்ட பொறியாளரால் வடிவமைக்கப்பட்டு மதிப்பாய்வு செய்யப்பட வேண்டும்.
தளத்தின் வளிமண்டல அரிப்பு வகையை முதலில் மதிப்பீடு செய்ய வேண்டும். லேசான கிராமப்புற பகுதிகள் 40 g/m² முதல் 90 g/m² வரை நன்றாக இருக்கும். கடலோர அல்லது தொழில்துறை மண்டலங்களுக்கு பெரும்பாலும் 150 g/m² அல்லது அதற்கும் அதிகமாக அல்லது அதற்கு சமமான செயல்திறன் கொண்ட அலுமினியம்-துத்தநாக பூச்சு தேவைப்படுகிறது.
சில சுயவிவரங்கள் பெரிய ஆரம் வரை வளைக்கப்படலாம். குறைந்தபட்ச ஆரம் விலா எலும்பு உயரம், தாள் தடிமன் மற்றும் பூச்சு நெகிழ்வுத்தன்மையைப் பொறுத்தது. ஆர்டர் செய்யப்படுவதற்கு முன் உற்பத்தியாளர் உருவாக்கும் வரம்பை உறுதிப்படுத்த வேண்டும்.
வெவ்வேறு உற்பத்தி ஓட்டங்களில் இருந்து சுருள்கள் வரும்போது நிற மாறுபாடு ஏற்படலாம். ஒரு பெரிய கூரை அல்லது சுவருக்கு, ஒரு சுருள் தொகுப்பிலிருந்து ஒரே மேற்பரப்புக்கான அனைத்து பொருட்களையும் ஆர்டர் செய்வது பாதுகாப்பானது. இது சாத்தியமில்லாத போது, ΔE ≤ 1.5 போன்ற ஒரு வண்ண வாசிப்பைக் கோரவும் மற்றும் சகிப்புத்தன்மையை அமைக்கவும்.
