மெட்டல் ப்ரொஃபைல்ட் ஷீட், நெளி உலோகப் பேனல் என்றும் அழைக்கப்படுகிறது, சுற்றுப்புற வெப்பநிலையில் மெல்லிய எஃகு அல்லது அலுமினிய அலாய் சுருளை ஒரு நெளி குறுக்குவெட்டாக உருட்டுவதன் மூலம் தயாரிக்கப்படுகிறது. திட்ட சூழல் மற்றும் சுமை தேவைகளுக்கு ஏற்ப அடிப்படை பொருள் தேர்ந்தெடுக்கப்படுகிறது. SENBO மல்டி-ரோல் தொடர்ச்சியான உருவாக்கும் கோடுகளை இயக்குகிறது மற்றும் உற்பத்தியின் போது விலா எலும்பு உயரம், தாள் அகலம் மற்றும் சுயவிவர வடிவவியலில் பரிமாண சோதனைகளை மேற்கொள்கிறது. அடிப்படை உலோக தடிமன் மற்றும் பூச்சு எடைக்கான உள்வரும் ஆய்வு பதிவுகளையும் நிறுவனம் பராமரிக்கிறது.

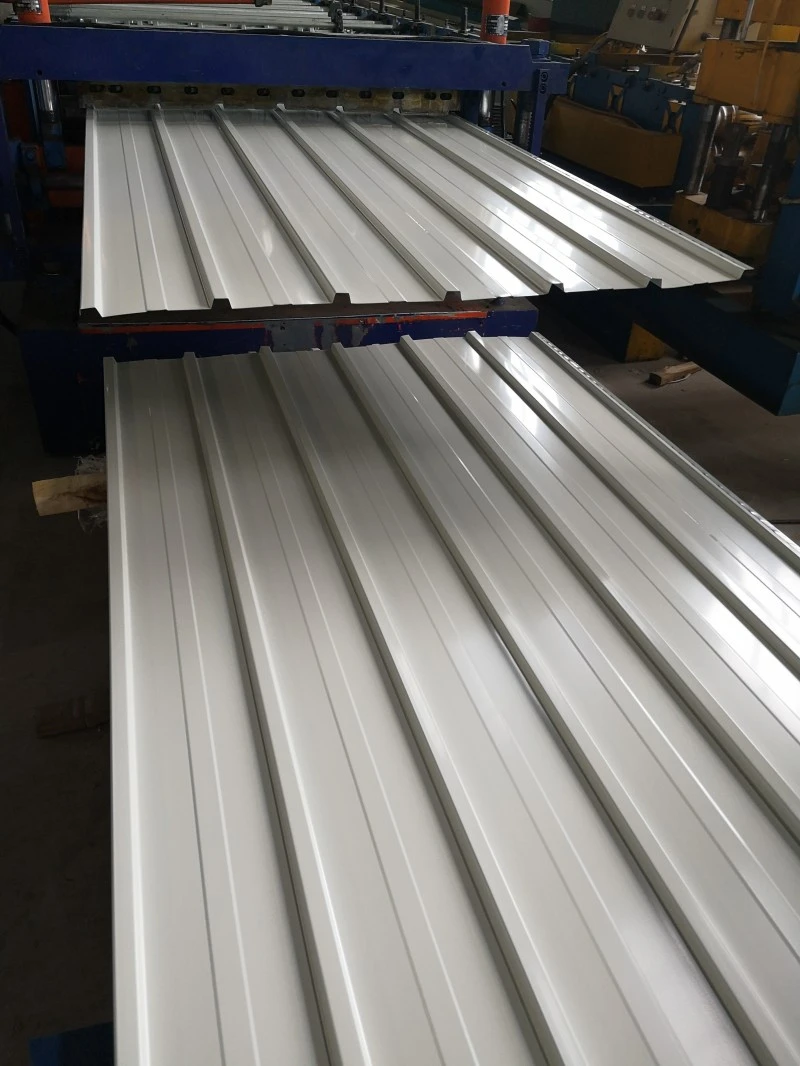

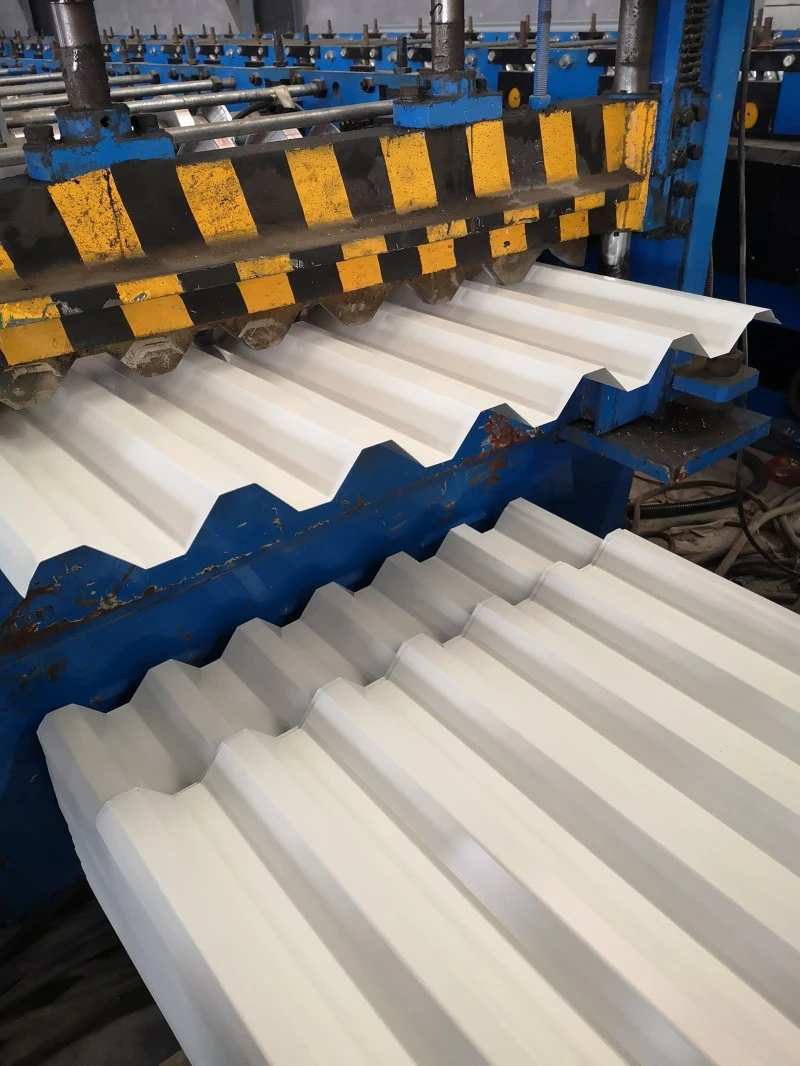

உலோக விவரக்குறிப்பு தாள்கள் தொடர்ச்சியான ரோல் உருவாக்கும் கோடுகளில் உருவாக்கப்படுகின்றன மற்றும் பல மீட்டர்கள் முதல் பத்து மீட்டர்கள் வரை நீளத்தில் உற்பத்தி செய்யப்படலாம். தொழிற்சாலை ஆயத்த தயாரிப்பு உயர் பரிமாண துல்லியத்தை வழங்குகிறது ஆனால் போக்குவரத்து நீளத்தால் வரையறுக்கப்படுகிறது. ஆன்-சைட் ஃபார்மிங், தாள் நீளத்தை திட்டத்துடன் பொருத்த அனுமதிக்கிறது, இறுதி சுற்றுகளை குறைக்கிறது மற்றும் பொருள் மற்றும் உழைப்பை சேமிக்கிறது. தயாரிப்புகள் குறுக்குவெட்டு மூலம் V-வடிவ, U-வடிவ, W-வடிவ, ribbed, stiffened மற்றும் dovetail-grooved வகைகளாக வகைப்படுத்தப்படுகின்றன. பயன்பாட்டின் மூலம், அவை கூரை பேனல்கள், சுவர் பேனல்கள், கலப்பு தரை தளம் மற்றும் வளைந்த கட்டமைப்பு பேனல்கள் ஆகியவை அடங்கும்.
| பொருள் | அளவுரு / விவரக்குறிப்பு | குறிப்புகள் |
|---|---|---|
| பொதுவான தாள் தடிமன் | கூரை மற்றும் சுவர்: 0.4-1.6 மிமீ; தரை தளம் மற்றும் சிலோ: 2-3 மிமீ அல்லது அதற்கு மேல் | சுமை தாங்கும் பயன்பாடுகளுக்கு தடிமனான பொருள் |
| விலா உயர வரம்பு | 10-200 மிமீ | உயரம் மற்றும் தடிமன் விகிதம் 200 க்குக் குறைவாக இருக்க வேண்டும் |
| அடிப்படை பொருள் வகைகள் | ஹாட்-டிப் கால்வனேற்றப்பட்ட / Al-Zn பூசப்பட்ட / வண்ண-பூசப்பட்ட / அலுமினிய கலவை | சுற்றுச்சூழலின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது |
| கால்வனேற்றப்பட்ட எஃகு தரம் | Z275, Z450 | மொத்த இரட்டை பக்க பூச்சு நிறை 275 g/m² அல்லது 450 g/m² |
| Al-Zn பூசப்பட்ட எஃகு தரம் | AZ150 | பூச்சு கலவை: 55% Al, 43.5% Zn, 1.5% Si |
| கூரைக்கு எஃகு பயன்பாடு | தோராயமாக 5-11 கிலோ/மீ² காப்பு இல்லாமல் | இலகுரக உறை |
| பொருளாதார இடைவெளி | தோராயமாக 3.5 மீ | சுயவிவரம் மற்றும் சுமை மூலம் மாறுபடலாம் |
| பொருந்தக்கூடிய தரநிலை | ஜிபி/டி 12755-2008 | கட்டிடத்திற்கான சுயவிவர எஃகு தாள்கள் |
சுயவிவர உலோகத் தாள்கள் பொதுவாக தொழில்துறை ஆலைகள் மற்றும் கிடங்குகளில் கூரை மற்றும் சுவர் உறைகளுக்கு அவற்றின் குறைந்த சுய-எடை மற்றும் போதுமான வலிமை காரணமாக பயன்படுத்தப்படுகின்றன. வெப்ப காப்பு இல்லாத திட்டங்களுக்கு, எஃகு நுகர்வு 5 கிலோ/மீ² முதல் 11 கிலோ/மீ² வரை இருக்கும். ஜூன் 2020 மற்றும் ஜூன் 2023 க்கு இடையில் நிறுவப்பட்ட பிங்லியாங் ஸ்போர்ட்ஸ் பார்க் வளாகத்தில் உலோக கூரை, 0.6 மிமீ தடிமன் கொண்ட Al-Zn பூசப்பட்ட சுயவிவர எஃகு தாள்களை கூரையின் அடிப்படை அடுக்காகப் பயன்படுத்தியது. இந்த திட்டம் 2024 கட்டிட நீர்ப்புகா தொழில் அறிவியல் மற்றும் தொழில்நுட்ப விருதுகளில் பொறியியல் தொழில்நுட்பத்திற்கான வெள்ளி விருதைப் பெற்றது, இது ஒரு பெரிய பொது வசதியில் ஏற்றுக்கொள்ளக்கூடிய வகையில் செயல்பட்டதைக் குறிக்கிறது.
கான்கிரீட்டுடன் இணைந்தால், விவரப்பட்ட எஃகு தாள் நிரந்தர ஃபார்ம்வொர்க் மற்றும் இழுவிசை வலுவூட்டலாக செயல்படுகிறது. இந்த அணுகுமுறை பாரம்பரிய மர வடிவங்கள் மற்றும் தற்காலிக ஷோரிங் தேவையை நீக்குகிறது. எஃகு மற்றும் கான்கிரீட் இடையே பிணைப்பை மேம்படுத்த, வெட்டு ஸ்டுட்களை தாளில் முன் பற்றவைக்கலாம் அல்லது இருதரப்பு விறைப்பு விலா எலும்புகளுடன் தாளை உருவாக்கலாம். கூட்டு மாடி அமைப்புகள் உயரமான கட்டிடங்கள் மற்றும் பல அடுக்கு தொழில்துறை கட்டமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
உலோக விவரக்குறிப்பு தாள்கள் தட்டையான அல்லது வளைந்த பேனல்களாக உருவாக்கப்படலாம். வளைந்த தாள்கள் பீம், ஸ்லாப் மற்றும் நெடுவரிசை செயல்பாடுகளை ஒரு ஒற்றை கட்டமைப்பு வடிவத்தில் இணைக்கும் வளைந்த கட்டிடங்களை செயல்படுத்துகின்றன. கூரை அமைப்புகள் வளைந்த அல்லது மாறி-பிரிவு பேனல்களாக தயாரிக்கப்படலாம் மற்றும் குறைந்தபட்சம் 1.5 டிகிரி சாய்வுடன் I முதல் III வரையிலான நீர்ப்புகாப்புகளுக்கு ஏற்றது.
கூரை அமைப்புகள் பொதுவாக லேப் செய்யப்பட்ட திருகு-நிலை இணைப்புகள் அல்லது உயர்-நிலை-சீம் இன்டர்லாக் வடிவமைப்புகளைப் பயன்படுத்துகின்றன. ஸ்டேண்டிங் தையல் முறையானது, மறைக்கப்பட்ட, ஊடுருவாத ஃபாஸ்டென்சர்களைப் பயன்படுத்துகிறது மற்றும் பெய்ஜிங் கேபிடல் சர்வதேச விமான நிலையத்தில் டெர்மினல் கட்டிடங்கள் போன்ற திட்டங்களில் பயன்படுத்தப்படுகிறது. SENBO இன் 360° ஸ்டாண்டிங்-சீம் விவரப்பட்ட தாள் அமைப்பானது பேனல் அகலம் 430 மிமீ மற்றும் விலா எலும்பு உயரம் 65 மிமீ உள்ளது. இது குறைந்தபட்சம் 5% வடிகால் சாய்வு மற்றும் 1.5 மீட்டருக்கு மேல் இல்லாத பர்லின் இடைவெளிக்காக வடிவமைக்கப்பட்டுள்ளது. மறைக்கப்பட்ட ஃபாஸ்டென்னிங் முறை காற்றை உயர்த்துவதற்கான எதிர்ப்பை மேம்படுத்துகிறது மற்றும் வெளிப்படும் ஃபாஸ்டென்சர்களுடன் ஒப்பிடும்போது கசிவு பாதைகளை குறைக்கிறது.
தேர்வு வளிமண்டல சூழல் மற்றும் தோற்றத்தின் தேவைகளைப் பொறுத்தது. கால்வனேற்றப்பட்ட தாள்கள் லேசான நிலைமைகளுக்கு சிக்கனமானவை. Al-Zn பூசப்பட்ட தாள்கள் சிறந்த அரிப்பு எதிர்ப்பை வழங்குகின்றன மற்றும் கடலோர அல்லது தொழில்துறை இடங்களுக்கு விரும்பப்படுகின்றன. வண்ண-பூசப்பட்ட தாள்கள் நீடித்த அலங்கார பூச்சு சேர்க்கின்றன மற்றும் தோற்றம் முக்கியமான போது அல்லது கூடுதல் பூச்சு பாதுகாப்பு தேவைப்படும் போது தேர்ந்தெடுக்கப்படுகின்றன.
ஆம், ஆனால் சுயவிவரம் மற்றும் தடிமன் வேறுபடலாம். கூரை பேனல்கள் நீர் வடிகால் மற்றும் காற்றை உயர்த்துவதைக் கையாள வேண்டும், அதே நேரத்தில் சுவர் பேனல்கள் காற்றின் சுமை மற்றும் தோற்றத்தில் அதிக கவனம் செலுத்துகின்றன. ஒவ்வொரு பயன்பாட்டிற்கும் சரியான சுயவிவரத்தைத் தேர்ந்தெடுக்க உற்பத்தியாளரின் இடைவெளி அட்டவணைகள் பயன்படுத்தப்பட வேண்டும்.
லேப் செய்யப்பட்ட திருகு-நிலை அமைப்புகளுக்கு, குறைந்தபட்சம் 5% சாய்வு பொதுவானது. ஸ்டாண்டிங் தையல் அமைப்புகள் முறையான சீல் சீல் மற்றும் வடிகால் வடிவமைப்புடன் நிறுவப்படும் போது 1.5 டிகிரிக்கு குறைவான சரிவுகளில் பயன்படுத்தப்படலாம். திட்டத்தின் வடிவமைப்பு காற்றின் சுமை மற்றும் மழையின் தீவிரம் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
வெப்பநிலை மாற்றங்களுடன் நீண்ட தாள்கள் விரிவடைந்து சுருங்குகின்றன. நிற்கும் மடிப்பு அமைப்புகள் நெகிழ் கிளிப்புகள் மூலம் இயக்கத்தை அனுமதிக்கின்றன. லேப் செய்யப்பட்ட அமைப்புகளுக்கு, இறுதி மடியின் விவரம் மற்றும் ஃபாஸ்டென்னர் இடைவெளி ஆகியவை வெப்ப இயக்கத்திற்கு இடமளிக்கும் வகையில் வடிவமைக்கப்பட வேண்டும். தாள் நீளம் மற்றும் வெப்பநிலை வரம்பு திட்ட பொறியாளரால் மதிப்பாய்வு செய்யப்பட வேண்டும்.
அடிப்படை உலோகம் மற்றும் பூச்சு எடை பதிவுகளுக்கான ஆலை சோதனை சான்றிதழ்களை வழங்குபவர்கள் வழங்க வேண்டும். விலா எலும்பின் உயரம், சுருதி மற்றும் பயனுள்ள அகலம் போன்ற சுயவிவர பரிமாணங்கள் உற்பத்தியின் போது மற்றும் ஏற்றுமதிக்கு முன் சரிபார்க்கப்படுகின்றன. குறிப்பிட்ட காற்றை உயர்த்தும் தேவைகள் கொண்ட திட்டங்களுக்கு, சோதனை அறிக்கைகள் அல்லது கணக்கீடுகள் வழங்கப்படலாம். ஆன்-சைட் பெறும் ஆய்வு தாள் தடிமன், சுயவிவர வடிவம், பூச்சு நிலை மற்றும் ஆர்டருக்கு எதிராக நீளம் ஆகியவற்றை சரிபார்க்க வேண்டும்.
