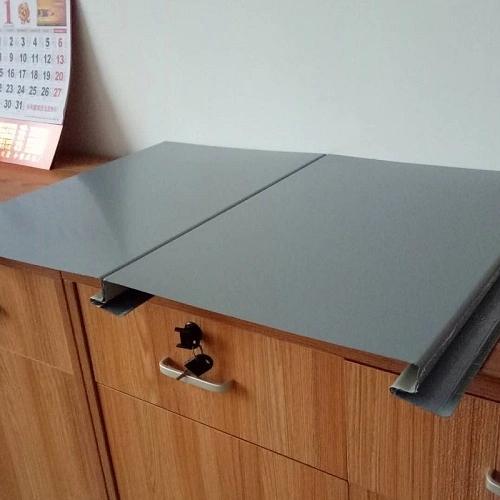

மறைக்கப்பட்ட-ஃபாஸ்டனர் வண்ண-பூசப்பட்ட ஸ்டீல் பேனல்

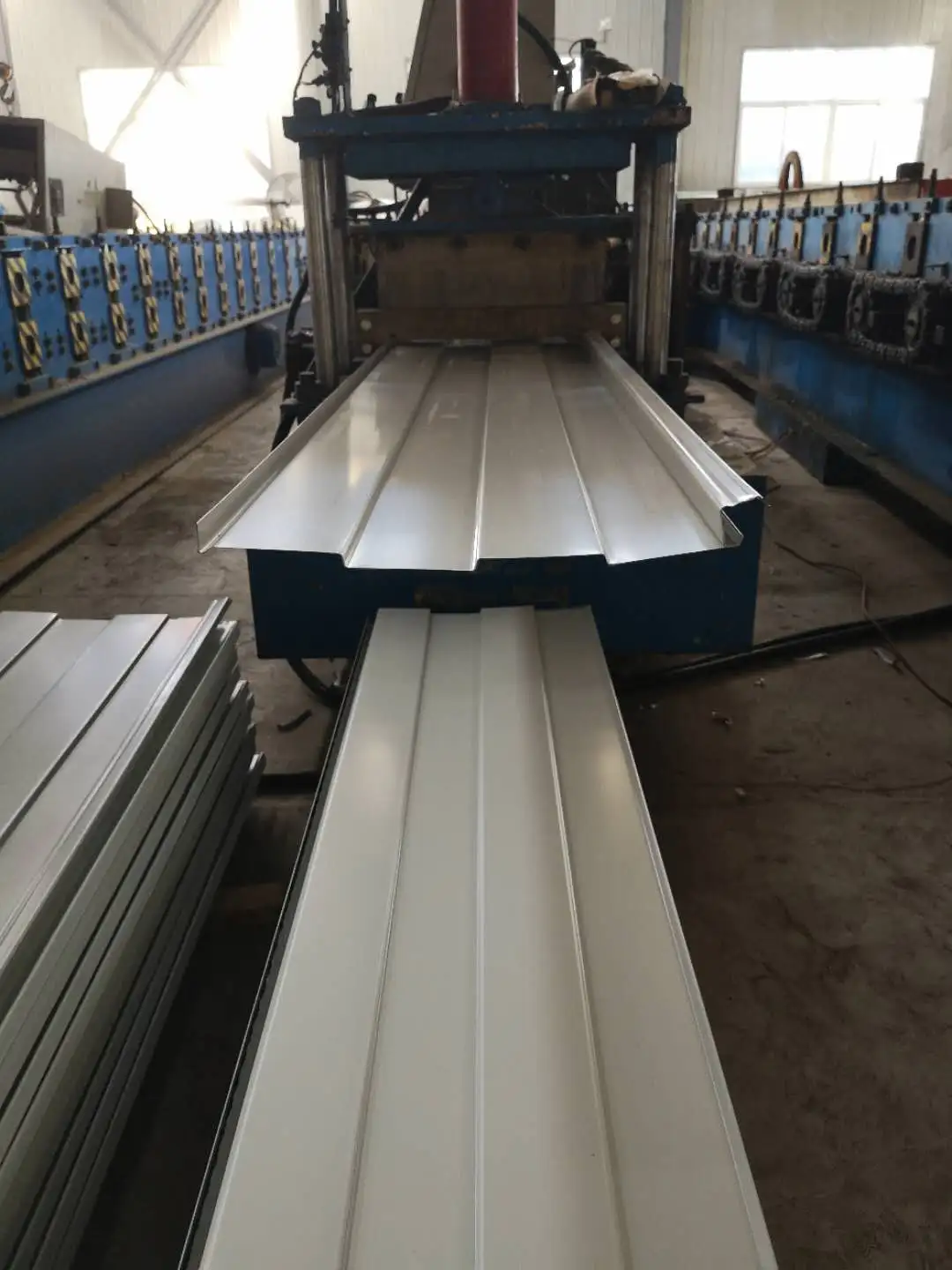

மறைக்கப்பட்ட-ஃபாஸ்டென்னர் வண்ண-பூசப்பட்ட எஃகு பேனல்கள், மறைக்கப்பட்ட-ஃபாஸ்டென்னர் அல்லது மறைக்கப்பட்ட-கிளிப் கூரை பேனல்கள் என்றும் அழைக்கப்படுகின்றன, அவை வண்ண-பூசிய எஃகிலிருந்து உருட்டப்பட்ட சுயவிவரத் தாள்கள் ஆகும். அவை வெளிப்படும் திருகுகளைக் காட்டிலும் பொருந்தக்கூடிய கால்வனேற்றப்பட்ட அல்லது அலுமினிய அலாய் அடைப்புக்குறிகளுடன் கூரை பர்லின்களில் பொருத்தப்பட்டுள்ளன. இணைப்பு வரிசையானது மறைக்கப்பட்ட அடைப்புக்குறிகளை பர்லின்களுடன் இணைக்கிறது, பேனலின் பெண் விலா எலும்பை அடைப்புக்குறியின் மைய விலா எலும்புடன் ஈடுபடுத்துகிறது, பின்னர் தையல் இயந்திரம் மூலம் சீமைப் பூட்டி அருகில் உள்ள பேனல்களுக்கு இடையில் இறுக்கமான மூட்டை உருவாக்குகிறது. SENBO இந்த சுயவிவரங்களை பிரத்யேக ரோல்-ஃபார்மிங் கோடுகளில் உருவாக்குகிறது மற்றும் உற்பத்தியின் போது விலா உயரம், பயனுள்ள அகலம் மற்றும் பூட்டுதல் ஆழம் போன்ற முக்கிய பரிமாணங்களை சரிபார்க்கிறது.

நிலையான வண்ண-பூசப்பட்ட எஃகு கூரையிலிருந்து முக்கிய வேறுபாடு fastening முறையில் உள்ளது. வழக்கமான பேனல்கள் பேனல் மேற்பரப்பு வழியாக செல்லும் சுய-தட்டுதல் திருகுகள் மூலம் பாதுகாக்கப்படுகின்றன, ஒவ்வொரு திருகு துளையிலும் சீலண்ட் தேவைப்படுகிறது. மறைக்கப்பட்ட-ஃபாஸ்டென்னர் பேனல்கள் அதற்குப் பதிலாக இன்டர்லாக் அடைப்புக்குறிகளை நம்பியுள்ளன, அதாவது மேற்பரப்பு ஊடுருவல்கள் இல்லாமல் இருக்கும். இந்த அணுகுமுறை நீர்ப்புகாப்பை மேம்படுத்துகிறது, ஃபாஸ்டென்சர் புள்ளிகளில் நீண்ட கால அரிப்பு அபாயத்தை குறைக்கிறது, மேலும் கூரைக்கு தூய்மையான தோற்றத்தை அளிக்கிறது.

பொதுவான சுயவிவர வகைகள்

தொழில்நுட்ப விவரக்குறிப்புகள்

செயல்திறன் சரிபார்ப்பு

1. நீர்ப்புகா நடத்தை

கன்சீல்டு-ஃபாஸ்டென்னர் கலர்-கோடட் எஃகு பேனல் மேற்பரப்பில் ஃபாஸ்டென்னர் ஊடுருவல்கள் இல்லாததால், வெளிப்படும்-ஃபாஸ்டென்னர் கூரைகளில் காணப்படும் பொதுவான கசிவு பாதையை கணினி தவிர்க்கிறது. பாரம்பரிய அமைப்புகளில், திருகு துளைகளில் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் காலப்போக்கில் வயதாகி விரிசல் அடையும், இதனால் நீர் உட்செலுத்தலாம். ஜியோச்சி 760 சுயவிவரம், விலா எலும்பு உயரம் 71 மிமீ மற்றும் விலா இடைவெளி 380 மிமீ, பள்ளத்தாக்குகளில் இருந்து ஈவ்ஸ் வரை மழைநீரை விரைவாக நகர்த்த உதவுகிறது. தையல் இயந்திரம் மூலம் சீம்கள் மூடப்படும் போது, ​​பக்கவாட்டு இன்டர்லாக் தண்ணீர் நுழைவதற்கு எதிராக தொடர்ச்சியான தடையை வழங்குகிறது. மேற்பரப்பு துளைகள் இல்லாதது ஃபாஸ்டென்ஸர்களில் தொடங்கி அரிப்புக்கான சாத்தியத்தை குறைக்கிறது.

2. காற்று எதிர்ப்பு

பர்லின்களுக்கு பேனல்களை வைத்திருக்கும் அடைப்புக்குறிகள் மேம்பாட்டை எதிர்க்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன. ஷென்சென் பாவோன் சர்வதேச விமான நிலையத்தில் 5 மெகாவாட் வண்ண-எஃகு-கூரை ஒளிமின்னழுத்த திட்டத்தின் போது, ​​ஆன்-சைட் காற்றழுத்தம் 0.75 kN/m² ஐ எட்டியது. மறைக்கப்பட்ட கிளிப்புகள் மீதான புல்-அவுட் சோதனைகள் 200 கிலோ எடையைப் பதிவுசெய்தன, இது பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்தது. YX41-250-750 மறைக்கப்பட்ட கிளிப் பேனல் குறைந்தபட்சம் 550 MPa மகசூல் வலிமை மற்றும் 5.2 மிமீக்கு மேல் பூட்டுதல் ஆழம் கொண்ட எஃகு பயன்படுத்துகிறது. ஒவ்வொரு இன்டர்லாக் விலா எலும்பும் ஒரு ஃபிக்சிங் கிளிப் மூலம் நங்கூரமிடப்பட்டுள்ளது, இது காற்று மற்றும் பனி சுமைகளைக் கையாளும் கூரையின் திறனை மேம்படுத்துகிறது.

3. வெப்ப இயக்கம் இழப்பீடு

சரிசெய்யும் கிளிப்புகள், உலோகம் விரிவடைந்து வெப்பநிலை மாற்றங்களுடன் சுருங்கும்போது கூரை பேனல்களை சாய்வுடன் சரிய அனுமதிக்கிறது. இந்த இயக்கத்தின் போது பேனல்கள் கிளிப்களுடன் ஈடுபட்டிருக்கும், எனவே கூரை மற்றும் கட்டமைப்புக்கு இடையேயான இணைப்பு நிலையானதாக இருக்கும். இது 100 மீட்டருக்கு அப்பால் தொடர்ச்சியான பேனல் நீளத்தை குறுக்கு மேலடுக்குகள் தேவையில்லாமல் அனுமதிக்கிறது, இது பெரிய அளவிலான கூரைகளுக்கு பயனுள்ளதாக இருக்கும்.

4. நிறுவல் திறன்

இந்த அமைப்பு, தொழிற்சாலையில் தயாரிக்கப்பட்ட பேனல்களைப் பயன்படுத்துகிறது. CC-750 போன்ற சில மறைக்கப்பட்ட கிளிப் சுயவிவரங்களுக்கு சிறப்பு சீமிங் இயந்திரம் தேவையில்லை, இது உழைப்பைக் குறைக்கும் மற்றும் நிறுவல் நேரத்தைக் குறைக்கும். வேலை செய்யும் இடத்தில் சுருள் இருப்பு நீளமாக வெட்டப்படலாம், 100 மீட்டருக்கு மேல் ஒற்றை பேனல்களை இயக்கலாம் மற்றும் இறுதி சுற்றுகளின் எண்ணிக்கையைக் குறைக்கலாம். இந்த அணுகுமுறை குறுக்கு மூட்டுகளில் கசிவு அபாயத்தையும் குறைக்கிறது.

வடிவமைப்பு அம்சங்கள்

• ஊடுருவல்கள் இல்லாத மேற்பரப்பு:மறைக்கப்பட்ட அடைப்புக்குறி இணைப்பு கூரை மேற்பரப்பில் இருந்து திருகு துளைகளை நீக்குகிறது, இது ஃபாஸ்டென்சர்களில் கசிவு மற்றும் அரிப்புக்கான வாய்ப்பைக் குறைக்கிறது.
• நிலையான கிளிப் ஈடுபாடு:பூட்டுதல் ஆழம் 5.2 மிமீக்கு மேல் மற்றும் இழுக்கும் எதிர்ப்பு 200 கிலோவை அடைகிறது, இது காற்றின் எழுச்சியின் கீழ் நம்பகமான நங்கூரத்தை வழங்குகிறது.
• வெப்ப இயக்கம் தங்குமிடம்:ஸ்லைடிங் கிளிப்புகள், பேனல்களை விரிவுபடுத்தவும், சாய்வு வழியாக சுருங்கவும் அனுமதிக்கின்றன, இது காலப்போக்கில் கூரை சேதத்தை ஏற்படுத்தும் அழுத்தத்தைக் குறைக்கிறது.
• நீண்ட பேனல் திறன்:100 மீட்டர் வரையிலான ஒற்றை நீளம் குறுக்கு மேலடுக்குகளைக் குறைத்து நீர் மேலாண்மையை எளிதாக்குகிறது.
• சுயவிவர வகை:YX51-380-760 மற்றும் YX50-410-820 போன்ற விருப்பங்கள் வெவ்வேறு இடைவெளி மற்றும் சுமை தேவைகளை உள்ளடக்கியது.

வழக்கமான பயன்பாடுகள்

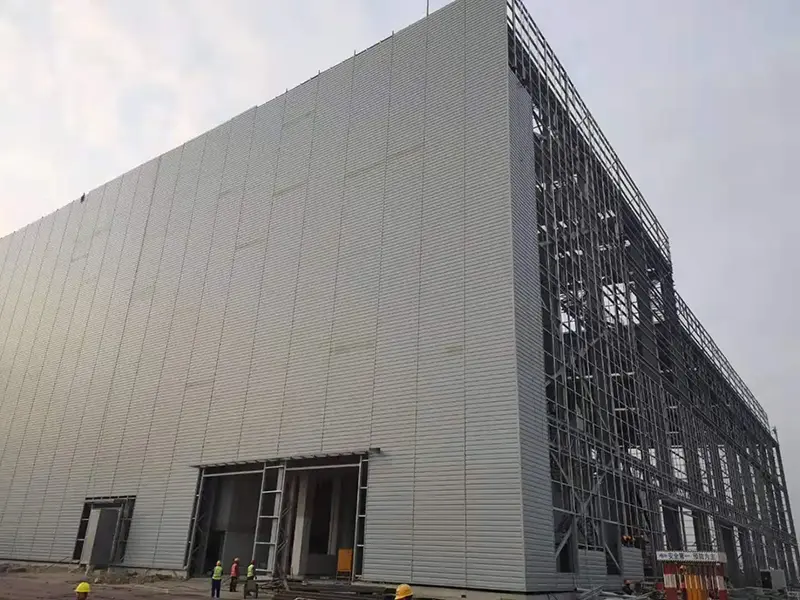

• பெரிய அளவிலான எஃகு-கட்டமைப்பு தொழில்துறை கட்டிடங்களுக்கான கூரை அமைப்புகள்.
• விமான நிலைய முனையங்கள், விளையாட்டு அரங்குகள் மற்றும் கண்காட்சி மையங்கள் போன்ற பொது வசதிகள்.
• மின் உற்பத்தி நிலையங்கள் மற்றும் பெட்ரோ கெமிக்கல் வசதிகள் உட்பட கடுமையான நீர்ப்புகா தேவைகளைக் கொண்ட தொழில்துறை கட்டிடங்கள்.
• கூரையின் நம்பகத்தன்மைக்கு முன்னுரிமை அளிக்கும் தளவாட மையங்கள் மற்றும் கிடங்குகள்.
• ஏற்கனவே உள்ள கூரை அமைப்பை மாற்ற வேண்டிய சீரமைப்பு திட்டங்கள்.

ஆன்-சைட் பரிந்துரைகள்

• பேனல் நிறுவலைத் தொடங்கும் முன் பர்லின் இடைவெளி மற்றும் சீரமைப்பை உறுதிப்படுத்தவும்.
• விலா எலும்புகளில் பற்கள் அல்லது பூச்சு அரிப்பு தவிர்க்க மென்மையான ஸ்லிங்ஸ் கொண்ட தூக்கும் கருவிகளைப் பயன்படுத்தவும்.
• கிளிப்புகள் மற்றும் சீமிங் பேனல்களை ஈடுபடுத்த உற்பத்தியாளரின் வரிசையைப் பின்பற்றவும்.
• சீமிங்கிற்குப் பிறகு தையல் இறுக்கத்தை சரிபார்த்து, அடுத்த பேனலுக்குச் செல்வதற்கு முன் கிளிப் ஈடுபாட்டைச் சரிபார்க்கவும்.
• நீண்ட பேனல்களுக்கு, நிறுவல் வரிசையைத் திட்டமிடுங்கள், இதனால் வெப்ப இயக்கம் நிலையான புள்ளிகளில் கட்டுப்படுத்தப்படாது.

பொதுவான கேள்விகள்

சீம்களில் சீலண்ட் இல்லாமல் மழைநீரை மறைக்கப்பட்ட ஃபாஸ்டென்னர் கூரை எவ்வாறு கையாளுகிறது?

பக்கவாட்டு இன்டர்லாக் ஒரு சீமிங் இயந்திரத்துடன் இயந்திரத்தனமாக உருவாகிறது. இதன் விளைவாக வரும் கூட்டு சாதாரண நிலைமைகளின் கீழ் நீர் நுழைவதை எதிர்க்கும் அளவுக்கு இறுக்கமாக உள்ளது. சரியான கூரை சாய்வு மற்றும் வடிகால் வடிவமைப்பு சீம்களில் இருந்து தண்ணீரை விரைவாக நகர்த்த உதவுகிறது.

வளைந்த கூரைகளில் மறைக்கப்பட்ட ஃபாஸ்டனர் பேனல்களைப் பயன்படுத்த முடியுமா?

பெரும்பாலான மறைக்கப்பட்ட-ஃபாஸ்டென்னர் சுயவிவரங்கள் நேராக அல்லது மிகப் பெரிய ஆரம் கூரைகளுக்கு நோக்கம் கொண்டவை. குறைந்தபட்ச வளைவு ஆரம் குழு சுயவிவரம் மற்றும் பொருள் தடிமன் சார்ந்துள்ளது. வளைந்த பயன்பாடுகளுக்கு, ஆர்டர் செய்வதற்கு முன் உற்பத்தியாளரிடம் சரிபார்க்கவும்.

வெளிப்படும் ஃபாஸ்டென்சர்கள் இல்லாத பேனலின் நன்மை என்ன?

வெளிப்படும் ஃபாஸ்டென்சர்களுக்கு ஒவ்வொரு திருகு துளையிலும் சீலண்ட் தேவைப்படுகிறது. காலப்போக்கில், சீலண்ட் சிதைந்து கசிவு பாதைகளை உருவாக்கலாம். மறைக்கப்பட்ட ஃபாஸ்டென்சர்கள் இந்த பராமரிப்பு புள்ளியை அகற்றி, திருகு துளைகளைச் சுற்றி நீர் நுழைவு மற்றும் அரிப்பு அபாயத்தைக் குறைக்கின்றன.

ஒரு குறிப்பிட்ட திட்டத்திற்கு காற்றின் எழுச்சி எதிர்ப்பு எவ்வாறு சரிபார்க்கப்படுகிறது?

கிளிப்புகள் மீதான புல்-அவுட் சோதனைகள் தளத்தில் அல்லது ஆய்வகத்தில் செய்யப்படலாம். அளவிடப்பட்ட மதிப்பை கட்டிட இடத்திற்கான வடிவமைப்பு காற்றின் ஏற்றம் சுமையுடன் ஒப்பிட வேண்டும். சப்ளையர்கள் சோதனைத் தரவை வழங்கலாம் அல்லது திட்ட-குறிப்பிட்ட சரிபார்ப்பிற்கு உதவலாம்.

ஆய்வு மற்றும் ஆவணப்படுத்தல்

ஏற்றுமதிக்கு முன், பேனல்கள் சுயவிவர வடிவியல், பூட்டுதல் ஆழம், மேற்பரப்பு பூச்சு நிலை மற்றும் பரிமாண துல்லியம் ஆகியவற்றை சரிபார்க்கின்றன. தேவைப்படும் போது க்ளிப் புல்-அவுட் வலிமைக்கான அறிக்கைகளுடன் அடிப்படை எஃகுக்கான மில் சான்றிதழ்கள் கிடைக்க வேண்டும். நிறுவலின் போது, ​​தையல் ஈடுபாடு மற்றும் கிளிப் சீரமைப்பு பற்றிய ஸ்பாட் காசோலைகள் நிலையான தரத்தை உறுதிப்படுத்த உதவுகின்றன.

ஆர்டர் செய்வதற்கு முன் மதிப்பிட வேண்டிய காரணிகள்

• வடிவமைப்பு காற்றின் சுமையைத் தீர்மானித்து, தேர்ந்தெடுக்கப்பட்ட சுயவிவரம் மற்றும் கிளிப் அமைப்பு தேவைகளைப் பூர்த்தி செய்ய முடியுமா என்பதைச் சரிபார்க்கவும்.
• தேர்ந்தெடுக்கப்பட்ட குழு சுயவிவரம் மற்றும் வடிகால் அமைப்பிற்கு கூரை சாய்வு போதுமானது என்பதை உறுதிப்படுத்தவும்.
• நீண்ட தொடர்ச்சியான பேனல்கள் திட்டமிடப்பட்டிருந்தால், ஈவ்ஸ் மற்றும் ரிட்ஜ்களில் வெப்ப இயக்கத்திற்கு இடமளிக்கும் கட்டமைப்பை சரிபார்க்கவும்.
• சீரமைப்பு திட்டங்களுக்கு, பொருந்தக்கூடிய தன்மையை உறுதிப்படுத்த, தற்போதுள்ள பர்லின் நிலை மற்றும் இடைவெளியை ஆய்வு செய்யவும்.
