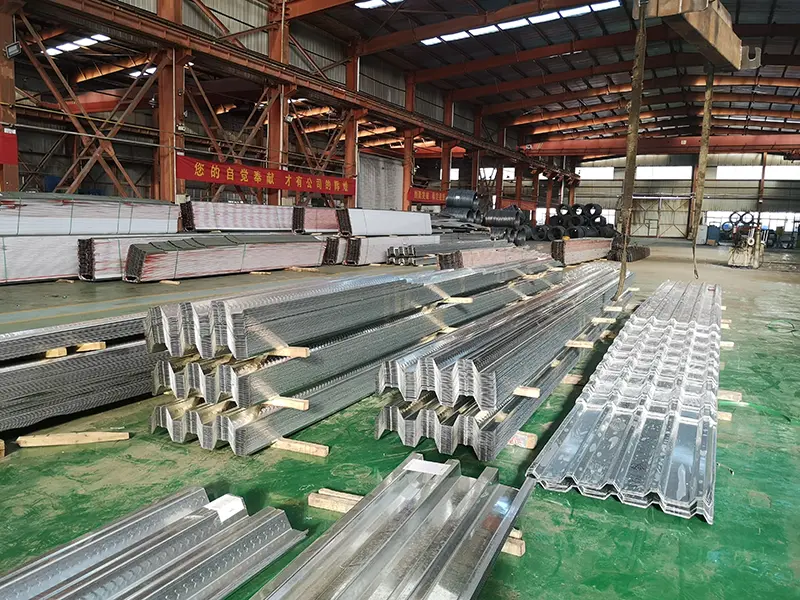

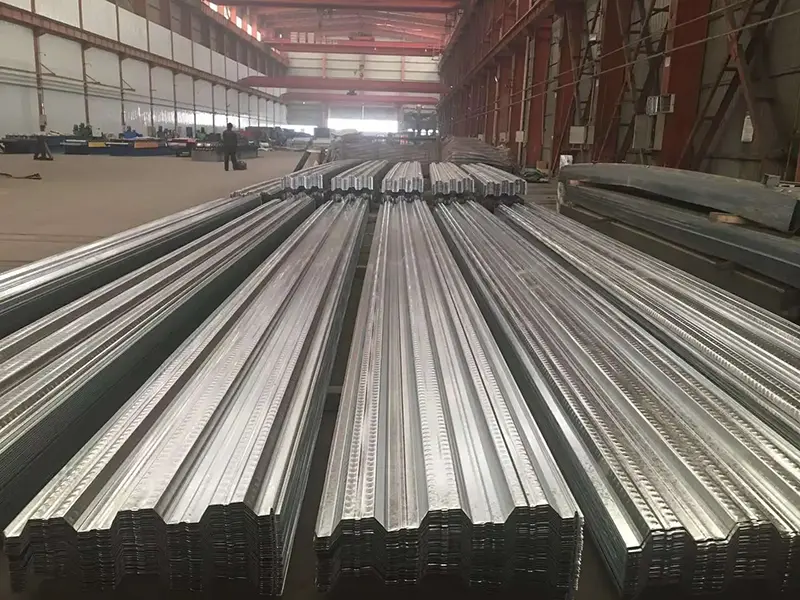

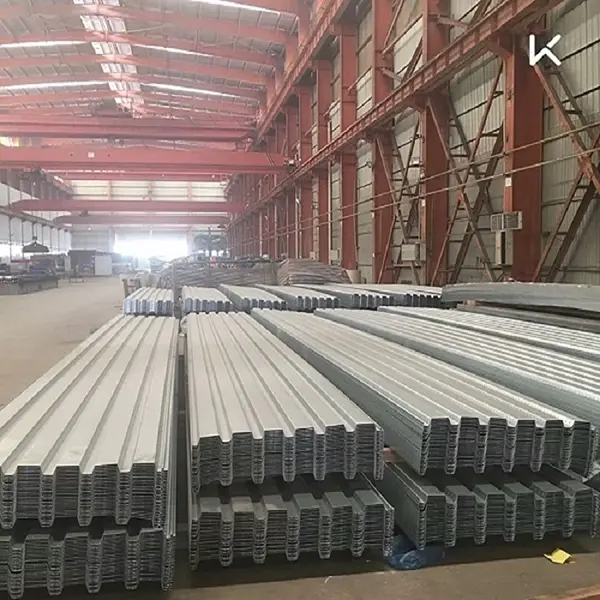

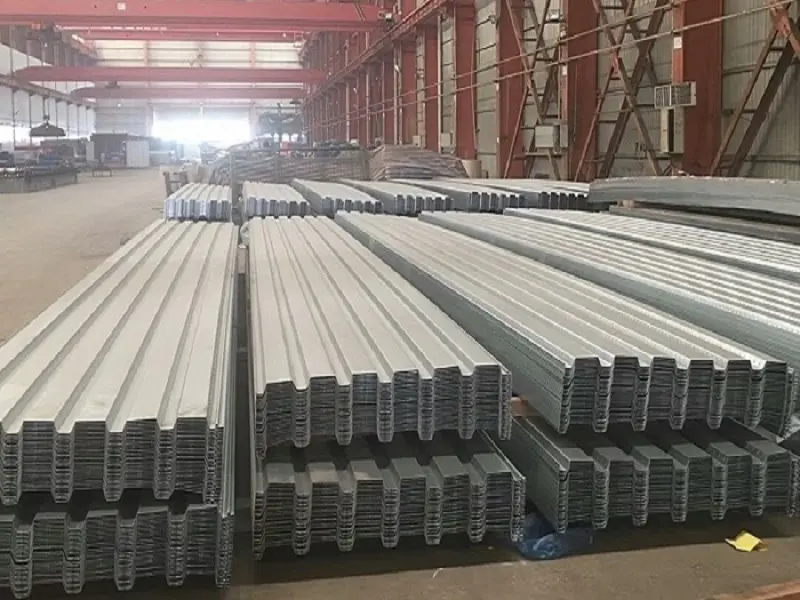

SENBO கட்டுமானப் பொருட்கள்அதன் எஃகு கட்டமைப்பு தயாரிப்பு வரம்பின் ஒரு பகுதியாக கலப்பு தரை தளத்தை வழங்குகிறது. இந்த விவரப்பட்ட எஃகு தாள்கள் கட்டுமானத்தின் போது நிரந்தர ஃபார்ம்வொர்க்காகவும், சேவை கட்டத்தில் இழுவிசை வலுவூட்டலாகவும் செயல்படுகின்றன, ஒருங்கிணைந்த தரை அமைப்பை உருவாக்க கான்கிரீட்டுடன் இணைந்து செயல்படுகின்றன.
ஃப்ளோர் டெக்கிங் என்றும் அழைக்கப்படும் காம்போசிட் ஃப்ளோர் ஸ்லாப்கள், எஃகுக் கற்றைகளில் நேரடியாக எஃகுத் தாளைப் போட்டு, அவற்றை த்ரூ-டெக் ஸ்டட் வெல்டிங் மூலம் இணைப்பதன் மூலம் உருவாக்கப்பட்ட நவீன தரை அமைப்பாகும். இது சுமை தாங்கும் மற்றும் சிதைப்பதற்கான ஒரு ஒருங்கிணைந்த அலகாக செயல்படும் ஒரு அமைப்பை உருவாக்குகிறது.
தொழில்நுட்பக் கொள்கையானது கட்டுமானம் மற்றும் சேவை கட்டங்களின் போது எஃகு மற்றும் கான்கிரீட் மூலம் ஆற்றப்படும் தனித்துவமான பாத்திரங்களை நம்பியுள்ளது.
கட்டுமான கட்டம்:விவரப்பட்ட எஃகு தாள் நிரந்தர ஃபார்ம்வொர்க்காக செயல்படுகிறது, இது ஈரமான கான்கிரீட் மற்றும் கட்டுமான நேரடி சுமைகளின் சுய எடையை ஆதரிக்கிறது. இது ஒரு திடமான வேலை தளத்தை வழங்குகிறது மற்றும் தொடர்ச்சியான, பல அடுக்கு வார்ப்பு செயல்பாடுகளை எளிதாக்குகிறது.
சேவை கட்டம்:சுயவிவரப்படுத்தப்பட்ட எஃகு தாள் ஸ்லாப்பின் அடிப்பகுதியில் இழுவிசை வலுவூட்டலாக செயல்படுகிறது, சேவை சுமைகளை ஆதரிக்க கான்கிரீட் உடன் இணைந்து செயல்படுகிறது. இது வழக்கமான ரீபார் மற்றும் கான்கிரீட் தேவையான அளவைக் குறைக்கிறது.
எஃகு தாளின் குறுக்குவெட்டு சுயவிவரத்தின் அடிப்படையில், கலப்பு தரை அடுக்குகள் மூன்று வகைகளாக வகைப்படுத்தப்படுகின்றன: திறந்த-விலா எலும்பு, மூடிய-விலா எலும்பு மற்றும் மறு-நுழைவு (அல்லது சுருக்கப்பட்ட-விலா) சுயவிவரங்கள்.

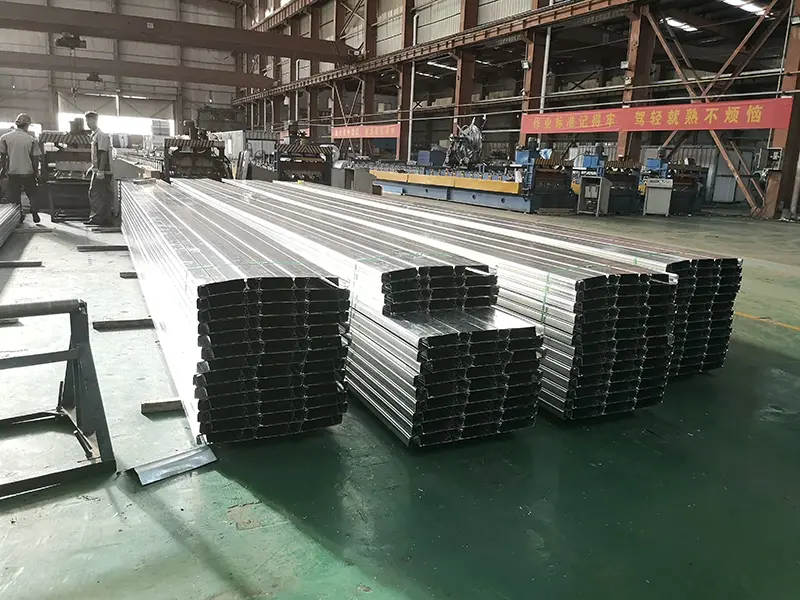

YXB48-200-600 மற்றும் YXB65-185-555 மாதிரிகள் போன்ற மூடிய சுயவிவர தயாரிப்புகளுக்கு, மூடிய-விலா வடிவமைப்பு விலா எலும்புகளை கான்கிரீட்டில் முழுமையாக இணைக்கிறது. இது காஸ்ட்-இன்-பிளேஸ் ஸ்லாப்களில் உள்ள வலுவூட்டல் பார்களைப் போலவே செயல்படுகிறது, எஃகு மற்றும் கான்கிரீட் இரண்டின் கட்டமைப்பு பண்புகளை அதிகப்படுத்துகிறது.
கூட்டு தரை அடுக்குகளை நிர்மாணிப்பது தேசிய தரநிலைகள் மற்றும் தொழில் குறியீடுகளுக்கு இணங்க பின்வரும் அடிப்படை தேவைகளை பூர்த்தி செய்ய வேண்டும்.
| செயல்திறன் காட்டி | அளவுருக்கள்/குறியீடுகள் | குறிப்புகள் / நிலையான அடிப்படை |
|---|---|---|
| அடிப்படை பொருள் | Q235, Q345, முதலியன | ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு சுருள் |
| பொதுவான தடிமன் | 0.7-1.5 மிமீ | சுயவிவர வகை மற்றும் சுமை தேவைகளைப் பொறுத்தது |
| கால்வனேற்றப்பட்ட பூச்சு | ≥120 g/m² (இருபுறமும்) | சேவை வாழ்க்கைக்கான துரு எதிர்ப்புத் தேவைகளைப் பூர்த்தி செய்கிறது |
| சுயவிவர எடுத்துக்காட்டுகள் | YXB48-200-600, YXB65-185-555, போன்றவை. | முக்கிய மூடிய சுயவிவர வகைகள் |
| பயனுள்ள அகலம் | 600-762 மிமீ | சுயவிவர வகையைப் பொறுத்தது |
| மகசூல் வலிமை | 235-345 MPa | Q235/Q345 பொருள் |
| விலா/பள்ளம் அகலம் | ≥50 மிமீ | கான்கிரீட் ஊற்றுவதற்கான தேவை |
| மொத்த ஸ்லாப் தடிமன் | ≥90 மிமீ | சுயவிவர எஃகு தாள் ≥50 மிமீ மேலே கான்கிரீட் கவர் |
| பொருந்தக்கூடிய தரநிலைகள் | ஜிபி 55004-2021; 05SG522 | கூட்டு கட்டமைப்புகளுக்கான கட்டாய குறியீடு; தேசிய தரநிலை அட்லஸ் |
கலப்பு தரை அடுக்குகள் முதன்மை எஃகு கட்டமைப்புகளின் விரைவான கட்டுமானத் தேவைகளுடன் ஒத்துப்போகின்றன. போடப்பட்டதும், விவரப்பட்ட எஃகுத் தாள்கள் உடனடி வேலைத் தளங்களாகச் செயல்படுகின்றன, இது வரிசையான கட்டுமானப் பணிப்பாய்வுகளை செயல்படுத்துகிறது, இது பல தளங்களில் ஒரே நேரத்தில் நிறுவலை அனுமதிக்கிறது மற்றும் மேடையில் கான்கிரீட் ஊற்றுகிறது. மிக உயரமான கட்டிடப் பயன்பாடுகளில், இந்தக் குணாதிசயம் ஒட்டுமொத்த கட்டுமான அட்டவணையின் பயனுள்ள கட்டுப்பாட்டை ஆதரிக்கிறது.
நிலையான தீயை அணைக்கும் அமைப்புகள் மற்றும் தீ-எதிர்ப்பு கூறுகளின் தர மேற்பார்வை மற்றும் ஆய்வுக்கான தேசிய மையத்தால் சோதிக்கப்பட்டது, மூடிய சுயவிவர கலவை தரை தளம் சில கட்டமைப்புகளில் தீ தடுப்பு ஸ்ப்ரே தேவையில்லாமல் தீ தடுப்பு மதிப்பீடு தேவைகளை பூர்த்தி செய்கிறது. எஃகு கட்டமைப்புகளின் தீப் பாதுகாப்பிற்கான தொழில்நுட்பக் குறியீட்டின்படி (ஜிபி 51249-2017), சவ்வு விளைவைக் கணக்கிடுவதன் மூலம் கலப்பு தரை தளம் தீ தடுப்பு சரிபார்ப்புத் தேவைகளைப் பூர்த்தி செய்தால், கூடுதல் தீ பாதுகாப்பு நடவடிக்கைகள் தேவையில்லை. பெரிய சிதைவுகளின் கீழ் உள்ள சவ்வு விளைவு டெக் அதன் உள்ளார்ந்த தீ தடுப்பு திறனைப் பயன்படுத்த அனுமதிக்கிறது.
மூடிய-விலா எலும்பு வடிவமைப்பு, எஃகு டெக் விலா எலும்புகள் கான்கிரீட்டில் முழுமையாக இணைக்கப்பட்டிருப்பதை உறுதிசெய்கிறது, வார்ப்பு-இன்-பிளேஸ் ஸ்லாப்பில் உள்ள பார்களை வலுப்படுத்துவது போன்றது. இது ஒரு கட்டமைப்பு வலுவூட்டல் அமைப்பில் எஃகு மற்றும் கான்கிரீட் இரண்டின் பண்புகளை அதிகப்படுத்துகிறது. திறந்த-சுயவிவர அமைப்புகளுடன் ஒப்பிடும்போது மூடிய சுயவிவரத் தரை தளங்கள் சிறந்த சுமை தாங்கும் திறன் மற்றும் வெட்டு எதிர்ப்பைக் கொண்டுள்ளன என்பதை சோதனை சோதனை உறுதிப்படுத்துகிறது.
கலப்புத் தரை தளமானது, நிரந்தரமான ஃபார்ம்வொர்க்காக சுயவிவரப்படுத்தப்பட்ட எஃகு தாளைப் பயன்படுத்துகிறது, பாரம்பரிய மர வடிவத்துடன் தொடர்புடைய நிறுவல், அகற்றுதல் மற்றும் ஷோரிங் செயல்முறைகளை நீக்குகிறது. சேவை கட்டத்தின் போது, இது கீழ் இழுவிசை வலுவூட்டலாக செயல்படுகிறது, மொத்த ரிபாரின் அளவைக் குறைக்கிறது. டெக் மேற்பரப்பில் உள்ள புடைப்புகள் கான்கிரீட்டுடன் வலுவான பிணைப்பை உருவாக்குகின்றன, மேலும் விறைப்பான விலா எலும்புகளைச் சேர்ப்பது கணினி அதிக சுமை தாங்கும் திறனை வழங்குவதை உறுதி செய்கிறது.
1. ஸ்டிரிப்பிங் இல்லாமல் நிரந்தர ஃபார்ம்வொர்க்.சுயவிவர எஃகு தாள் பாரம்பரிய ஃபார்ம்வொர்க்கை மாற்றுகிறது, நிறுவல், அகற்றுதல் மற்றும் ஷோரிங் படிகளை நீக்குகிறது. இது கட்டுமான அட்டவணையை குறைக்கிறது மற்றும் தொழிலாளர் செலவுகளை குறைக்கிறது.
2. இரட்டை கட்டமைப்பு செயல்பாடு.தாள் கட்டுமானத்தின் போது ஃபார்ம்வொர்க்காகவும், சேவை கட்டத்தில் இழுவிசை வலுவூட்டலாகவும் செயல்படுகிறது, இது ரீபார் மற்றும் கான்கிரீட் நுகர்வு குறைக்கிறது.
3. மூடிய சுயவிவர அடுக்குகளின் தீ எதிர்ப்பு.சோதனை செய்யப்பட்ட மூடிய சுயவிவர கலப்பு தரை தளங்கள் தீ தடுப்பு ஸ்ப்ரே இல்லாமல் தீ தடுப்பு மதிப்பீடு தேவைகளை பூர்த்தி செய்ய முடியும், திட்ட செலவுகளை குறைக்கிறது.
4. திறமையான தொடர் வேலைப்பாய்வு.இந்த அமைப்பு ஒரே நேரத்தில் நிறுவலை ஆதரிக்கிறது மற்றும் பல தளங்களில் கான்கிரீட் ஊற்றப்படுகிறது. நிறுவப்பட்டதும், உச்சவரம்பு நிறுவல் மற்றும் பயன்பாட்டு ரூட்டிங் போன்ற அடுத்தடுத்த பணிகளுக்கு டெக்கிங் ஒரு வேலை தளமாக செயல்படுகிறது.
5. நில அதிர்வு செயல்திறன்.ஃப்ளோர் டெக்கிங் முதன்மை மற்றும் இரண்டாம் நிலை எஃகு கற்றைகளுடன் ஷீர் ஸ்டுட்கள் மூலம் இணைக்கப்பட்டுள்ளது, இது மேம்பட்ட நில அதிர்வு எதிர்ப்பைக் கொண்ட ஒரு ஒருங்கிணைந்த கட்டமைப்பு அமைப்பை உருவாக்குகிறது.
சுயவிவரத் தேர்வுக்கு:கூடுதல் தீ தடுப்பு இல்லாமல் அதிக தீ தடுப்பு மற்றும் கூட்டு நடவடிக்கை தேவைப்படும் திட்டங்களுக்கு மூடிய-விலா சுயவிவரங்கள் பரிந்துரைக்கப்படுகின்றன. எளிமையான நிறுவல் அல்லது இலகுவான எடை விருப்பமான இடங்களில் திறந்த-விலா சுயவிவரங்கள் பயன்படுத்தப்படலாம், ஆனால் தீ தடுப்பு மற்றும் சுமை திறன் ஆகியவை தனித்தனியாக சரிபார்க்கப்பட வேண்டும்.
ஸ்லாப் தடிமன் மற்றும் வலுவூட்டலுக்கு:மொத்த ஸ்லாப் தடிமன் குறைந்தபட்சம் 90 மிமீ இருக்க வேண்டும், சுயவிவர எஃகு தாளுக்கு மேலே குறைந்தபட்சம் 50 மிமீ கான்கிரீட் கவர். கூடுதல் வலுவூட்டலின் அளவு இடைவெளி, சுமை மற்றும் தீ மதிப்பீடு தேவைகளைப் பொறுத்தது.
கால்வனேற்றப்பட்ட பூச்சு ஆயுள்:நிலையான கால்வனேற்றப்பட்ட பூச்சு எடை இருபுறமும் குறைந்தது 120 கிராம்/மீ² ஆகும். அதிக அரிக்கும் சூழல்களுக்கு, ஒரு கனமான பூச்சு அல்லது கூடுதல் பாதுகாப்பு தேவைப்படலாம்.
நிறுவலின் போது:டெக் வழியாக எஃகு கற்றைக்குள் சரியான கத்தரி ஸ்டட் வெல்டிங் செய்வதை உறுதி செய்யவும். குறிப்பிட்ட ஸ்டட் இடைவெளி மற்றும் விளிம்பு தூரத்தைப் பின்பற்றவும். அதிகப்படியான விலகலைத் தடுக்க, கான்கிரீட் கொட்டும் போது டெக் போதுமான அளவு ஆதரிக்கப்படுகிறதா என்பதை சரிபார்க்கவும்.
1.உயரமான மற்றும் மிக உயர்ந்த எஃகு கட்டமைப்புகளுக்கான தரை மற்றும் கூரை அமைப்புகள்.
2.அரங்கங்கள், கண்காட்சி மையங்கள் மற்றும் விமான நிலைய முனையங்கள் போன்ற பெரிய அளவிலான பொது கட்டிடங்கள்.
3.தொழில்துறை ஆலைகள், தளவாடக் கிடங்குகள் மற்றும் பார்க்கிங் கட்டமைப்புகள் உட்பட தொழில்துறை மற்றும் வணிக கட்டிடங்களுக்கான தளம்.
4.எஃகு கட்டமைப்பு திட்டங்களுக்கு விரைவான கட்டுமானம் மற்றும் வரிசைப்படுத்தப்பட்ட, தொடர்ச்சியான பணிப்பாய்வு தேவைப்படுகிறது.
திறந்த-விலா சுயவிவரங்கள் கான்கிரீட்டில் முழுமையாக உட்பொதிக்கப்படாத ட்ரெப்சாய்டல் விலா எலும்புகளை வெளிப்படுத்துகின்றன, அதே சமயம் மூடிய-விலா சுயவிவரங்கள் முழுமையாக மூடப்பட்டிருக்கும் விலா எலும்புகளைக் கொண்டுள்ளன. மூடிய-விலா சுயவிவரங்கள் பொதுவாக சிறந்த கூட்டு நடவடிக்கை மற்றும் தீ எதிர்ப்பை வழங்குகின்றன, ஏனெனில் விலா எலும்புகள் வலுவூட்டல் கம்பிகள் போல செயல்படுகின்றன, மேலும் கான்கிரீட் எஃகு முழுவதுமாக உறைகிறது.
எப்போதும் இல்லை. சவ்வு விளைவைக் கணக்கிடுவது போன்ற GB 51249-2017 இல் உள்ள நிபந்தனைகளைப் பூர்த்தி செய்தால், மூடிய சுயவிவர கலவையான தரை தளங்கள் தீ தடுப்பு ஸ்ப்ரே இல்லாமல் தீ தடுப்புத் தேவைகளைப் பூர்த்தி செய்யலாம். இருப்பினும், திறந்த-விலா சுயவிவரங்கள் அல்லது மெல்லிய அடுக்குகளுடன் கூடிய அடுக்குகளுக்கு கூடுதல் தீ பாதுகாப்பு தேவைப்படலாம். தீ பொறியியல் மதிப்பீடு பரிந்துரைக்கப்படுகிறது.
டெக்கிங் த்ரூ-டெக் ஸ்டட் வெல்டிங்கைப் பயன்படுத்தி எஃகு கற்றைகளுடன் இணைக்கப்பட்டுள்ளது. ஷியர் ஸ்டுட்கள் டெக் வழியாக பீம் ஃபிளேஞ்சில் பற்றவைக்கப்பட்டு, ஒரு கூட்டு இணைப்பை உருவாக்குகின்றன. ஸ்டட் விட்டம், இடைவெளி மற்றும் உட்பொதிப்பு ஆகியவை திட்ட வடிவமைப்பு மற்றும் தொடர்புடைய தரங்களைப் பின்பற்ற வேண்டும்.
தேவையான தடிமன் சுயவிவர வகை, இடைவெளி, கான்கிரீட் தடிமன் மற்றும் வடிவமைப்பு சுமைகளைப் பொறுத்தது. வழக்கமான அலுவலகம் அல்லது குடியிருப்பு மாடிகளுக்கு, 0.8-1.2 மிமீ தடிமன் பொதுவானது, ஆனால் நீண்ட இடைவெளிகள் அல்லது அதிக சுமைகளுக்கு 1.2-1.5 மிமீ தேவைப்படலாம். பொருத்தமான தடிமன் தீர்மானிக்க கட்டமைப்பு கணக்கீடுகள் செய்யப்பட வேண்டும்.
நிலையான கால்வனேற்றப்பட்ட பூச்சு பெரும்பாலான உட்புற பயன்பாடுகளுக்கு நல்ல அரிப்பு எதிர்ப்பை வழங்குகிறது. வெளிப்புற அல்லது அதிக அரிக்கும் சூழல்களுக்கு, ஒரு கனமான கால்வனேற்றப்பட்ட பூச்சு அல்லது கூடுதல் பாதுகாப்பு நடவடிக்கைகள் குறிப்பிடப்படலாம். ஆயுள் தேவைகளுக்கான திட்ட விவரக்குறிப்புகளைப் பார்க்கவும்.
Tianjin SENBO பில்டிங் மெட்டீரியல்ஸ் டெக்னாலஜி கோ., லிமிடெட் என்பது கலப்பு தரை தளம், Al-Mg-Mn வளைந்த கூரை பேனல்கள், ஸ்டேண்டிங் சீம் ரூஃபிங் பேனல்கள் மற்றும் பிற உலோக உறை தயாரிப்புகளின் உற்பத்தியாளர். எங்களின் உற்பத்தித் தளமானது சீனாவின் டியான்ஜினில் உள்ள ஜிங்காய் பொருளாதார மேம்பாட்டு மண்டலத்தில் உள்ளது, தானியங்கு உற்பத்திக் கோடுகள் மற்றும் நான்கு-நிலை தர ஆய்வு செயல்முறைகள் உள்ளன. எங்கள் தொழிற்சாலை, சான்றிதழ்கள், சோதனை திறன்கள் மற்றும் திட்டக் குறிப்புகள் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைப் பார்வையிடவும்எங்களைப் பற்றிபக்கம் அல்லதுஎங்கள் பொறியியல் குழுவை தொடர்பு கொள்ளவும்.
