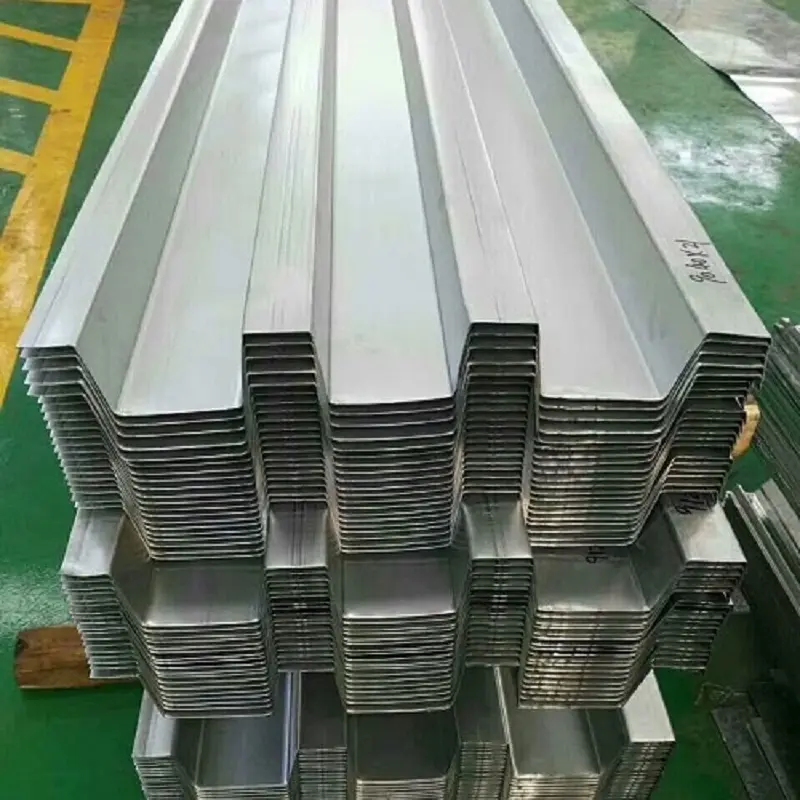

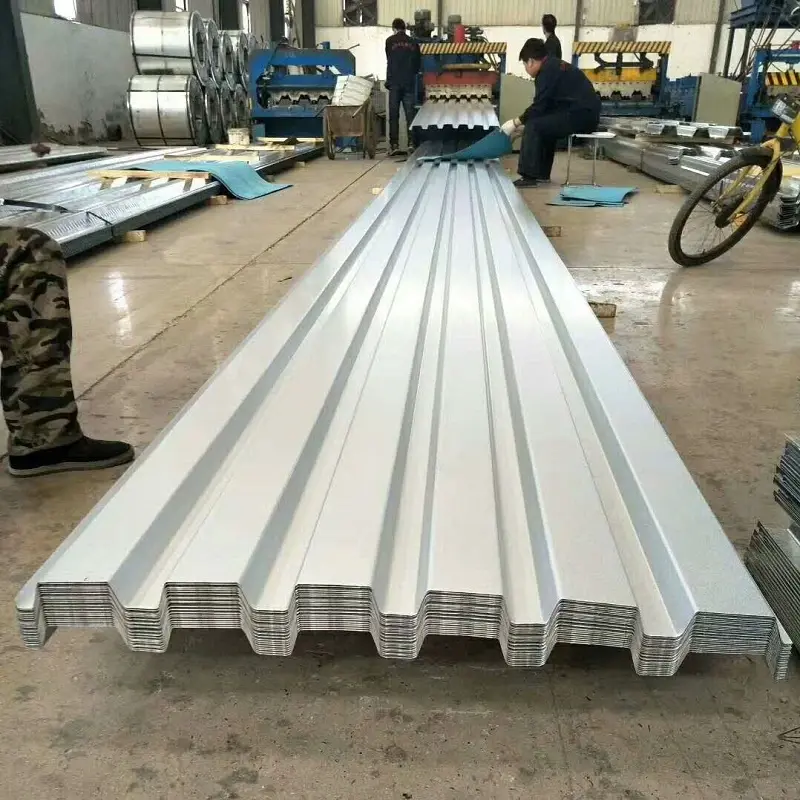

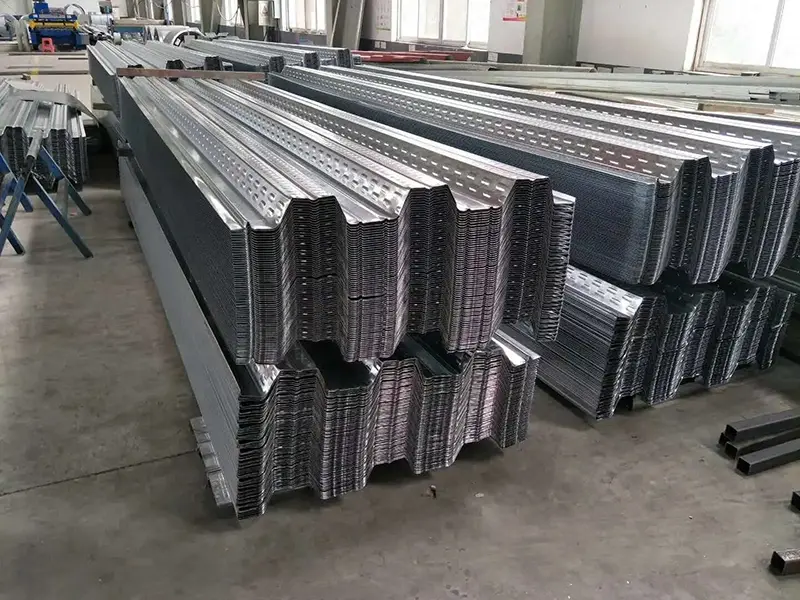

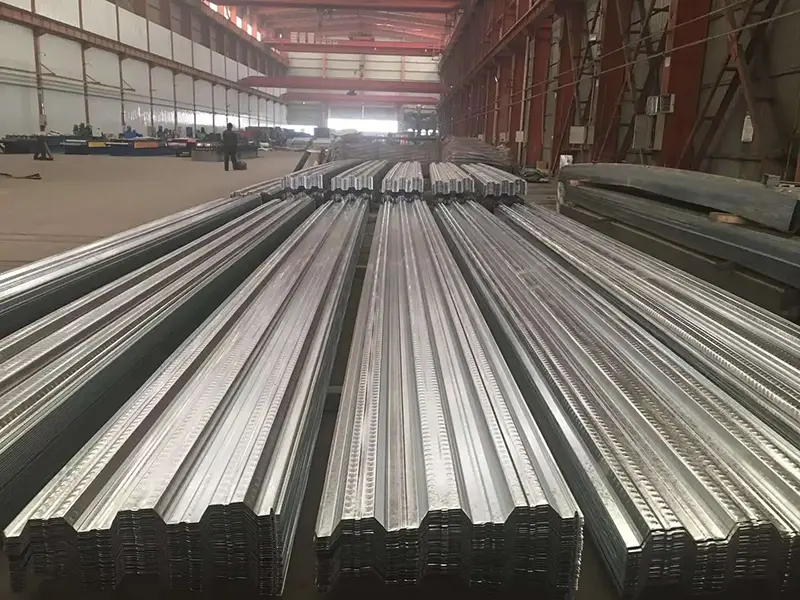

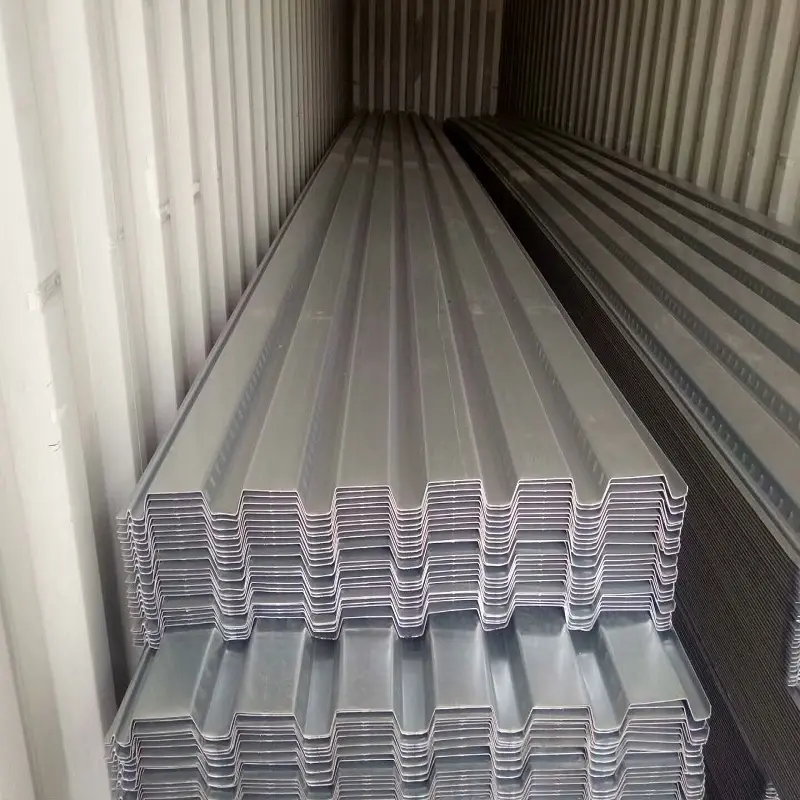

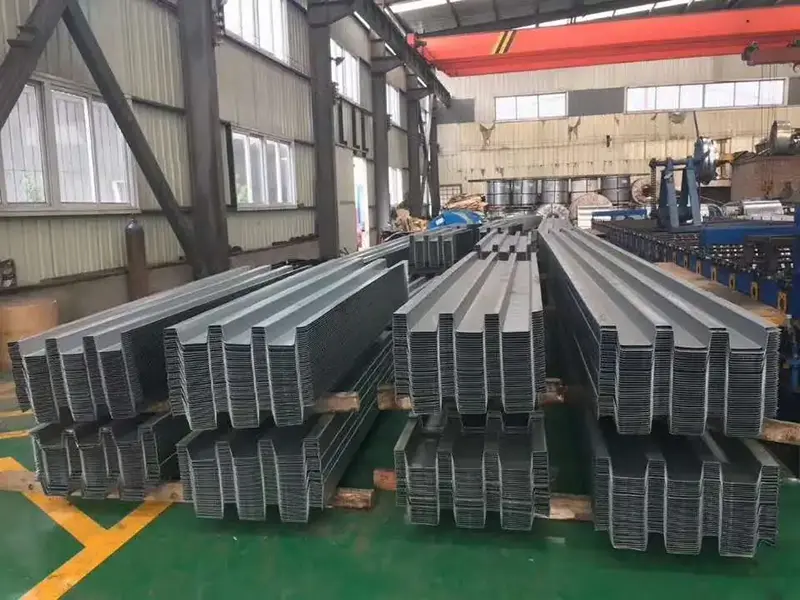

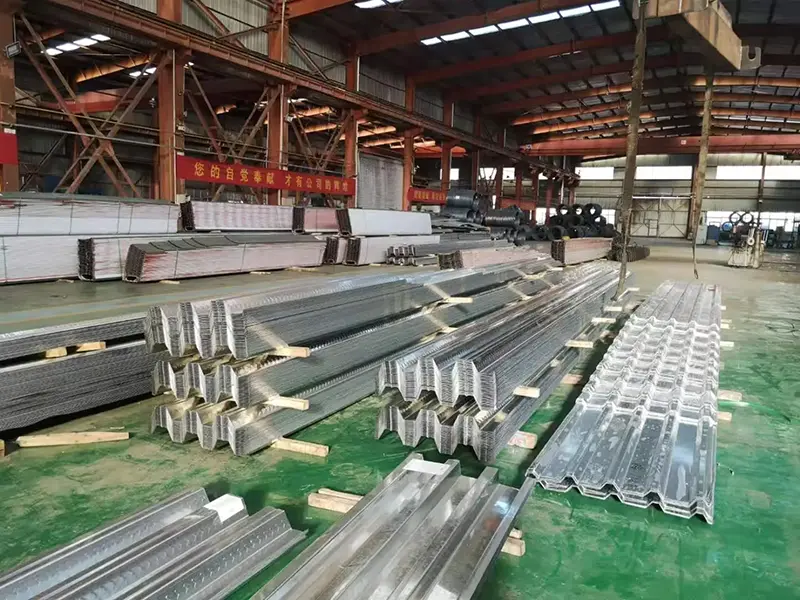

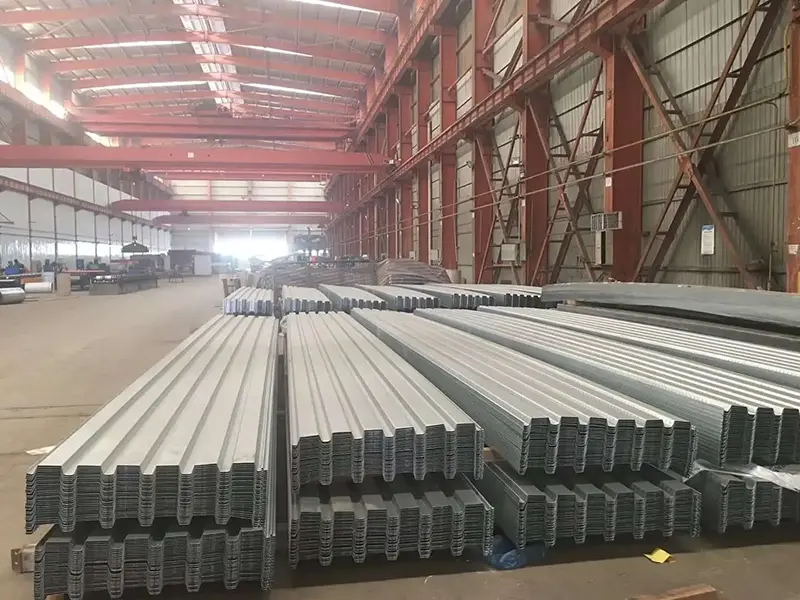

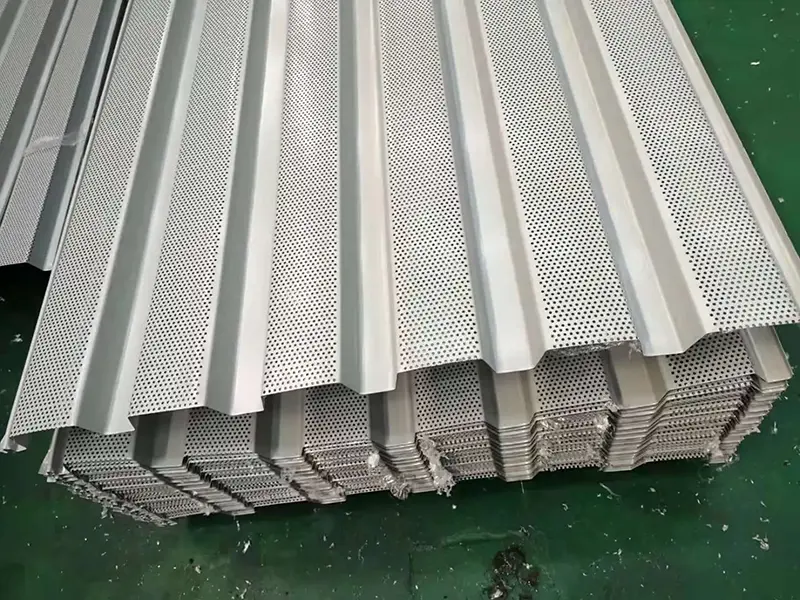

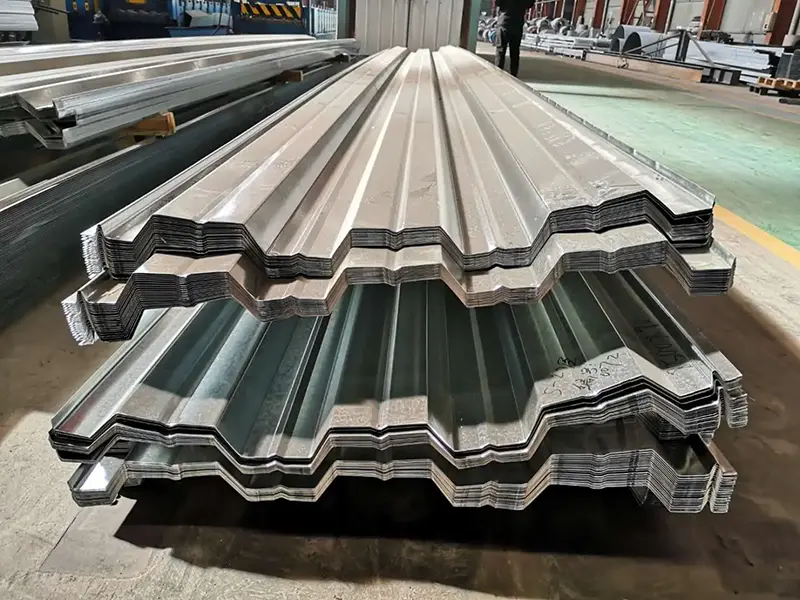

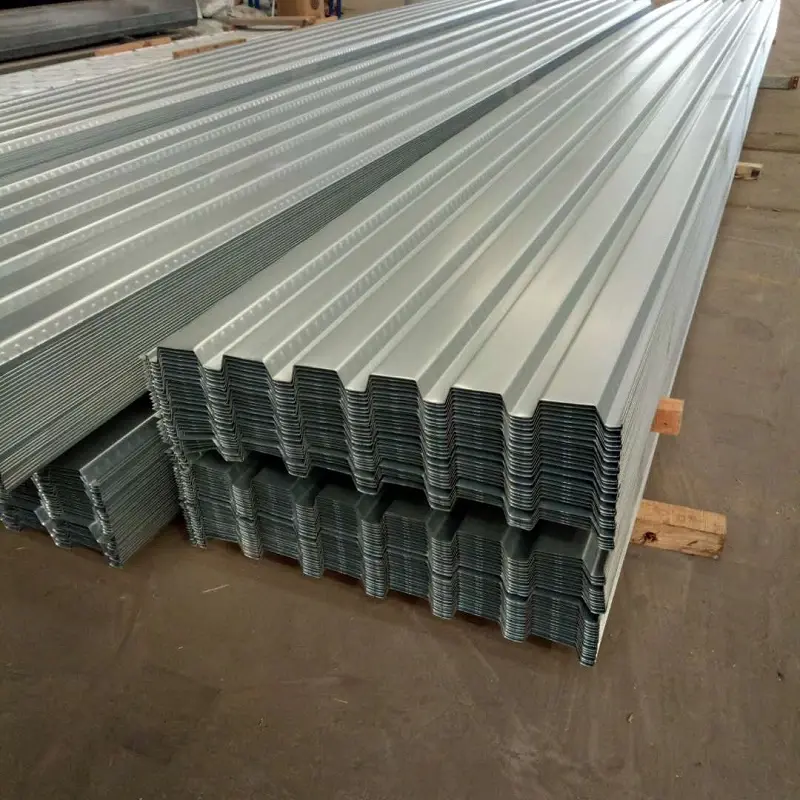

ஓபன்-ரிப் ஃப்ளோர் டெக்கிங் என்பது ஹாட்-டிப் கால்வனேற்றப்பட்ட அல்லது அல்-சிஎன் பூசப்பட்ட எஃகு தாளில் இருந்து தயாரிக்கப்பட்ட குளிர்-வடிவமான நெளி பேனல் ஆகும். இது திறந்த V, U அல்லது ட்ரெப்சாய்டல் குறுக்குவெட்டைக் கொண்டுள்ளது, விலா சேனலின் மேல் பகுதி திறந்திருக்கும். இந்த வடிவமைப்பு வலுவூட்டல் பார்கள், பாதை பயன்பாட்டுக் கோடுகள் மற்றும் தளத்தில் கான்கிரீட் ஊற்றுவதை எளிதாக்குகிறது.
SEBNO கட்டுமானப் பொருட்கள்அதன் எஃகு கட்டமைப்பு தயாரிப்பு வரம்பின் ஒரு பகுதியாக திறந்த சுயவிவர தரை தளத்தை வழங்குகிறது. பேனல்கள் கட்டுமானத்தின் போது நிரந்தர ஃபார்ம்வொர்க்காகச் செயல்படுகின்றன, பின்னர் இழுவிசை வலுவூட்டலாக கான்கிரீட் ஸ்லாப்புடன் இணைந்து செயல்படுகின்றன.
அடிப்படைப் பொருள் உயர்தர கார்பன் கட்டமைப்பு எஃகு அல்லது ஷௌகாங், ஆங்காங், ஹாங்காங், டாங்காங், பாஸ்டீல் மற்றும் விஸ்கோ போன்ற பெரிய உள்நாட்டு உற்பத்தியாளர்களிடமிருந்து குறைந்த-அலாய் ஸ்டீல் ஆகும். பூச்சு எடை பொதுவாக 60 முதல் 275 g/m² வரை இருக்கும், அதிகபட்சமாக 600 g/m² தேவைப்படும் சூழலில் கிடைக்கும்.

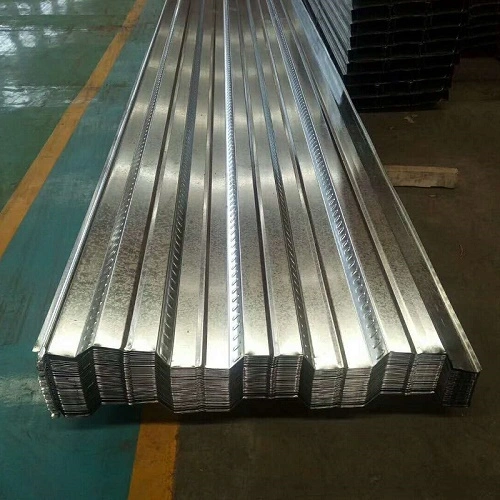

பொதுவான மகசூல் வலிமைகளில் 250 MPa, 280 MPa, 320 MPa மற்றும் 350 MPa ஆகியவை அடங்கும், மேலும் 550 MPa வரை அடையலாம். கான்கிரீட்டுடன் பிணைப்பை மேம்படுத்த மேற்பரப்பு பொறிக்கப்படலாம், இது எஃகு டெக் மற்றும் ஸ்லாப் இடையே நம்பகமான கூட்டு நடவடிக்கையை நிறுவ உதவுகிறது.
கட்டுமானத்தின் போது, டெக்கிங் எஃகு கற்றைகளின் மீது போடப்பட்டு, முழு ஊடுருவல் ஸ்பாட் வெல்ட்களுடன் முனைகளில் பாதுகாக்கப்படுகிறது. இடைநிலை இணைப்புகள் எஃகு கற்றைக்குள் டெக் வழியாக பற்றவைக்கப்பட்ட வெட்டு ஸ்டுட்களைப் பயன்படுத்துகின்றன. பொறிக்கப்பட்ட இணைப்புப் புள்ளிகளை இணைக்கும் பிரத்யேக கிளாம்பிங் கருவிகளுடன் அருகிலுள்ள பேனல்கள் இணைக்கப்பட்டுள்ளன.
டெக்கிங் கட்டிட கட்டத்தில் ஈரமான கான்கிரீட் மற்றும் கட்டுமான சுமைகளின் சுய எடையை ஆதரிக்கிறது. கான்கிரீட் கெட்டியான பிறகு, அது ஒரு கூட்டு அமைப்பாக ஸ்லாப் உடன் இணைந்து செயல்படுகிறது, கட்டமைப்பு கணக்கீடுகளில் இழுவிசை வலுவூட்டலாக செயல்படுகிறது.
திறந்த-சுயவிவரத் தளத் தொடர்கள் பரந்த அளவிலான சுயவிவரங்களை உள்ளடக்கியது. கீழே உள்ள அட்டவணை பல முக்கிய மாடல்களுக்கான பிரதிநிதி அளவுருக்களை பட்டியலிடுகிறது.
| சுயவிவர வகை | விரிக்கப்பட்ட அகலம் (மிமீ) | பயனுள்ள அகலம் (மிமீ) | பொதுவான தடிமன் (மிமீ) | மந்தநிலையின் தருணம் (cm⁴/m) | பிரிவு மாடுலஸ் (cm³/m) | பொருள் பயன்பாட்டு விகிதம் |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | உற்பத்தியாளரைக் கலந்தாலோசிக்கவும் | உற்பத்தியாளரைக் கலந்தாலோசிக்கவும் | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | தோராயமாக 17.9 (0.8மிமீ) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | உற்பத்தியாளரைக் கலந்தாலோசிக்கவும் | உற்பத்தியாளரைக் கலந்தாலோசிக்கவும் | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
கான்கிரீட் கொட்டும் போது, டெக்கிங் அதன் சொந்த வலிமை மற்றும் விறைப்புத்தன்மையைப் பயன்படுத்தி கட்டுமான சுமைகளை ஆதரிக்க வேண்டும். 1.2 மிமீ தடிமன் கொண்ட Q345 எஃகு மூலம் தயாரிக்கப்பட்ட YX60-263-790 மாடலுக்கு, மூன்று-ஸ்பான் தொடர்ச்சியான 120 மிமீ தடிமன் கொண்ட கலவை ஸ்லாபிற்கான அதிகபட்ச அன்ஷோர்ட் ஸ்பான் 2.65 மீ ஆகும். 0.8 மிமீ தடிமன் கொண்ட YX51-250-750 மாடல் 2.5-3.0 மீ வரை பொருந்தக்கூடிய இடைவெளியைக் கொண்டுள்ளது.
இந்த unshored திறன் பல தளங்களில் ஒரே நேரத்தில் நிறுவலை அனுமதிக்கிறது, கட்டப்பட்ட கான்கிரீட் ஊற்றுதல் மற்றும் விரைவான ஒட்டுமொத்த கட்டுமான வரிசையை செயல்படுத்துகிறது.
எஃகு டெக்கிங் மற்றும் கான்கிரீட் ஆகியவை புடைப்புகள் மற்றும் வெட்டு ஸ்டுட்கள் மூலம் இணைந்து செயல்படும் போது, சுமை தாங்கும் திறன் கணிசமாக அதிகரிக்கிறது. எடுத்துக்காட்டாக, YX60-263-790 (1.0 மிமீ தடிமன்) Q235 எஃகு கற்றைகள் மற்றும் 100 மிமீ தடிமன் கொண்ட C30 கான்கிரீட் ஸ்லாப் 21.71 kN·m என்ற நெகிழ்வுத் திறன் கொண்டது. அதற்கு பதிலாக Q345 எஃகு பயன்படுத்தப்பட்டால், திறன் 29.77 kN·m ஆக உயரும். மற்ற கான்கிரீட் கிரேடுகள், ஸ்லாப் தடிமன்கள் மற்றும் எஃகு கிரேடுகளுக்கான கொள்ளளவு மதிப்புகள் இந்த அளவுருக்களைப் பயன்படுத்தி கணக்கிடலாம்.
நிறுவலின் போது பல நடைமுறைகளுக்கு கவனம் தேவை. டெக்கிங் முனைகள் முழு ஊடுருவல் ஸ்பாட் வெல்ட்களுடன் எஃகு கற்றைகளுடன் இணைக்கப்பட வேண்டும். இடைநிலை இணைப்புகள் த்ரூ-டெக் ஸ்டட் வெல்டிங்கைப் பயன்படுத்துகின்றன. சிறப்பு கிரிம்பிங் இடுக்கியைப் பயன்படுத்தி புடைப்பு புள்ளிகளில் அருகிலுள்ள தாள்கள் ஒன்றோடொன்று இணைக்கப்பட்டுள்ளன. வளைந்த பகுதிகளில், விளிம்புகளை மென்மையாகவும், கால்வனேற்றப்பட்ட பூச்சுகளைப் பாதுகாக்கவும் பிளாஸ்மா வெட்டுதல் பரிந்துரைக்கப்படுகிறது.
அசல் வடிவமைப்பு 305 மிமீ வெல்ட் இடைவெளியைக் குறிப்பிடுகிறது, ஆனால் இது கால் போக்குவரத்து அல்லது கான்கிரீட் ஊற்றலின் கீழ் சிதைவைத் தடுக்க கட்டுமானத்தின் போது குறைக்கப்படலாம். விரிசல் ஏற்படுவதைத் தடுக்க, வடிவமைப்பு விவரக்குறிப்புகளின்படி கான்டிலீவர் செய்யப்பட்ட பிரிவுகளில் எதிர்மறை தருண வலுவூட்டல் நிறுவப்பட வேண்டும்.
1. நிரந்தர ஃபார்ம்வொர்க்.டெக்கிங் பாரம்பரிய மர வடிவத்தை மாற்றுகிறது, எனவே நிறுவல், அகற்றுதல் அல்லது ஷோரிங் தேவையில்லை. இது கட்டுமான அட்டவணையை துரிதப்படுத்துகிறது.
2. அதிக வலிமை கொண்ட இலகுரக.எஃகு நுகர்வு 0.8 மிமீ தடிமனான தாள்களுக்கு தோராயமாக 9-10 கிலோ/மீ² ஆகும், உகந்த இடைவெளி 2.5-3.5 மீ. அடுக்கு மாடி அமைப்பில் இழுவிசை வலுவூட்டலாகவும் செயல்படுகிறது.
3. திறமையான தொடர் கட்டுமானம்.ஒரே நேரத்தில் பல தளங்களில் பேனல்களை அமைக்கலாம், மேலும் கான்கிரீட்டை நிலைகளில் ஊற்றலாம். இது ஒட்டுமொத்த திட்ட காலக்கெடுவை கணிசமாகக் குறைக்கிறது.
4. வசதியான பயன்பாட்டு ரூட்டிங்.திறந்த-விலா சுயவிவரமானது, இரண்டாம் நிலை ஸ்லாட்டிங் அல்லது சேனலிங் இல்லாமல் குழாய்கள் மற்றும் வயரிங் நேரடியாக நிறுவ அனுமதிக்கிறது.
5. அரிப்பு எதிர்ப்பு மற்றும் மறுசுழற்சி.கால்வனேற்றப்பட்ட பூச்சு கட்டுமானம் மற்றும் சேவை கட்டங்களில் துருப்பிடிப்பதைத் தடுக்கிறது. எஃகு பொருள் அதன் சேவை வாழ்க்கையின் முடிவில் முழுமையாக மறுசுழற்சி செய்யக்கூடியது.
இடைவெளி மற்றும் சுமை தேவைகளுக்கு:அன்ஷோர்ட் ஸ்பான் டேபிள்கள் மற்றும் கலப்பு ஸ்லாப் சுமை கணக்கீடுகளின் அடிப்படையில் சுயவிவரத்தையும் தடிமனையும் தேர்வு செய்யவும். அதிக சுமைகள் அல்லது நீண்ட இடைவெளிகளுக்கு தடிமனான பேனல்கள் அல்லது அதிக எஃகு தரங்கள் தேவைப்படலாம்.
பயன்பாட்டு ரூட்டிங்கிற்கு:திறந்த விலா எலும்புகள் வழித்தடங்கள் மற்றும் வயரிங் இயக்குவதை எளிதாக்குகின்றன, ஆனால் மோதல்களைத் தவிர்க்க வலுவூட்டல் இடத்துடன் தளவமைப்பு ஒருங்கிணைக்கப்பட வேண்டும்.
வளைந்த அல்லது ஒழுங்கற்ற பகுதிகளுக்கு:விளிம்பின் தரம் மற்றும் கால்வனேற்றப்பட்ட பூச்சு ஒருமைப்பாட்டைப் பராமரிக்க, வெட்டுவதை விட பிளாஸ்மா வெட்டுதல் விரும்பப்படுகிறது.
வெல்டிங் போது:ஸ்பாட் வெல்ட்ஸ் மற்றும் ஷீயர் ஸ்டுட்களுக்கு குறிப்பிட்ட வெல்ட் இடைவெளியைப் பின்பற்றவும். கட்டுமானத்தின் போது சிதைவைத் தடுக்க அடர்த்தியான இடைவெளி தற்காலிகமாகப் பயன்படுத்தப்படலாம், ஆனால் இறுதி இணைப்புகளுக்கு கட்டமைப்பு வடிவமைப்பு மதிக்கப்பட வேண்டும்.
1.பல அடுக்கு மற்றும் உயரமான எஃகு கட்டமைப்புகளுக்கான கலப்பு தரை அமைப்புகள்.
2.தொழில்துறை ஆலைகள் மற்றும் தளவாடக் கிடங்குகளுக்கான மாடி கட்டமைப்புகள்.
3.வணிக வளாகங்கள் மற்றும் பார்க்கிங் கட்டமைப்புகள் உட்பட பெரிய அளவிலான தரையமைப்பு திட்டங்கள்.
4.விரைவான கட்டுமானம் மற்றும் கட்டப்பட்ட பணிப்பாய்வு தேவைப்படும் எஃகு கட்டமைப்பு திட்டங்கள்.
விலா எலும்புகள் முழுவதுமாக மூடப்பட்டிருப்பதாலும், எஃகு முழுவதுமாக கான்கிரீட் சூழப்பட்டிருப்பதாலும், மூடிய சுயவிவரம் பொதுவாக சிறந்த தீ எதிர்ப்பை வழங்குகிறது. திட்டத்தின் தீ மதிப்பீட்டைப் பொறுத்து, திறந்த-சுயவிவர டெக்கிங்கிற்கு கூடுதல் தீ தடுப்பு நடவடிக்கைகள் தேவைப்படலாம். ஒவ்வொரு சுயவிவர வகைக்கும் தீ சோதனை மதிப்பாய்வு செய்யப்பட வேண்டும்.
ஆம், பல திறந்த-சுயவிவர மாதிரிகள் குறிப்பிடப்பட்ட இடைவெளி வரம்புகளுக்குள் அன்ஷோர்டு நிறுவலுக்காக வடிவமைக்கப்பட்டுள்ளன. எடுத்துக்காட்டாக, 1.2 மிமீ Q345 எஃகு கொண்ட YX60-263-790 மூன்று-ஸ்பான் தொடர்ச்சியான 120 மிமீ ஸ்லாப்பிற்கு 2.65 மீ வரை அன்ஷோர் செய்ய முடியும். உற்பத்தியாளரின் இடைவெளி அட்டவணைகள் மற்றும் திட்டத்தின் கட்டமைப்பு கணக்கீடுகளை எப்போதும் பார்க்கவும்.
இரண்டு பூச்சுகளும் அரிப்பு பாதுகாப்பை வழங்குகின்றன, ஆனால் Al-Zn பூச்சு பொதுவாக உயர் வெப்பநிலை மற்றும் சில அரிக்கும் சூழல்களில் சிறந்த எதிர்ப்பை வழங்குகிறது. தேர்வு திட்டத்தின் சூழல் மற்றும் சேவை வாழ்க்கை தேவைகளைப் பொறுத்தது. Al-Zn பூச்சு பெரும்பாலும் கடலோர அல்லது தொழில்துறை அமைப்புகளுக்கு குறிப்பிடப்படுகிறது.
திறந்த விலா எலும்புகள் கான்கிரீட் ஆன பிறகு குழாய்கள் மற்றும் கம்பிகளை இயக்குவதற்கு இடத்தை வழங்குகிறது. இது ஸ்லாப்பில் சேனல்களை வெட்டுவதற்கான தேவையை நீக்குகிறது. இருப்பினும், வலுவூட்டல் கம்பிகளுடன் குறுக்கிடுவதைத் தவிர்ப்பதற்காக கான்கிரீட் ஊற்றுவதற்கு முன் பயன்பாட்டு அமைப்பை திட்டமிட வேண்டும்.
விவரப்பட்ட எஃகு தாள்களுக்கான முதன்மை தரநிலை GB/T 12755-2008 ஆகும். கட்டமைப்பு வடிவமைப்பு பொதுவாக GB 55004-2021 மற்றும் தேசிய தரநிலை அட்லஸ் 05SG522 ஆகியவற்றைப் பின்பற்றுகிறது. பொருள் சான்றிதழ்கள் மற்றும் சுமை சோதனை அறிக்கைகள் கோரிக்கையின் பேரில் வழங்கப்படலாம்.
Tianjin SENBO பில்டிங் மெட்டீரியல்ஸ் டெக்னாலஜி கோ., லிமிடெட் என்பது திறந்த-சுயவிவர தரை தளம், சுமை தாங்கும் தரை தளம், கலப்பு தரை தளம் மற்றும் பிற உலோக உறை தயாரிப்புகளின் உற்பத்தியாளர் ஆகும். எங்களின் உற்பத்தித் தளமானது சீனாவின் டியான்ஜினில் உள்ள ஜிங்காய் பொருளாதார மேம்பாட்டு மண்டலத்தில் உள்ளது, தானியங்கு உற்பத்திக் கோடுகள் மற்றும் நான்கு-நிலை தர ஆய்வு செயல்முறைகள் உள்ளன. எங்கள் தொழிற்சாலை, சான்றிதழ்கள், சோதனை திறன்கள் மற்றும் திட்டக் குறிப்புகள் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைப் பார்வையிடவும்எங்களைப் பற்றிபக்கம் அல்லதுஎங்கள் பொறியியல் குழுவை தொடர்பு கொள்ளவும்.
