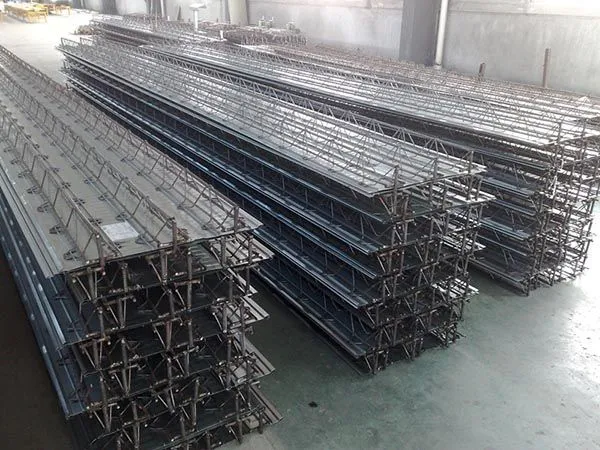

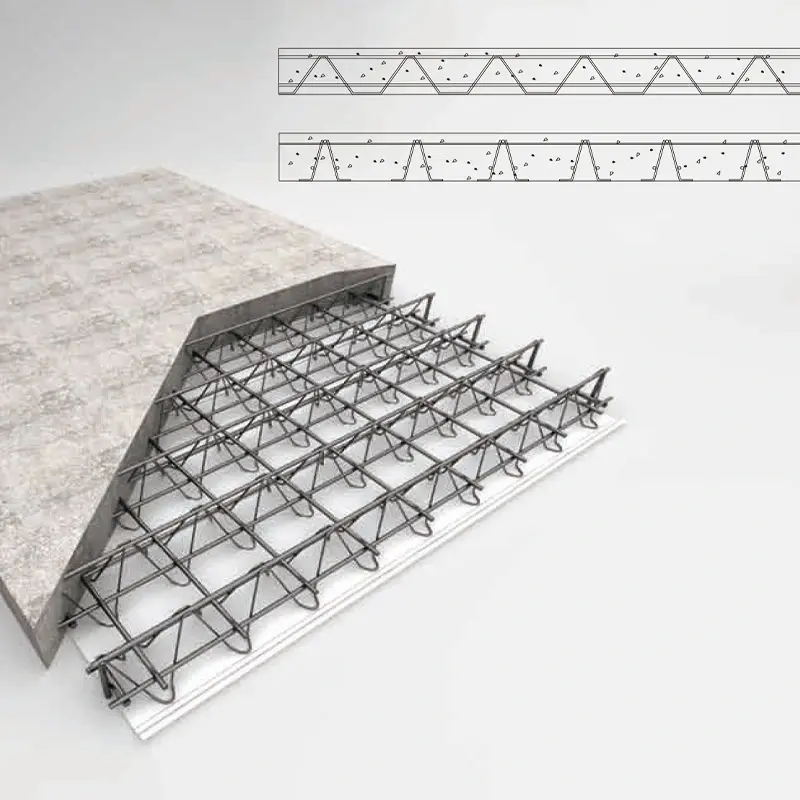

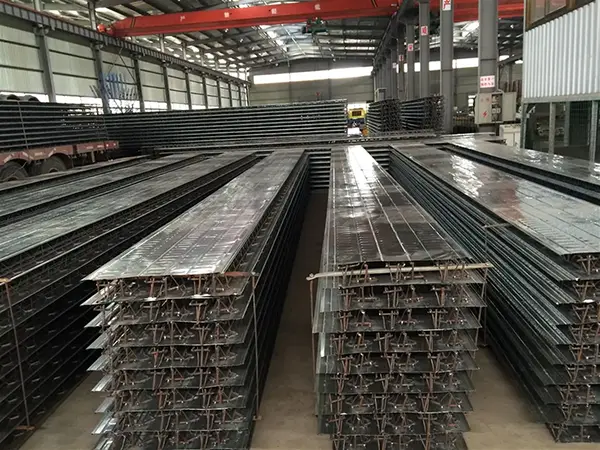

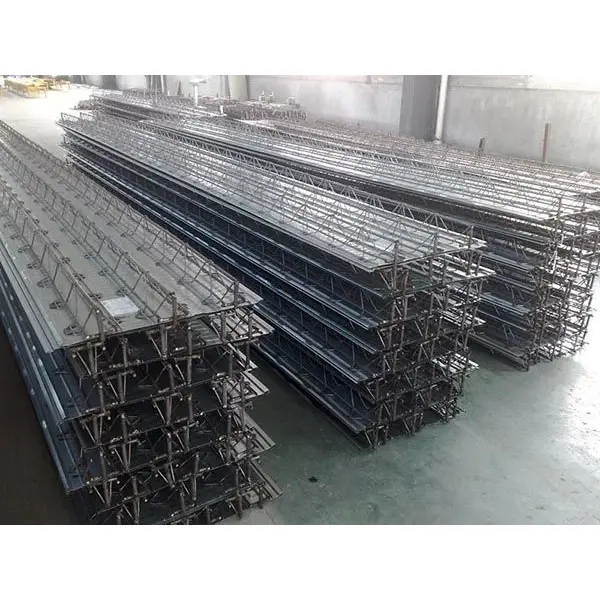

ரீபார் ட்ரஸ் ஃப்ளோர் டெக்கிங் என்பது ஒரு எஃகு ரீபார் டிரஸை ஒரு தானியங்கி உற்பத்தி வரிசையில் கீழ் தட்டுடன் இணைப்பதன் மூலம் உருவாக்கப்பட்ட ஒரு கூட்டு சுமை தாங்கும் குழு ஆகும். டிரஸ் ஆனது மேல் நாண் பட்டைகள், கீழ் நாண் பட்டைகள் மற்றும் வலைப் பட்டைகள் ஆகியவை ரெசிஸ்டன்ஸ் ஸ்பாட் வெல்டிங் மூலம் இணைக்கப்பட்டு, நிலையான முக்கோண அமைப்பை உருவாக்குகிறது. இந்த டிரஸ் பின்னர் ஒரு கீழ் தட்டுக்கு பற்றவைக்கப்படுகிறது, பொதுவாக 0.5 மிமீ தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு தாள் அல்லது ஃபைபர்-சிமென்ட் பலகை.
SENBO கட்டுமானப் பொருட்கள்இந்த தயாரிப்பை அதன் எஃகு அமைப்பு தரையமைப்பு வரம்பின் ஒரு பகுதியாக வழங்குகிறது. டெக்கிங் கட்டுமானத்தின் போது நிரந்தர ஃபார்ம்வொர்க்காக செயல்படுகிறது மற்றும் பின்னர் கான்கிரீட் ஸ்லாப்பின் கட்டமைப்பு செயல்திறனுக்கு பங்களிக்கிறது.
மேல் மற்றும் கீழ் நாண் பட்டைகள் பொதுவாக HRB400 அல்லது CRB550 எஃகிலிருந்து தயாரிக்கப்படுகின்றன, அதே நேரத்தில் வலைப் பட்டைகள் பொதுவாக HPB300, HRB400 அல்லது CPB550 எஃகுகளைப் பயன்படுத்துகின்றன. செங்குத்து மற்றும் கிடைமட்ட ஆதரவு பார்கள் பொதுவாக HPB300 அல்லது HRB400 ஆகும்.
ஒரு கால்வனேற்றப்பட்ட எஃகு தாளை கீழே உள்ள ஃபார்ம்வொர்க்காகப் பயன்படுத்தினால், அதன் தடிமன் 0.5 மிமீ, மகசூல் வலிமை குறைந்தபட்சம் 250 N/mm², மற்றும் இரட்டை பக்க கால்வனைசிங் பூச்சு எடை குறைந்தது 120 g/m² ஆகும். கீழ் தாள் இரண்டு அகலங்களில் வருகிறது: வகை A (600 மிமீ) மற்றும் வகை B (576 மிமீ).
ஸ்டீல் டிரஸ் உயரம் 50 மிமீ முதல் 340 மிமீ வரை இருக்கும், இது ஸ்லாப் தடிமன் 80 மிமீ முதல் 370 மிமீ வரை இருக்கும். மேல் மற்றும் கீழ் நாண் விட்டம் 6-12 மிமீ, மற்றும் வலை பட்டை விட்டம் 4-8 மிமீ. TD1-TD7 மற்றும் HB1-HB8 போன்ற பல தயாரிப்புத் தொடர்கள் உள்ளன, TD3-90 பொதுவாகப் பயன்படுத்தப்படும் மாதிரி.
கீழே உள்ள ஃபார்ம்வொர்க் வகையின் அடிப்படையில் தயாரிப்புகள் வகைப்படுத்தப்படுகின்றன. பாரம்பரிய வகை கால்வனேற்றப்பட்ட எஃகு தாளைப் பயன்படுத்துகிறது, அதே நேரத்தில் நிரந்தர (அகற்ற முடியாத) வகை நுண்ணிய-ஒட்டு கான்கிரீட் அல்லது ஃபைபர்-சிமென்ட் பலகையைப் பயன்படுத்துகிறது. தேசிய தரநிலை அட்லஸ்கள் 23CG56-1 மற்றும் 23CG56-2 இன் படி, நிரந்தர பாட்டம் ஃபார்ம்வொர்க் தயாரிப்புகள் ஆன்-சைட் ஃபார்ம்வொர்க்கை அகற்றுவதற்கான தேவையை நீக்குகிறது, மென்மையான அடிப்பகுதியை வழங்குகிறது, மேலும் ஈரப்பதமான அல்லது சுத்தமான சூழல்களுக்கும் இடைநிறுத்தப்பட்ட கூரைகள் இல்லாத கட்டிடங்களுக்கும் ஏற்றது.
தற்போது கட்டுமானத்தில் உள்ள ஒரு சூப்பர்-உயர்ந்த திட்டமானது மொத்த தரை பரப்பளவு 218,000 m² ஆகும். டவர் A 39 மாடிகள் (176.1 மீ) உயர்கிறது மற்றும் டவர் B 51 மாடிகளை (212.4 மீ) அடைகிறது. திட்டமானது 140,800 m² ட்ரஸ் டெக் அமைப்புகள் மற்றும் 16,100 m² விளிம்பு வடிவத்தைப் பயன்படுத்தியது. ஸ்லாப் தடிமன் 110 மிமீ முதல் 150 மிமீ வரை இருக்கும், மேலும் டிரஸ்கள் உயர் அதிர்வெண் எதிர்ப்பு ஸ்பாட் வெல்டிங்கைப் பயன்படுத்தி புனையப்பட்டது.
பாரம்பரிய காஸ்ட்-இன்-பிளேஸ் ஸ்லாப்களுடன் ஒப்பிடும்போது, இந்த முறை ஃபார்ம்வொர்க் நிறுவல், ஃபார்ம்வொர்க் அகற்றுதல் மற்றும் கைமுறையாக ரீபார் டையிங் ஆகியவற்றை நீக்கியது. கட்டுமானத் தரம் முழுவதும் நிலையானதாகவும் நம்பகமானதாகவும் இருந்தது.
Zhongguancun AI அறிவியல் மற்றும் தொழில்நுட்ப பூங்கா கண்காட்சி மையம் பெய்ஜிங்கில் "பூஜ்ஜிய கார்பன் கட்டிடம்" பைலட் திட்டமாகும். நான்கு-அடுக்கு எஃகு சட்ட அமைப்பு நில அதிர்வு தீவிரம் 8 வடிவமைக்கப்பட்டுள்ளது. இது அதிகபட்சமாக 3.5 மீ மற்றும் அதிகபட்ச கான்டிலீவர் நீளம் 8.25 மீ.
TD3-90 வகை ஃப்ளோர் டெக்கிங் பயன்படுத்தப்பட்டது, டிரஸ் உயரம் 90 மிமீ மற்றும் மொத்த ஸ்லாப் தடிமன் 120 மிமீ. கட்டுமானத்தின் போது அதிகபட்சமாக ஆதரிக்கப்படாத இடைவெளி 3.0 மீ. 8.25 மீ கான்டிலீவர் மண்டலத்தில், 1.5‰ மேல்நோக்கி கேம்பரைத் தூண்டுவதற்காக, இடைப்பட்ட இடைவெளியில் தற்காலிக இரட்டை செங்குத்து இடுகைகள் நிறுவப்பட்டன, இது கட்டமைப்பு பாதுகாப்பை உறுதி செய்கிறது.
வலுவூட்டல் கான்கிரீட்டில் முழுமையாக இணைக்கப்பட்டுள்ளது, பாரம்பரிய வார்ப்பிரும்பு அடுக்குகளைப் போன்ற தீ எதிர்ப்பைக் கொடுக்கும். 100 மிமீ தடிமன் கொண்ட ஸ்லாப் (70 மிமீ உயரமுள்ள எஃகு டிரஸுடன் தொடர்புடையது) 1.68 மணிநேர தீ தடுப்பு மதிப்பீட்டை அடைகிறது என்று சோதனைகள் குறிப்பிடுகின்றன. கால்வனேற்றப்பட்ட எஃகு தாளுக்கு கூடுதல் தீ பாதுகாப்பு தேவையில்லை.
விவரப்பட்ட ஸ்டீல் டெக்கிங்கைப் பயன்படுத்தும் கலப்பு அடுக்குகளுடன் ஒப்பிடும்போது, எஃகு டிரஸ் ஃப்ளோர் டெக்கிங் சிறந்த அரிப்பு எதிர்ப்பை வழங்குகிறது. கால்வனேற்றப்பட்ட எஃகு தாள் சேவை கட்டத்தில் கட்டமைப்பு சுமை தாங்குவதற்கு பங்களிக்காது என்பதால், துருவால் கட்டமைப்பு ஒருமைப்பாட்டை சமரசம் செய்ய முடியாது.
தொழிற்சாலை உற்பத்தி சீரான வலுவூட்டல் இடைவெளி மற்றும் நிலையான கான்கிரீட் கவர் தடிமன் ஆகியவற்றை உறுதி செய்கிறது. ஆன்-சைட் ரீபார் டையிங் வேலை 60%–70% குறைக்கப்படுகிறது. Tianjin இல் உள்ள Xiqing Houtai Plot G அடித்தள திட்டத்திற்கு, இந்த தொழில்நுட்பத்தைப் பயன்படுத்தி கட்டுமான காலத்தை தோராயமாக 10 நாட்கள் குறைத்து மொத்த செலவு 1.972 மில்லியன் RMB சேமிக்கப்பட்டது. ஒரு சதுர மீட்டருக்கான விரிவான செலவு பாரம்பரிய கூட்டு அடுக்குகளை விட 20% குறைவாக இருந்தது.
பின்வரும் அளவுருக்கள் தொழில்துறை தரமான JG/T 368-2012 மற்றும் தேசிய தரநிலை அட்லஸ்களை அடிப்படையாகக் கொண்டவை. தனிப்பயனாக்கம் கிடைக்கிறது.
| செயல்திறன் காட்டி | அளவுரு/குறிப்பிடுதல் | தரநிலை / குறிப்புகள் |
|---|---|---|
| நிர்வாக தரநிலை | JG/T 368-2012 "ஸ்டீல் டிரஸ் ஃப்ளோர் டெக்கிங்" | தற்போதைய தொழில் தரநிலை |
| வடிவமைப்பு அடிப்படை | 22G522-1, 23CG56-1/2 | தேசிய தரநிலை அட்லஸ் |
| டிரஸ் ரீபார் மெட்டீரியல் | மேல்/கீழ் வளையங்கள்: HRB400/CRB550; இணைய உறுப்பினர்கள்: HPB300/HRB400 | |
| டிரஸ் உயரம் | 50-340 மிமீ | ஸ்லாப் தடிமன் 80-370 மிமீக்கு ஒத்திருக்கிறது |
| மேல்/கீழ் நாண் விட்டம் | 6-12 மிமீ | |
| இணைய உறுப்பினர் விட்டம் | 4-8 மிமீ | |
| கீழ் தட்டு தடிமன் | கால்வனேற்றப்பட்ட எஃகு தாள்: 0.5 மிமீ; ஃபைன்-ஒட்டு கான்கிரீட்: 18-25 மிமீ; ஃபைபர் சிமெண்ட் பலகை: 12-20 மிமீ | |
| கால்வனேற்றப்பட்ட பூச்சு | ≥120 கிராம்/மீ² | இரட்டை பக்க |
| பேனல் அகலம் | வகை A: 600 மிமீ; வகை B: 576 மிமீ; வகை C (நிரந்தர வடிவம்): 1200 மிமீ | |
| பேனல் நீளம் | 1.0–12.0 மீ (அதிகபட்சம் 7.2 மீ வரை) | |
| வெல்ட் ஷீயர் திறன் | முனைகள்: அட்டவணை 7க்கு; கீழ் நாண்க்கான ஆதரவு: ≥6 kN; மேல் நாண்க்கான ஆதரவு: ≥13 kN |
1. தொழிற்சாலை தயாரிப்பு நிலைத்தன்மையை உறுதி செய்கிறது.டிரஸ் தானியங்கி எதிர்ப்பு ஸ்பாட் வெல்டிங் மூலம் உருவாகிறது, இது வலுவூட்டல் இடைவெளியை சீரானதாகவும் பரிமாணங்களை துல்லியமாகவும் வைத்திருக்கிறது. இது ஆன்-சைட் ரீபார் டையிங்கை 60%–70% குறைக்கிறது மேலும் சீரான கட்டுமான தரத்திற்கு வழிவகுக்கிறது.
2. காஸ்ட்-இன்-பிளேஸ் ஸ்லாப்களுடன் ஒப்பிடக்கூடிய இரு-திசை விறைப்பு.இந்த அமைப்பை இருவழி ஸ்லாப்பாக வடிவமைக்க முடியும், இருவழி வலுவூட்டலுடன் கூடிய காஸ்ட்-இன்-பிளேஸ் வலுவூட்டப்பட்ட கான்கிரீட் ஸ்லாப்பைப் போன்ற விறைப்புத்தன்மையை வழங்குகிறது. நில அதிர்வு செயல்திறன் பொதுவாக விவரப்பட்ட எஃகு கலவை அடுக்குகளை விட சிறந்தது.
3. கூடுதல் பூச்சுகள் இல்லாமல் தீ மற்றும் அரிப்பு எதிர்ப்பு.வலுவூட்டல் கான்கிரீட்டில் முழுமையாக இணைக்கப்பட்டிருப்பதால், 100 மிமீ ஸ்லாப், தீ தடுப்பு இல்லாமல் 1.68 மணிநேர தீ மதிப்பீட்டை அடைகிறது. கால்வனேற்றப்பட்ட தாள் ஃபார்ம்வொர்க்காக மட்டுமே செயல்படுகிறது, எனவே அரிப்பு கட்டமைப்பு பாதுகாப்பை பாதிக்காது.
4. மென்மையான சாஃபிட் மற்றும் குறைக்கப்பட்ட ஸ்லாப் தடிமன்.அடிப்பகுதி தட்டையானது. நிலையான விவரப்பட்ட எஃகு அடுக்குகளுடன் ஒப்பிடும்போது, அதே தெளிவான உச்சவரம்பு உயரத்தை பராமரிக்கும் போது, மொத்த ஸ்லாப் தடிமன் 30-50 மிமீ குறைக்கப்படலாம், இது தரையிலிருந்து தளம் வரை உயரத்திற்கு உதவுகிறது.
5. செலவு மற்றும் அட்டவணை நன்மைகள்.ஃபார்ம்வொர்க் அகற்றப்பட்டு, ஷோரிங் குறைக்கப்பட்டு, பல அடுக்கு ஒரே நேரத்தில் கட்டுமானம் சாத்தியமாகிறது. கீழே உள்ள தாள் 0.5 மிமீ எஃகு தடிமன் கொண்ட 96% பரப்பளவைப் பயன்படுத்துகிறது, பொருள் நுகர்வு குறைக்கிறது.
இருவழி ஸ்லாப் வடிவமைப்பிற்கு:குறுக்கு திசையில் கூடுதல் வலுவூட்டலைச் சேர்ப்பதன் மூலம் ரீபார் டிரஸ் டெக்கிங்கை இரு வழி ஸ்லாப்பாக வடிவமைக்க முடியும். பேனல் தளவமைப்பு மற்றும் ஆதரவு நிலைமைகள் வடிவமைப்பு அனுமானங்களுடன் பொருந்துகின்றன என்பதை கட்டமைப்பு பொறியாளருடன் உறுதிப்படுத்தவும்.
நிரந்தர பாட்டம் ஃபார்ம்வொர்க் பயன்பாடுகளுக்கு:இடைநிறுத்தப்பட்ட உச்சவரம்பு இல்லாமல் ஒரு மென்மையான அடிப்பகுதி தேவைப்படும்போது நன்றாக-ஒட்டுமொத்த கான்கிரீட் அல்லது ஃபைபர்-சிமெண்ட் பலகையைத் தேர்ந்தெடுக்கவும். தேர்ந்தெடுக்கப்பட்ட கீழே உள்ள ஃபார்ம்வொர்க் பொருளுக்கு சூழல் பொருத்தமானதா என்பதைச் சரிபார்க்கவும்.
நீண்ட கான்டிலீவர்களுக்கு:மேல்நோக்கி கேம்பரைத் தூண்டுவதற்கு இரட்டை இடுகைகள் பயன்படுத்தப்பட்ட Zhongguancun திட்டத்தில் காட்டப்பட்டுள்ளபடி, தற்காலிக ஆதரவுகள் தேவைப்படலாம். உண்மையான கான்டிலீவர் நீளம் மற்றும் கட்டுமான சுமைகளின் அடிப்படையில் விலகல் மற்றும் கேம்பர் தேவைகளை கணக்கிடுங்கள்.
நிறுவலின் போது:அனைத்து முனைகளிலும் ஆதரவிலும் வெல்டிங் தரத்தை உறுதி செய்யவும். குறிப்பிட்ட வெல்ட் இடைவெளி மற்றும் மின்முனை அழுத்தத்தைப் பின்பற்றவும். கால்வனேற்றப்பட்ட தாள்களுக்கு, பூச்சுக்கு சேதம் விளைவிக்கும் அதிகப்படியான வெப்பத்தைத் தவிர்க்கவும். தளத்தில் நீண்ட காலத்திற்கு சேமிக்கப்பட்டால், ஈரப்பதத்திலிருந்து பேனல்களைப் பாதுகாக்கவும்.
1.உயரமான மற்றும் மிக உயர்ந்த எஃகு கட்டமைப்புகளுக்கான தரை மற்றும் கூரை அமைப்புகள்.
2.நீளமான மற்றும் பெரிய கான்டிலீவர் தரை கட்டமைப்புகள்.
3.தொழில்துறை ஆலைகள் மற்றும் தளவாடக் கிடங்குகளில் இயங்கும் தளங்கள் மற்றும் தளங்கள்.
4.ஈரப்பதம் எதிர்ப்பு, அரிப்பு எதிர்ப்பு அல்லது சுத்தமான அறை சூழல்கள் தேவைப்படும் கட்டிடங்கள், நிரந்தர அடிப்பகுதி ஃபார்ம்வொர்க் பரிந்துரைக்கப்படுகிறது.
விவரப்பட்ட எஃகு தாள் கலவை அடுக்குகள் ஃபார்ம்வொர்க் மற்றும் இழுவிசை வலுவூட்டல் ஆகிய இரண்டிலும் ஸ்டீல் டெக்கை நம்பியுள்ளன. ரீபார் டிரஸ் டெக்கிங், கட்டமைப்பு வலுவூட்டலுக்காக ஒரு தனி எஃகு டிரஸ்ஸைப் பயன்படுத்துகிறது, எனவே கீழ் தாள் ஃபார்ம்வொர்க்காக மட்டுமே செயல்படுகிறது. இதன் பொருள் கீழ் தாள் மெல்லியதாக இருக்கலாம் (0.5 மிமீ) மற்றும் அரிப்பு கட்டமைப்பு திறனை பாதிக்காது. ஸ்லாப் அடிப்பகுதியும் தட்டையானது.
நிரந்தர அடிப்பகுதி ஃபார்ம்வொர்க் (நுண்ணிய-ஒட்டு கான்கிரீட் அல்லது ஃபைபர்-சிமென்ட் பலகை) கான்கிரீட் க்யூரிங் செய்த பிறகு ஃபார்ம்வொர்க்கை அகற்றும் தேவையை நீக்குகிறது. இது ஒரு மென்மையான, சுத்தமான அடிப்பகுதியை வழங்குகிறது, இது இடைநீக்கம் செய்யப்பட்ட உச்சவரம்பு இல்லாமல் வெளிப்படும். ஈரப்பதமான, சுத்தமான அல்லது கட்டடக்கலை பயன்பாடுகளில் இது மிகவும் பயனுள்ளதாக இருக்கும்.
ஆம். குறுக்கு வலுவூட்டலைச் சேர்ப்பதன் மூலமும், அதற்கேற்ப பேனல் சப்போர்ட்களை வடிவமைப்பதன் மூலமும், ஒரு வார்ப்பு-இன்-பிளேஸ் ஸ்லாப்பைப் போன்ற இரு வழி ஸ்லாப் நடத்தையை கணினி அடைய முடியும். வடிவமைப்பு பேனல் பரிமாணங்கள் மற்றும் டிரஸ் நோக்குநிலை ஆகியவற்றைக் கணக்கிட வேண்டும்.
ஆதரவு தேவைகள் டிரஸ் உயரம், ஸ்லாப் தடிமன் மற்றும் இடைவெளியைப் பொறுத்தது. சுமார் 3 மீ வரையிலான வழக்கமான இடைவெளிகளுக்கு, தற்காலிக ஆதரவு தேவையில்லை. நீண்ட இடைவெளிகள் அல்லது கான்டிலீவர்களுக்கு, தற்காலிக இடுகைகள் அல்லது முட்டுகள் பயன்படுத்தப்படுகின்றன. உற்பத்தியாளரின் இடைவெளி அட்டவணைகள் மற்றும் கட்டமைப்பு பொறியாளரின் கணக்கீடுகள் சரியான ஏற்பாட்டைத் தீர்மானிக்க வேண்டும்.
முக்கிய தொழில் தரநிலை JG/T 368-2012 "ஸ்டீல் டிரஸ் ஃப்ளோர் டெக்கிங்." வடிவமைப்பு குறிப்புகளில் தேசிய தரநிலை அட்லஸ்கள் 22G522-1 மற்றும் 23CG56-1/2 ஆகியவை அடங்கும். பொருள் மற்றும் வெல்ட் சோதனை இந்த ஆவணங்களில் உள்ள தேவைகளைப் பின்பற்றுகிறது.
Tianjin SENBO பில்டிங் மெட்டீரியல்ஸ் டெக்னாலஜி கோ., லிமிடெட் என்பது ரீபார் டிரஸ் ஃப்ளோர் டெக்கிங், ஓபன் ப்ரோபைல் ஃப்ளோர் டெக்கிங், லோட்-பேரிங் ஃப்ளோர் டெக்கிங் மற்றும் பிற உலோக உறை தயாரிப்புகளின் உற்பத்தியாளர். எங்களின் உற்பத்தித் தளமானது சீனாவின் டியான்ஜினில் உள்ள ஜிங்காய் பொருளாதார மேம்பாட்டு மண்டலத்தில் உள்ளது, தானியங்கு உற்பத்திக் கோடுகள் மற்றும் நான்கு-நிலை தர ஆய்வு செயல்முறைகள் உள்ளன. எங்கள் தொழிற்சாலை, சான்றிதழ்கள், சோதனை திறன்கள் மற்றும் திட்டக் குறிப்புகள் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைப் பார்வையிடவும்எங்களைப் பற்றிபக்கம் அல்லதுஎங்கள் பொறியியல் குழுவை தொடர்பு கொள்ளவும்.
