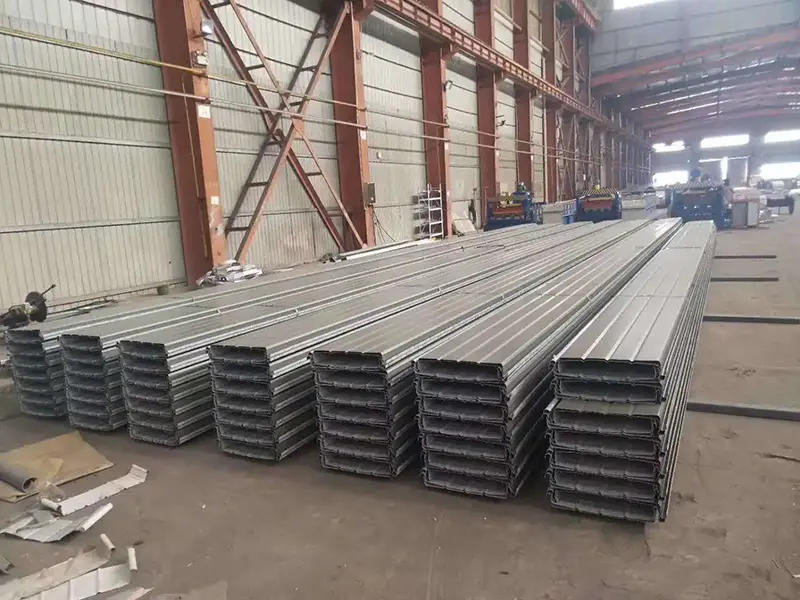

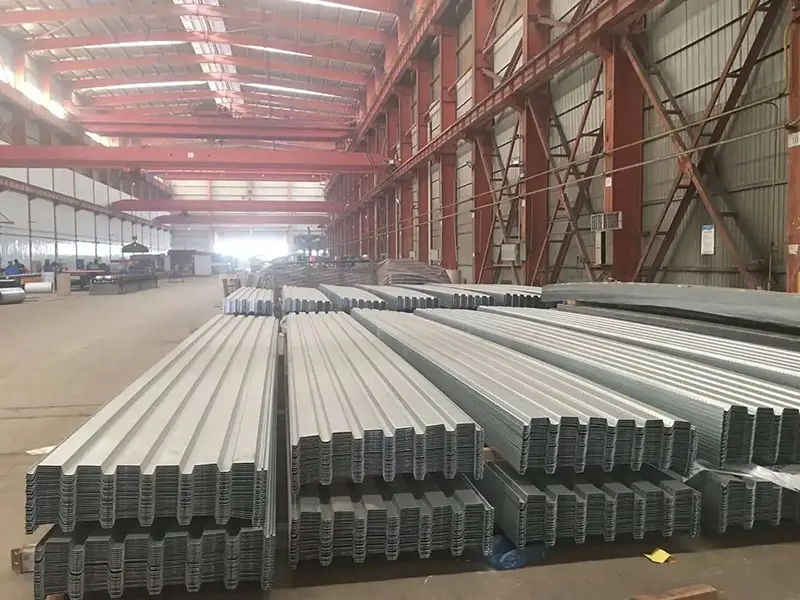

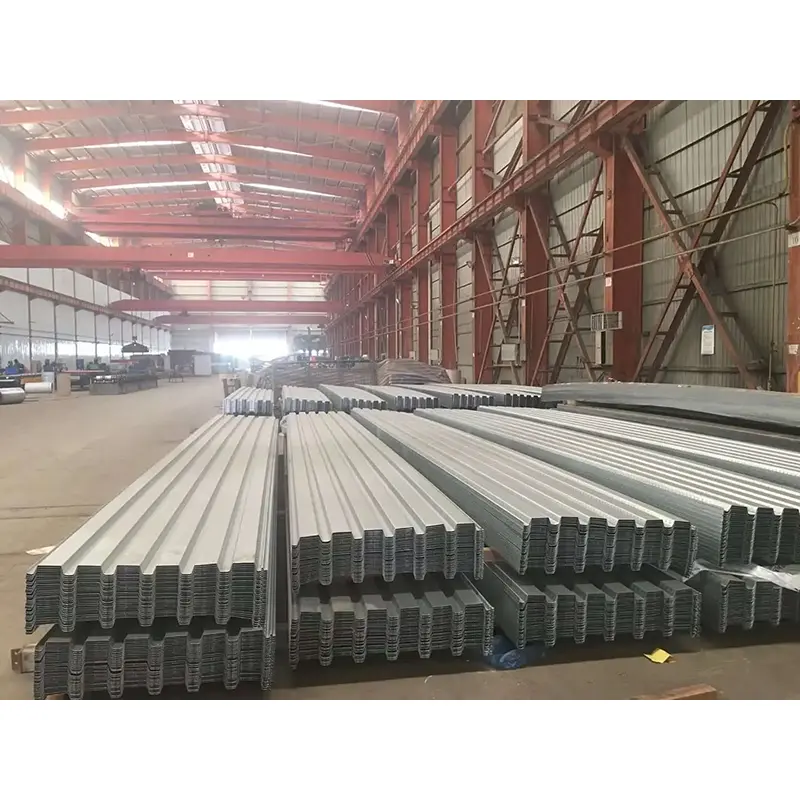

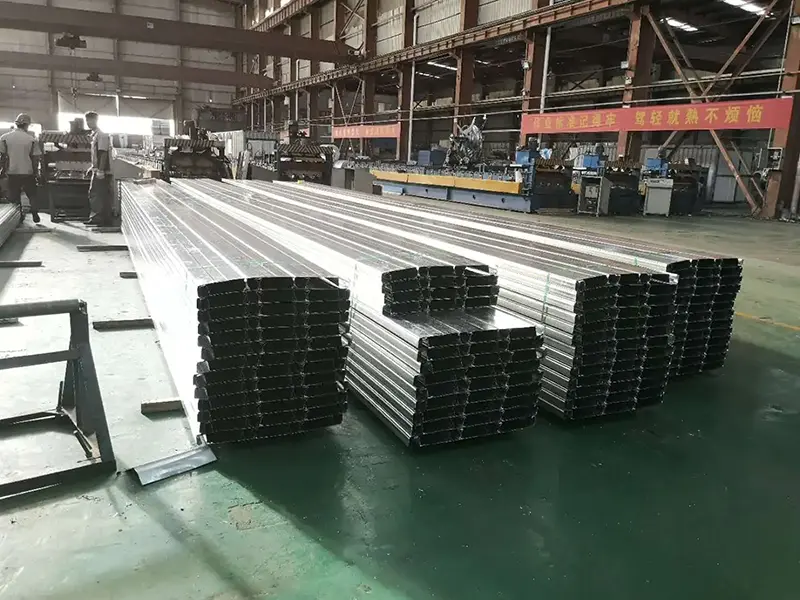

சுமை தாங்கும் தரை தளம், ஸ்டீல் ஃப்ளோர் டெக்கிங் அல்லது ப்ரோஃபைல்டு ஸ்டீல் டெக்கிங் என்றும் அழைக்கப்படுகிறது, இது கால்வனேற்றப்பட்ட எஃகு தாளில் இருந்து தயாரிக்கப்பட்ட குளிர்-உருட்டப்பட்ட கட்டுமான கூறு ஆகும். அதன் நெளி குறுக்குவெட்டு சுயவிவரத்தைப் பொறுத்து V, U அல்லது ட்ரெப்சாய்டு வடிவத்தை எடுக்கும்.SENBO கட்டுமானப் பொருட்கள்இந்த பேனல்களை அதன் எஃகு கட்டமைப்பு தயாரிப்பு வரம்பின் ஒரு பகுதியாக வழங்குகிறது, கலப்பு தரை அமைப்புகளுக்கு திறந்த சுயவிவரம் மற்றும் மூடிய சுயவிவர விருப்பங்களை வழங்குகிறது.
கட்டுமானத்தின் போது, பேனல்கள் நிரந்தர ஃபார்ம்வொர்க்காக செயல்படுகின்றன. கான்கிரீட் குணப்படுத்திய பிறகு, அவை ஸ்லாப்பின் அடிப்பகுதியில் இழுவிசை வலுவூட்டலாக செயல்படுகின்றன. இந்த இரட்டைச் செயல்பாடுதான் கணினியை கட்டமைப்பு ரீதியாக திறமையாகவும் சிக்கனமாகவும் ஆக்குகிறது.
YX76-305-915 மற்றும் YX75-300-880 போன்ற ஓப்பன்-ப்ரொஃபைல் டெக்கிங், ஓப்பன் டாப்ஸுடன் கூடிய விலா எலும்புகளைக் கொண்டுள்ளது. இந்த வடிவமைப்பு தளத்தில் வலுவூட்டல் பார்கள் மற்றும் பாதை பயன்பாட்டு வரிகளை வைப்பதை எளிதாக்குகிறது. YX60-263-790 மற்றும் YXB65-185-555 உள்ளிட்ட மூடிய சுயவிவர மாதிரிகள் எதிர் அணுகுமுறையை எடுக்கின்றன: விலா எலும்புகள் முழுமையாக மூடப்பட்டு, தட்டையான அடிப்பகுதி மற்றும் சிறந்த தீ எதிர்ப்பை உருவாக்குகின்றன.

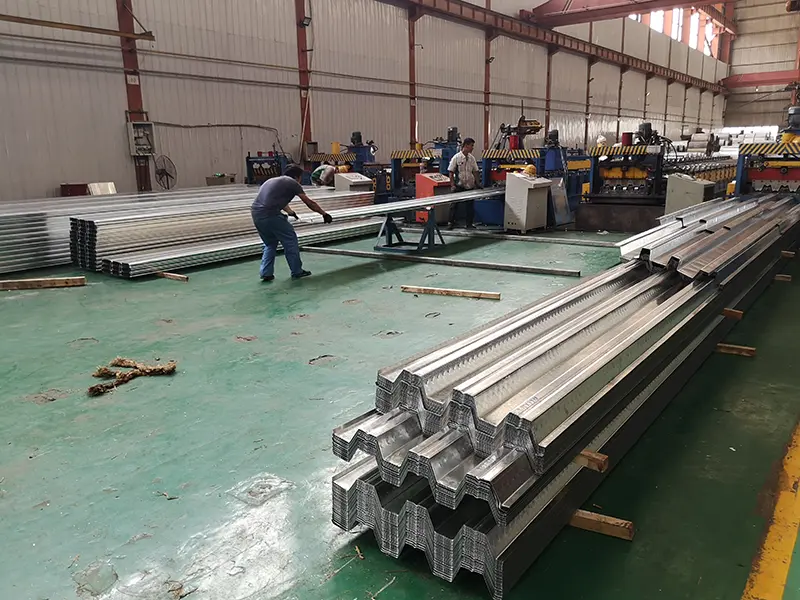

அடிப்படைப் பொருட்களைப் பொறுத்தவரை, DX51D+Z, Q235 மற்றும் Q345 போன்ற கிரேடுகளில் ஹாட்-டிப் கால்வனேற்றப்பட்ட ஸ்டீல் சுருள்கள் பயன்படுத்தப்படுகின்றன. துத்தநாக பூச்சு எடையை 40 முதல் 600 g/m² வரை குறிப்பிட்ட அரிப்பு எதிர்ப்புத் தேவைகளுக்குப் பொருத்தமாக சரிசெய்யலாம். 21-நிலை ரோல்-உருவாக்கும் செயல்முறையானது, ஒரு திட்டத்திற்கு தனிப்பயனாக்கப்பட்ட நீளத்துடன் பேனல்களை வடிவமைக்கிறது. நிறுவல் குழுக்கள் பொதுவாக ஒரு நாளைக்கு 2,000-3,000 m² வரை கடக்க முடியும்.
ஒரு ஒருங்கிணைந்த கட்டமைப்பு அமைப்பை உருவாக்க, பேனல்கள் ஷீர் ஸ்டுட்களைப் பயன்படுத்தி எஃகு கற்றைகளுக்கு பற்றவைக்கப்படுகின்றன, அதே நேரத்தில் அருகிலுள்ள பேனல்கள் சிறப்பு கிளாம்பிங் கருவிகளுடன் இணைக்கப்படுகின்றன.
YX75-300-880 திறந்த சுயவிவர தளத்தை உதாரணமாக எடுத்துக் கொள்ளுங்கள். விலா எலும்பு உயரம் 75 மிமீ, விலா எலும்பு இடைவெளி 300 மிமீ மற்றும் பயனுள்ள அகலம் 880 மிமீ, 1.0 மிமீ தடிமன் கொண்ட பதிப்பு 135 செமீ⁴/மீ மந்தநிலையை வழங்குகிறது. கட்டுமான-நிலை சுமை திறன் 3.2 kN/m², மற்றும் கலப்பு அடுக்குகளின் இறுதி திறன் 8.5 kN/m² ஐ அடைகிறது. தடிமன் 1.2 மிமீ ஆக அதிகரிக்கும் போது, நிலைமத்தின் கணம் 190 செ
YX51-342-1025 மாதிரியும் இதே போன்ற கதையைச் சொல்கிறது. அதன் பொருள் பயன்பாட்டு விகிதம் 82% ஆக உள்ளது, மேலும் 1.0 மிமீ பேனல் 20.13 செமீ³/மீ பிரிவு மாடுலஸுடன் 63.50 செ.மீ.
மகசூல் வலிமையை 235 MPa முதல் 550 MPa வரை, 340 மற்றும் 700 MPa இடையே இறுதி இழுவிசை வலிமையுடன், பரந்த அளவில் சரிசெய்யலாம். EU EN1993-1-3 இல் குறிப்பிடப்பட்டுள்ளபடி, டைனமிக் லோடிங்கின் கீழ், சோர்வு வாழ்க்கை 2 மில்லியன் சுழற்சிகளை அடைகிறது. உப்பு தெளிப்பு சோதனையில், கால்வனேற்றப்பட்ட பேனல்கள் சிவப்பு துரு தோன்றாமல் 2,000 மணிநேரம் வரை தாங்கும், இது கடலோரச் சூழலில் 25 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை மொழிபெயர்க்கிறது.
51 மிமீ விலா எலும்பு உயரம் பகுதி அதன் வடிவத்தை மேம்படுத்த திரவ இயக்கவியல் உருவகப்படுத்துதலுக்கு உட்பட்டுள்ளது. 120 மிமீ கான்கிரீட் ஸ்லாப் மூலம், இது 3.5 kN/m² என்ற செங்குத்து சுமை தாங்கும் திறனை அடைகிறது மற்றும் ஒப்பிடக்கூடிய 35 மிமீ விலா வடிவமைப்பை விட 42% அதிக நெகிழ்வு விறைப்புத்தன்மையை வழங்குகிறது. வரையறுக்கப்பட்ட உறுப்பு பகுப்பாய்வு 233 மிமீ ரிப் பிட்ச் பிரிவில் 0.92 என்ற சுமை பரிமாற்ற சீரான குணகத்தை மேலும் உறுதிப்படுத்துகிறது, இது வழக்கமான டெக்கிங்கில் அடிக்கடி காணப்படும் 25% அழுத்த செறிவைத் தவிர்க்க உதவுகிறது.
நில அதிர்வு செயல்திறன் கூட கவனிக்கப்படவில்லை. தேர்ந்தெடுக்கப்பட்ட மாதிரிகள் தீவிரம் 8 மண்டலங்களுக்கான வடிவமைப்புத் தேவைகளைப் பூர்த்தி செய்கின்றன. தீ சோதனையும் நடத்தப்பட்டது: மூடிய சுயவிவர தயாரிப்புகள் ஸ்ப்ரே-பயன்படுத்தப்பட்ட தீயணைப்புத் தேவை இல்லாமல் தீ மதிப்பீடு தேவைகளைப் பூர்த்தி செய்கின்றன.
கீழே உள்ள அட்டவணை நிலையான உற்பத்தி அளவுருக்களை சுருக்கமாகக் கூறுகிறது. குறிப்பிட்ட திட்டத் தேவைகளுக்கு தனிப்பயனாக்கம் கிடைக்கிறது.
| செயல்திறன் மெட்ரிக் | அளவுரு/குறிப்பிடுதல் | குறிப்புகள் |
|---|---|---|
| அடிப்படை பொருள் தரம் | DX51D+Z, Q235, Q345 | ஹாட் டிப் கால்வனேற்றப்பட்ட எஃகு தாள் |
| பொதுவான தடிமன் | 0.7-1.5 மிமீ | சுயவிவர வகை மற்றும் சுமை தேவைகளைப் பொறுத்தது |
| மகசூல் வலிமை | 235-550 MPa | அனுசரிப்பு |
| இரட்டை பக்க துத்தநாக பூச்சு | 40-600 கிராம்/மீ² | உயர் துத்தநாக பூச்சுக்கு தனிப்பயனாக்கம் தேவை |
| சுயவிவர வகைப்பாடு | திறந்த / மூடப்பட்டது | முக்கிய மாதிரி விவரக்குறிப்புகளை கீழே பார்க்கவும் |
| பயனுள்ள அகலம் | 600-1025 மிமீ | சுயவிவர வகையைப் பொறுத்தது |
| நிறுவல் திறன் | 2000–3000 m²/நாள் | தினசரி நிறுவல் திறன் |
| வடிவமைப்பு சேவை வாழ்க்கை | ≥25 ஆண்டுகள் | கடலோரப் பகுதிகள் |
| சுயவிவர வகை | விலா உயரம் (மிமீ) | பயனுள்ள அகலம் (மிமீ) | பொருள் பயன்பாட்டு விகிதம் | பொதுவான தடிமன் (மிமீ) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8–1.2 |
1. இரட்டை செயல்பாடு.ஒரு தயாரிப்பு இரண்டு நோக்கங்களுக்காக உதவுகிறது: கட்டுமானத்தின் போது நிரந்தர ஃபார்ம்வொர்க், மற்றும் ஸ்லாப் சேவையில் இருக்கும் போது இழுவிசை வலுவூட்டல். இது இயற்கையாகவே ஒட்டுமொத்த எஃகு நுகர்வு குறைக்கிறது.
2. கட்டுமானத் திறன்.பல மாடிகள் ஒரே நேரத்தில் நிறுவப்படலாம், நிலைகளில் கான்கிரீட் ஊற்றப்படுகிறது. தினசரி நிறுவல் கவரேஜ் 2,000–3,000 m² திட்டங்கள் விரைவாக நகரும்.
3. சரிபார்க்கக்கூடிய இயந்திர பண்புகள்.மகசூல் வலிமை 235 முதல் 550 MPa வரை அனுசரிப்பு செய்யக்கூடியது, மற்றும் கலவை ஸ்லாப் சுமை திறன்கள் சோதனை மூலம் உறுதி செய்யப்பட்டுள்ளது. தேர்வுக்கு முழு அளவிலான மாதிரி விவரக்குறிப்புகள் உள்ளன.
4. அரிப்பு எதிர்ப்பு.40 முதல் 600 g/m² வரை தனிப்பயனாக்கக்கூடிய கால்வனேற்றம் நிலைகள் மற்றும் 2,000 மணிநேரம் வரை உப்பு தெளிப்பு எதிர்ப்புடன், பேனல்கள் கடலோரப் பகுதிகளில் கூட 25 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை வழங்குகின்றன.
5. சுயவிவர நெகிழ்வுத்தன்மை.திறந்த-விலா சுயவிவரங்கள் வலுவூட்டல் வேலை வாய்ப்பு மற்றும் பயன்பாட்டு ரூட்டிங் ஆகியவற்றை எளிதாக்குகின்றன, அதே நேரத்தில் மூடிய-விலா சுயவிவரங்கள் ஒரு தட்டையான அடிப்பகுதி மற்றும் மேம்படுத்தப்பட்ட தீ எதிர்ப்பை வழங்குகின்றன. சரியான தேர்வு திட்டத்தின் முன்னுரிமைகளைப் பொறுத்தது.
திறந்த சுயவிவர டெக்கிங்கிற்கு:விலா எலும்புகளுக்குள் ஆன்-சைட் வலுவூட்டல் இடம் அல்லது பயன்பாட்டு ரூட்டிங் தேவைப்படும்போது இந்த வகை நன்றாக வேலை செய்கிறது. திட்டத்தின் தீ மதிப்பீட்டைப் பொறுத்து கூடுதல் தீ தடுப்பு நடவடிக்கைகள் தேவைப்படலாம் என்பதை நினைவில் கொள்க.
மூடிய சுயவிவர டெக்கிங்கிற்கு:உச்சவரம்பு இணைப்புக்கு ஒரு தட்டையான அடிப்பகுதி விரும்பினால், அல்லது ஸ்ப்ரே-பயன்படுத்தப்பட்ட தீயணைப்புத் தடுப்புகளைத் தவிர்ப்பது குறிக்கோளாக இருந்தால், மூடிய சுயவிவர மாதிரிகள் சிறந்த பொருத்தமாக இருக்கும்.
கடலோர அல்லது அரிக்கும் சூழல்களுக்கு:ஒரு கனமான துத்தநாக பூச்சு, 600 g/m² வரை, குறிப்பிடப்பட வேண்டும். செயல்திறனைச் சரிபார்க்க சால்ட் ஸ்ப்ரே சோதனை அறிக்கைகள் கோரிக்கையின் பேரில் கிடைக்கும்.
நிறுவலின் போது:ஷியர் ஸ்டுட்களை டெக் வழியாக எஃகு கற்றைக்குள் குறிப்பிட்ட முறை மற்றும் விளிம்பு தூரத்திற்கு ஏற்ப பற்றவைக்க வேண்டும். பக்கவாட்டு பேனல்கள் இறுக்கமாக பிணைப்பு கருவிகளுடன் இணைக்கப்பட வேண்டும், மேலும் விலகலைக் கட்டுப்படுத்த கான்கிரீட் கொட்டும் போது தற்காலிக ஆதரவுகள் சரிபார்க்கப்பட வேண்டும்.
1.உயரமான மற்றும் உயர்-உயர்ந்த எஃகு கட்டமைப்புகளுக்கு நம்பகமான தரை மற்றும் கூரை அமைப்புகள் தேவை, மேலும் சுமை தாங்கும் டெக்கிங் அந்த பாத்திரத்திற்கு பொருந்துகிறது.
2.அரங்கங்கள் மற்றும் விமான நிலைய முனையங்கள் உட்பட பெரிய அளவிலான பொது கட்டிடங்கள், அமைப்பின் கட்டமைப்பு செயல்திறனிலிருந்து பயனடைகின்றன.
3.தளவாடக் கிடங்குகள் மற்றும் தொழில்துறை ஆலைகள் பெரும்பாலும் இயங்கும் தளங்கள் மற்றும் தளங்களுக்கு இந்த பேனல்களைப் பயன்படுத்துகின்றன.
4.இறுக்கமான அட்டவணைகள் மற்றும் நிலைப்படுத்தப்பட்ட பணிப்பாய்வுகளைக் கொண்ட எந்தவொரு எஃகு கட்டமைப்பு திட்டமும் இந்த அமைப்பு வழங்கும் விரைவான நிறுவலைப் பயன்படுத்திக் கொள்ளலாம்.
திறந்த-சுயவிவர டெக்கிங் விலா எலும்புகளின் மேற்பகுதியை வெளிப்படுத்துகிறது, இது வலுவூட்டல் வேலை வாய்ப்பு மற்றும் பயன்பாட்டு நிறுவலை எளிதாக்குகிறது. மூடிய சுயவிவர டெக்கிங் விலா எலும்புகளை முழுவதுமாக மூடுகிறது, இதன் விளைவாக ஒரு தட்டையான அடிப்பகுதி மற்றும் பொதுவாக தெளிப்பு பூச்சு இல்லாமல் சிறந்த தீ தடுப்பு உள்ளது. தேர்வு கட்டமைப்பு, தீ மற்றும் கட்டடக்கலை தேவைகளைப் பொறுத்தது.
இது முதன்மையாக சுற்றுச்சூழல் வெளிப்பாடு சார்ந்தது. உட்புற பயன்பாடுகள் பொதுவாக 120-275 g/m² என்ற நிலையான பூச்சுகளைப் பயன்படுத்துகின்றன. கரையோர அல்லது அதிக அரிக்கும் சூழல்கள் 600 g/m² வரை, கனமான பூச்சுகளை அழைக்கின்றன. திட்ட நிலைமைகள் தெரிந்தவுடன் பொருத்தமான விவரக்குறிப்பைத் தீர்மானிக்க உதவலாம்.
75 மிமீ போன்ற உயர் விலா எலும்புகள், அதிக விறைப்பு மற்றும் சுமை திறனை வழங்குகின்றன, இது நீண்ட இடைவெளிகள் அல்லது அதிக சுமைகளை அனுமதிக்கிறது. கீழ் விலா எலும்புகள், சுமார் 51 மிமீ, குறுகிய இடைவெளிகள் மற்றும் இலகுவான சுமைகளுக்கு நன்றாக வேலை செய்கின்றன. உகந்த சுயவிவரம் மற்றும் தடிமன் ஆகியவற்றை உறுதிப்படுத்த ஒரு கட்டமைப்பு கணக்கீடு எப்போதும் செய்யப்பட வேண்டும்.
இது பேனல் சுயவிவரம், தடிமன், இடைவெளி மற்றும் கட்டுமான சுமைகளைப் பொறுத்தது. சில உள்ளமைவுகள் குறிப்பிட்ட இடைவெளிகள் வரை ஷோரிங் இல்லாத நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளன. உற்பத்தியாளரின் இடைவெளி அட்டவணைகள் கலந்தாலோசிக்கப்பட வேண்டும், மேலும் கட்டமைப்பு பொறியாளர் கட்டுமான வரிசையை சரிபார்க்க வேண்டும்.
முதன்மை குறிப்புகள் GB 55004-2021 (கலவை கட்டமைப்புகளுக்கான கட்டாய குறியீடு) மற்றும் தேசிய தரநிலை அட்லஸ் 05SG522 ஆகும். சோர்வு மற்றும் குளிர் வடிவ வடிவமைப்பிற்கு, EN1993-1-3 அடிக்கடி மேற்கோள் காட்டப்படுகிறது. பொருள் சான்றிதழ்கள் மற்றும் சோதனை அறிக்கைகள் கோரிக்கையின் பேரில் வழங்கப்படலாம்.
Tianjin SENBO பில்டிங் மெட்டீரியல்ஸ் டெக்னாலஜி கோ., லிமிடெட் என்பது சுமை தாங்கும் தரை தளம், கலப்பு தரை தளம், நிற்கும் மடிப்பு கூரை பேனல்கள் மற்றும் பிற உலோக உறை தயாரிப்புகளின் உற்பத்தியாளர். எங்களின் உற்பத்தித் தளமானது சீனாவின் டியான்ஜினில் உள்ள ஜிங்காய் பொருளாதார மேம்பாட்டு மண்டலத்தில் உள்ளது, தானியங்கு உற்பத்திக் கோடுகள் மற்றும் நான்கு-நிலை தர ஆய்வு செயல்முறைகள் உள்ளன. எங்கள் தொழிற்சாலை, சான்றிதழ்கள், சோதனை திறன்கள் மற்றும் திட்டக் குறிப்புகள் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைப் பார்வையிடவும்எங்களைப் பற்றிபக்கம் அல்லதுஎங்கள் பொறியியல் குழுவை தொடர்பு கொள்ளவும்.
