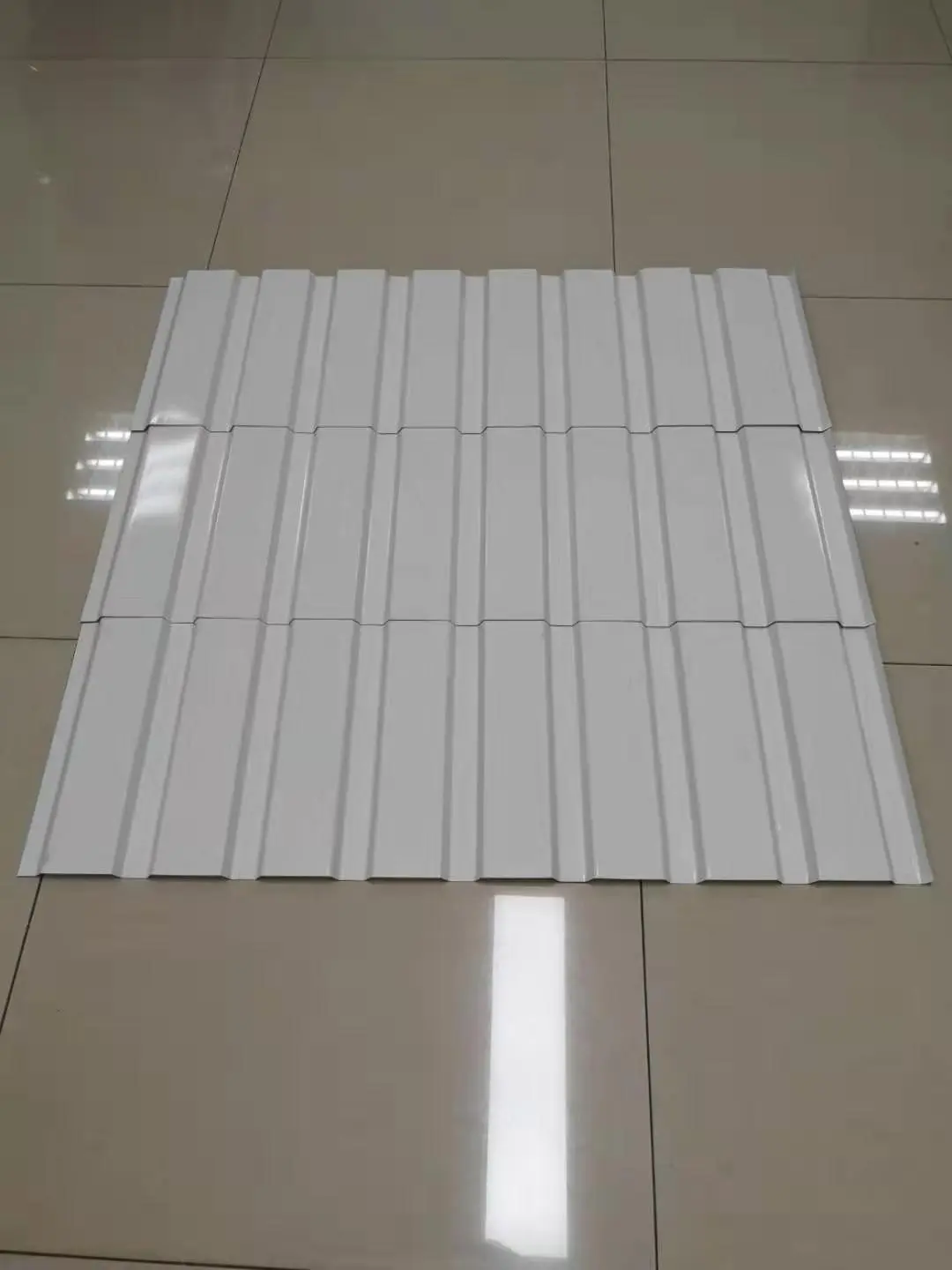

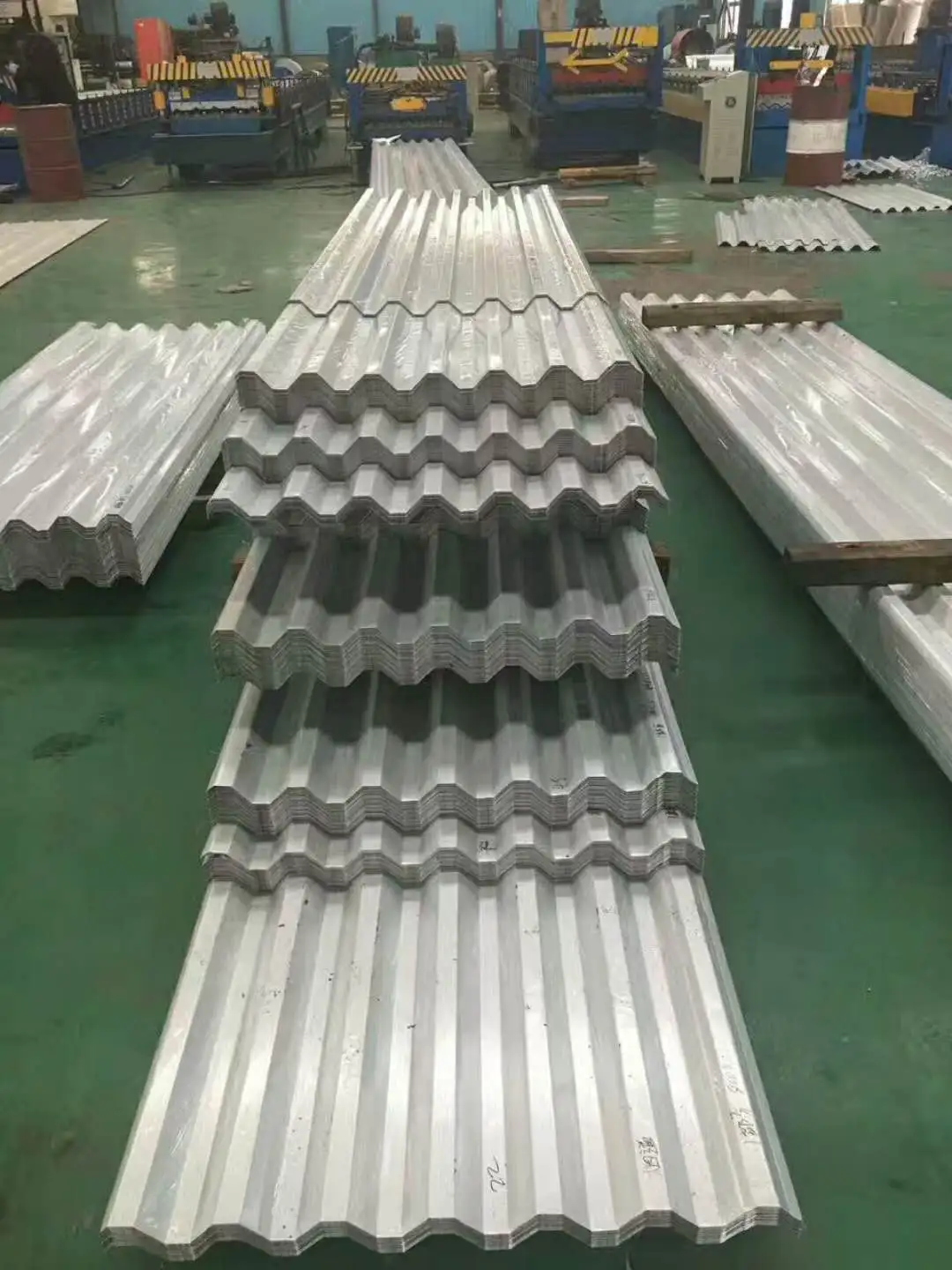

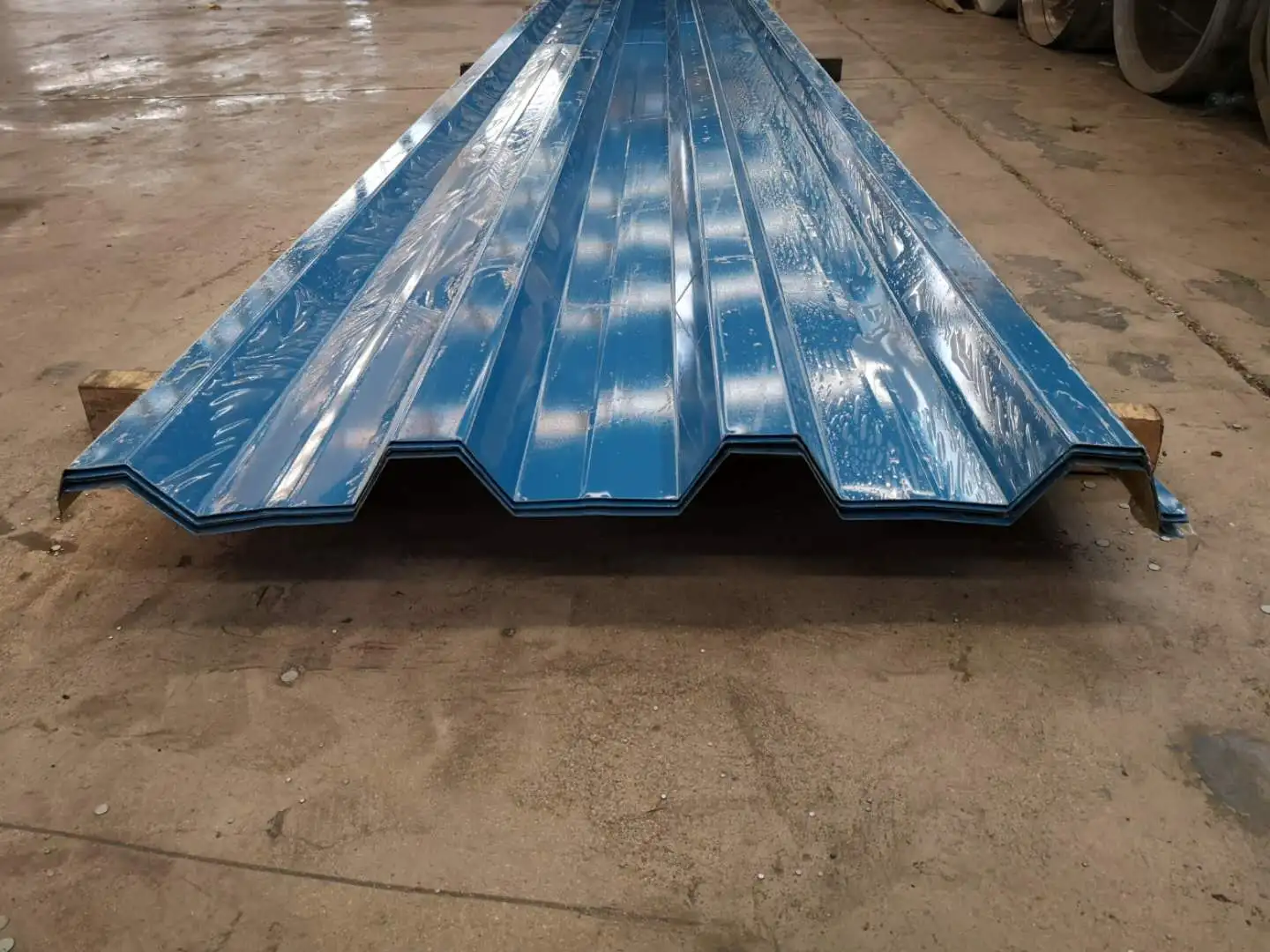

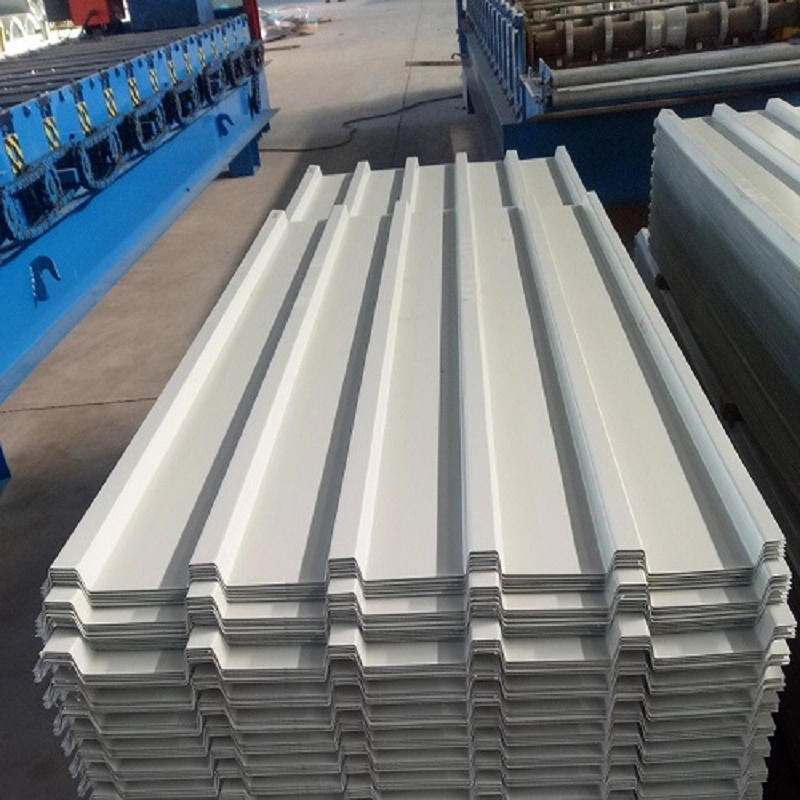

வண்ண-பூசப்பட்ட சுயவிவர எஃகு தாள்கள் குளிர்-ரோல் மூலம் வண்ண-பூசப்பட்ட எஃகு சுருள்களை நெளி சுயவிவரங்களாக உருவாக்குகின்றன. அவை தொழில்துறை கட்டிடங்கள், கிடங்குகள் மற்றும் பெரிய அளவிலான எஃகு கட்டமைப்புகளுக்கு கூரை, சுவர் உறைப்பூச்சு மற்றும் உட்புற அல்லது வெளிப்புற அலங்காரமாக செயல்படுகின்றன. ஒவ்வொரு தாளும் இயந்திர வலிமையை வழங்கும் எஃகு அடி மூலக்கூறு, அரிப்பைத் தடையாக செயல்படும் உலோக பூச்சு மற்றும் வானிலை எதிர்ப்பு மற்றும் தோற்றத்தை வழங்கும் ஒரு கரிம பூச்சு ஆகியவற்றைக் கொண்டுள்ளது. SENBO இந்த சுயவிவரங்களுக்கான பல ரோல்-ஃபார்மிங் கோடுகளை இயக்குகிறது, சுயவிவர வடிவியல், பூச்சு தடிமன் மற்றும் அடிப்படை உலோக தரம் ஆகியவற்றில் உள்-உள்ளமைச் சோதனைகளுடன்.
மூலப்பொருள் குளிர்-உருட்டப்பட்ட அல்லது சூடான-உருட்டப்பட்ட எஃகு துண்டு, பொதுவாக 1000 மிமீ அகலத் தொடரில் வழங்கப்படுகிறது. மகசூல் வலிமை தரங்களில் 250 MPa, 280 MPa, 320 MPa, 350 MPa மற்றும் 550 MPa ஆகியவை அடங்கும். பூச்சு அமைப்பு GB/T 12754 உடன் இணங்குகிறது. ஒரு பொதுவான உள்ளமைவு முன் பக்கத்தில் இரண்டு அடுக்குகள் மற்றும் பின்புறத்தில் ஒரு அடுக்கைப் பயன்படுத்துகிறது. பாலியஸ்டர் (PE) அல்லது ஃப்ளோரோகார்பன் (PVDF) பூச்சுகள் தேவையான வானிலை எதிர்ப்பின் படி தேர்ந்தெடுக்கப்படுகின்றன. குறிப்பிட்ட பூச்சு வகை ஆர்டர் நேரத்தில் உறுதி செய்யப்படுகிறது.
பொதுவான தடிமன் 0.4 மிமீ முதல் 1.6 மிமீ வரை இருக்கும். கூரை மற்றும் சுவர் உறைப்பூச்சு பொதுவாக குறைந்தபட்சம் 0.5 மிமீ முதல் 0.6 மிமீ வரை பயன்படுத்தப்படுகிறது, அதே சமயம் முக்கியமான கட்டிட வெளிப்புறங்கள் 0.6 மிமீக்கு குறைவாக இருக்கக்கூடாது. சுமை தாங்கும் தரை தளத்திற்கு 2 மிமீ அல்லது 3 மிமீ வரை தடிமன் தேவைப்படலாம். நெளிவு உயரம் 10 மிமீ முதல் 200 மிமீ வரை இருக்கும். விறைப்பு இல்லாத பிரிவுகளுக்கு, உயரம்-தடிமன் விகிதம் 200-க்குக் குறைவாக இருக்க வேண்டும். பயனுள்ள அகலம் சுயவிவரத்தைப் பொறுத்தது. பரவலாகப் பயன்படுத்தப்படும் சுயவிவரங்களில் YX35-125-750 (35 மிமீ விலா உயரம், 750 மிமீ பயனுள்ள அகலம்), ஜியோச்சி 760 (YX51-380-760) மற்றும் ஜியாச்சி 820 ஆகியவை அடங்கும்.
| செயல்திறன் காட்டி | அளவுரு / விவரக்குறிப்பு | அடிப்படை அல்லது குறிப்புகள் |
|---|---|---|
| நிர்வாக தரநிலை | ஜிபி/டி 12755-2008 | கட்டிடத்திற்கான சுயவிவர எஃகு தாள்கள் |
| பூச்சு தரநிலை | ஜிபி/டி 12754 | வண்ண பூசப்பட்ட எஃகு தாள்கள் மற்றும் கீற்றுகள் |
| பொதுவான தடிமன் | 0.4-1.6 மிமீ | முக்கிய கட்டிடங்களுக்கு கூரை குறைந்தபட்சம் 0.6 மிமீ |
| விலா உயர வரம்பு | 10-200 மிமீ | உயரம்-தடிமன் விகிதம் ≤200 |
| மகசூல் வலிமை | 250-550 MPa | 250 MPa மற்றும் 350 MPa பொதுவானது; ஸ்னாப்-லாக் சுயவிவரங்களுக்கு 550 MPa |
| இறந்த எடை | 6-10 கிலோ/மீ² | இலகுரக உறை |
| அடிப்படை தாள் அகலம் | 1000 மிமீ பொதுவானது | 600 மிமீ, 1000 மிமீ மற்றும் 1200 மிமீ தொடர்கள் கிடைக்கின்றன |
| பரிந்துரைக்கப்பட்ட கூரை சாய்வு | தொடர்ச்சியான நீளத்திற்கு 2-5% | விலகல் வரம்பு l/300 |
| பூச்சு தேவைகள் | ஹாட்-டிப் கால்வனேற்றப்பட்ட ≥90/90 g/m²; Al-Zn பூசப்பட்ட ≥50/50 g/m² | வேறுவிதமாக குறிப்பிடப்படாவிட்டால் |
விவரக்குறிப்பு நிற எஃகு தாள்கள் 6 கிலோ/மீ² மற்றும் 10 கிலோ/மீ² வரை எடையுள்ளதாக இருக்கும், இது பாரம்பரிய கான்கிரீட் அல்லது கொத்து உறைப்பூச்சுகளை விட கணிசமாக குறைவாக உள்ளது. மகசூல் வலிமை 250 MPa முதல் 550 MPa வரை இருக்கும், இது நல்ல உதரவிதான விறைப்பு மற்றும் சுமை திறனை வழங்குகிறது. ஹுவாங்ஷி டே ஸ்பெஷல் ஸ்டீல் பிரதான பட்டறையில், 0.8 மிமீ அடிப்படை உலோகத் தடிமன் கொண்ட YX114-333-666 விவரக்குறிப்பு கூரைத் தாள்கள் 13,200 m² பரப்பளவில் BC இடைவெளியில் மட்டுமே நிறுவப்பட்டன, இது பெரிய தொழில்துறை கூரைகளுக்குப் பொருத்தமானது என்பதை உறுதிப்படுத்துகிறது.
தயாரிப்பு தொழிற்சாலை தயாரிப்பு மற்றும் ஆன்-சைட் ரோல் உருவாக்கம் ஆகிய இரண்டையும் ஆதரிக்கிறது. Anhui Chaolong Optoelectronics தொழிற்சாலை திட்டத்தில், வாகனத்தில் பொருத்தப்பட்ட ரோல்-உருவாக்கும் இயந்திரங்கள் தளத்தில் தாள்களை உருவாக்கி, உடனடியாக நிறுவலை அனுமதித்து போக்குவரத்து சேதத்தை தடுக்கிறது. பொருத்தப்பட்ட பூம் லிஃப்ட் பொருத்துதல், நிறுவல் செயல்திறனை 70% உயர்த்துதல் மற்றும் உயர்-உயர கையேடு வேலைகளை 60% குறைத்தல். திட்டம் 76,000 m² க்கும் அதிகமான பரப்பளவைக் கொண்டுள்ளது. வடமேற்கு சீனாவில் உள்ள மிகப்பெரிய அளவிலான ட்யூபுலர் டிரஸ் அமைப்பான லான்ஜோவில் உள்ள யுகாங் மெட்டீரியல் யார்டில் உள்ள மூடப்பட்ட சேமிப்புக் கொட்டகைக்கு, கூரை பேனல்கள் 0.6 மிமீ தடிமன் கொண்ட உயர் வலிமை கொண்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகு வண்ண சுயவிவர பூச்சுடன் பயன்படுத்தப்பட்டன. நீண்ட கால நிறுவல் கூரை ஒன்றுடன் ஒன்று எண்ணிக்கையை குறைத்தது.

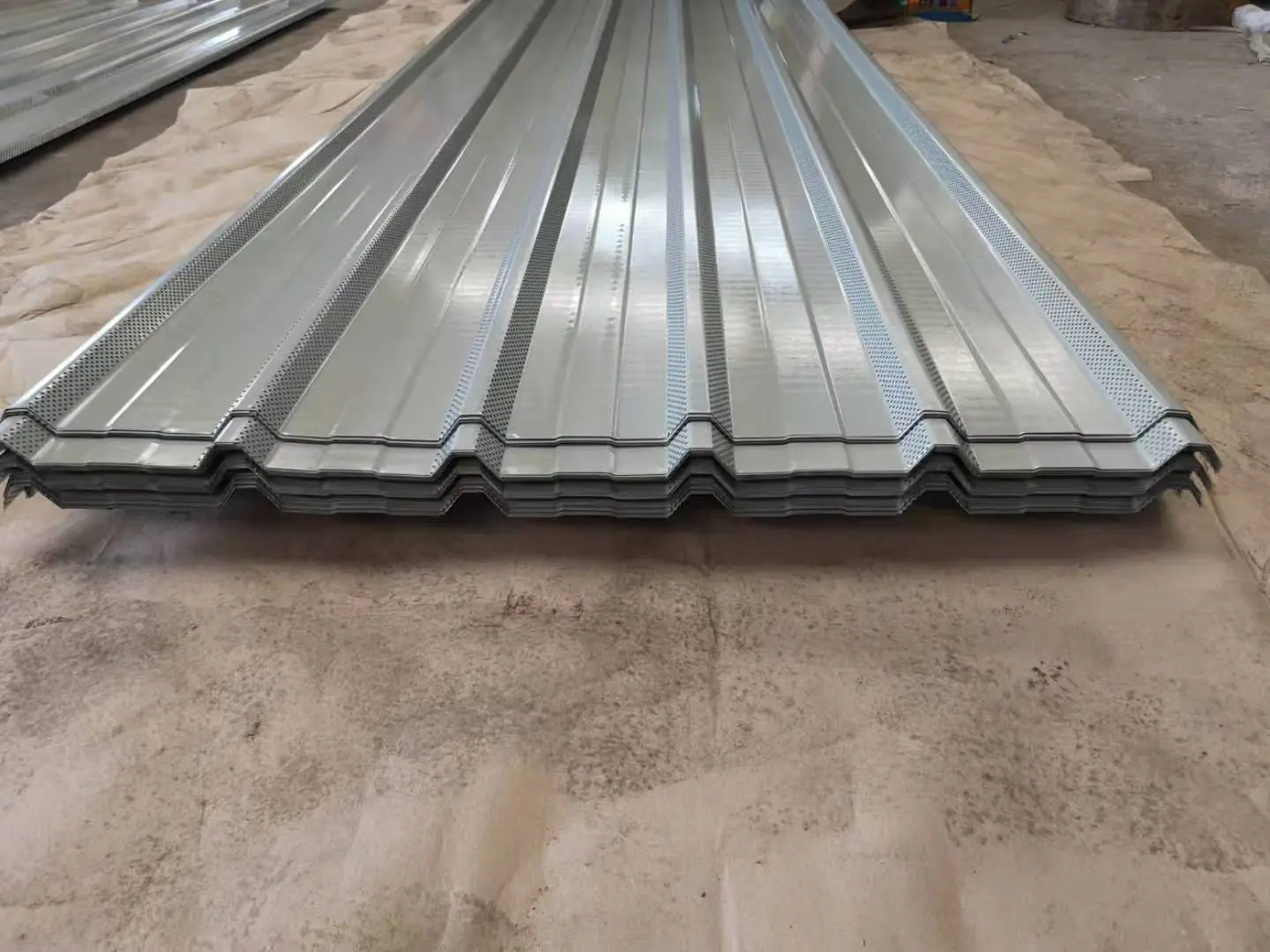

வெளிப்புற பூச்சு சுய சுத்தம் பண்புகள் மற்றும் நீண்ட கால வானிலை எதிர்ப்பு வழங்குகிறது. பூச்சு அமைப்புகளை அரிக்கும் சூழல்களுக்கு ஏற்றவாறு சரிசெய்யலாம். ஹாட்-டிப் கால்வனேற்றப்பட்ட அடி மூலக்கூறுகளுக்கு, ஒரு பக்கத்திற்கு குறைந்தபட்சம் 90 கிராம்/மீ² என்ற இரட்டை பக்க பூச்சு எடையானது வேறுவிதமாக குறிப்பிடப்படாவிட்டால் நிலையானது. அலுமினியம்-துத்தநாக கலவை அடி மூலக்கூறுகளுக்கு, குறைந்தபட்சம் ஒரு பக்கத்திற்கு 50 g/m² ஆகும். ஒரு கூட்டு கூரையின் கீழ் தாள் ஒரு துளையிடப்பட்ட ஒலி-உறிஞ்சும் பேனலாக செயல்படும் போது, துளை அளவு மற்றும் இடைவெளி ஒலி வடிவமைப்பு மூலம் தீர்மானிக்கப்பட வேண்டும்.
GB/T 12755-2008 பொருள் தேர்வு, சுயவிவர கட்டமைப்பு, தொழில்நுட்ப தேவைகள், பரிமாண சகிப்புத்தன்மை மற்றும் விவரப்பட்ட எஃகு தாள்களுக்கான தர ஆய்வு ஆகியவற்றைக் குறிப்பிடுகிறது. புலப்படும் வண்ண மாறுபாட்டைத் தவிர்க்க, ஒரே உற்பத்தித் தொகுப்பிலிருந்து ஒரே கூரை அல்லது சுவர் திட்டத்திற்கான அனைத்து தாள்களையும் ஆர்டர் செய்வது நல்லது.
விலா உயரம் வளைக்கும் விறைப்பு மற்றும் பரவும் திறனை பாதிக்கிறது. குறுகிய இடைவெளிகளுக்கு, 35 மிமீ போன்ற குறைந்த விலா எலும்புகள் போதுமானதாக இருக்கும். நீண்ட இடைவெளிகள் அல்லது அதிக சுமைகளுக்கு, 51 மிமீ அல்லது அதற்கு மேற்பட்ட ஆழமான சுயவிவரங்கள் தேவை. ஸ்பான் அட்டவணைகள் மற்றும் வடிவமைப்பு கணக்கீடுகளின் அடிப்படையில் சுயவிவரம் தேர்ந்தெடுக்கப்பட வேண்டும், தோற்றத்தில் மட்டும் அல்ல.
2% முதல் 5% வரையிலான சாய்வு, இறுதிச் சுற்றுகள் இல்லாத தொடர்ச்சியான நீளத் தாள்களுக்கு பொதுவானது. தாழ்வான சரிவுகள் குளம் நீரின் அபாயத்தை அதிகரிக்கின்றன, இது பூச்சு ஆயுளைக் குறைக்கும். உள்ளூர் மழையின் தீவிரம் மற்றும் வடிகால் வடிவமைப்பையும் கருத்தில் கொள்ள வேண்டும்.
ஆம், ரோல்-ஃபார்மிங் அல்லது பிரஸ்-பிரேக்கிங் மூலம் பல சுயவிவரங்களை ஒரு பெரிய ஆரம் வரை வளைக்க முடியும். குறைந்தபட்ச ஆரம் தாள் தடிமன், விலா வடிவவியல் மற்றும் பூச்சு வகையைப் பொறுத்தது. உற்பத்தியாளருடன் ஆரம்ப ஒருங்கிணைப்பு பரிந்துரைக்கப்படுகிறது.
கடலோர அல்லது அரிக்கும் தொழில்துறை சூழல்களுக்கு, ஒரு பக்கத்திற்கு குறைந்தபட்சம் 50 g/m² கொண்ட Al-Zn பூசப்பட்ட அடி மூலக்கூறு விரும்பப்படுகிறது, மேலும் PVDF டாப் கோட் அடிக்கடி குறிப்பிடப்படுகிறது. மிகவும் தீவிரமான சூழ்நிலைகளில், அதிக பூச்சு எடைகள் அல்லது கூடுதல் பாதுகாப்பு நடவடிக்கைகள் தேவைப்படலாம்.
அடிப்படை எஃகு மற்றும் பூச்சு தடிமன் பதிவுகளுக்கான ஆலை சோதனை சான்றிதழ்களை வழங்குபவர்கள் வழங்க வேண்டும். சுயவிவர பரிமாணங்கள் மற்றும் மேற்பரப்பு நிலை உற்பத்தியின் போது மற்றும் ஏற்றுமதிக்கு முன் சரிபார்க்கப்படுகின்றன. குறிப்பிட்ட காற்று மேம்பாடு அல்லது கட்டமைப்பு செயல்திறன் தேவைப்படும் திட்டங்களுக்கு, கோரிக்கையின் பேரில் சோதனை அறிக்கைகள் அல்லது கணக்கீடுகள் வழங்கப்படலாம்.
