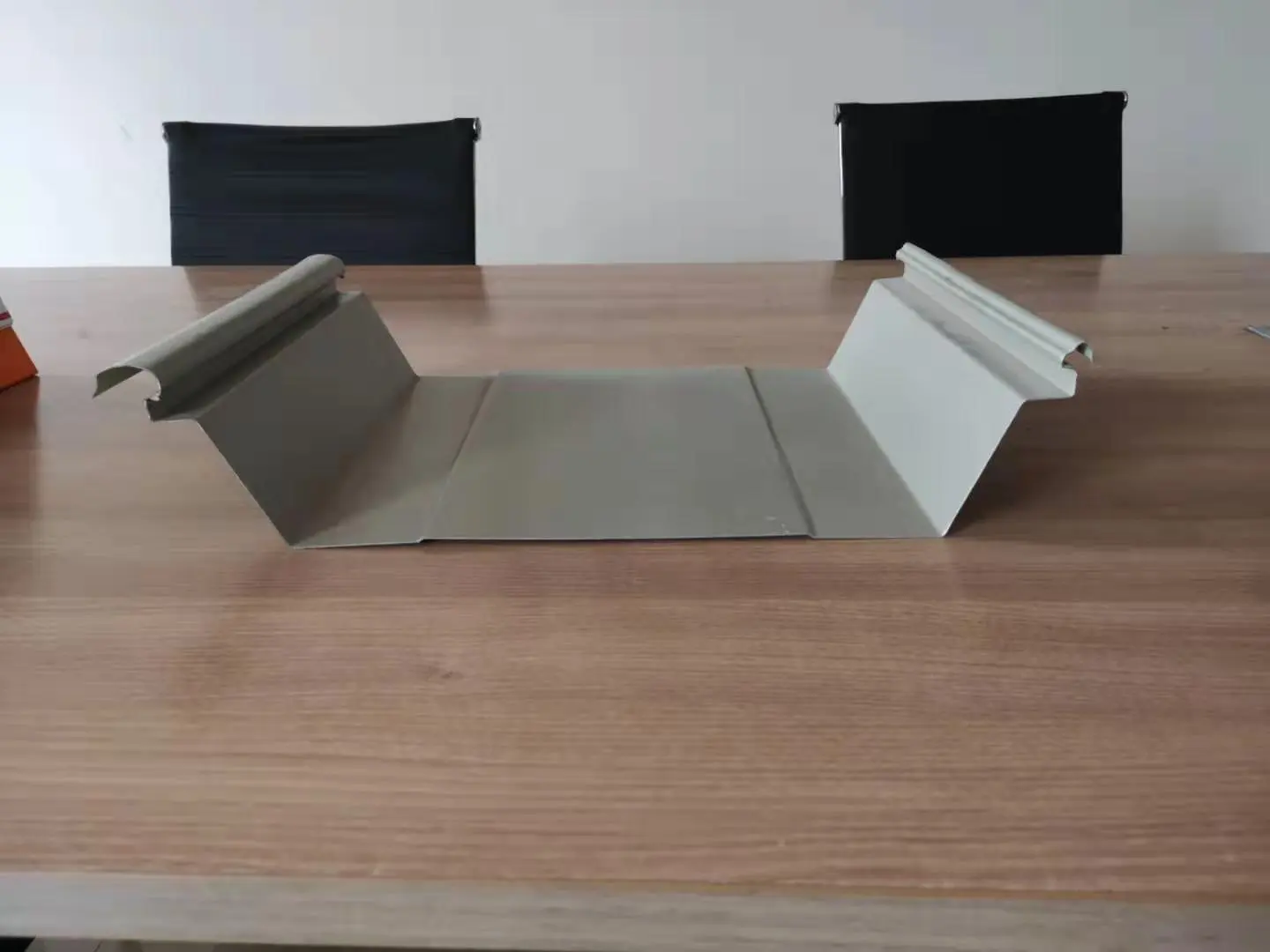

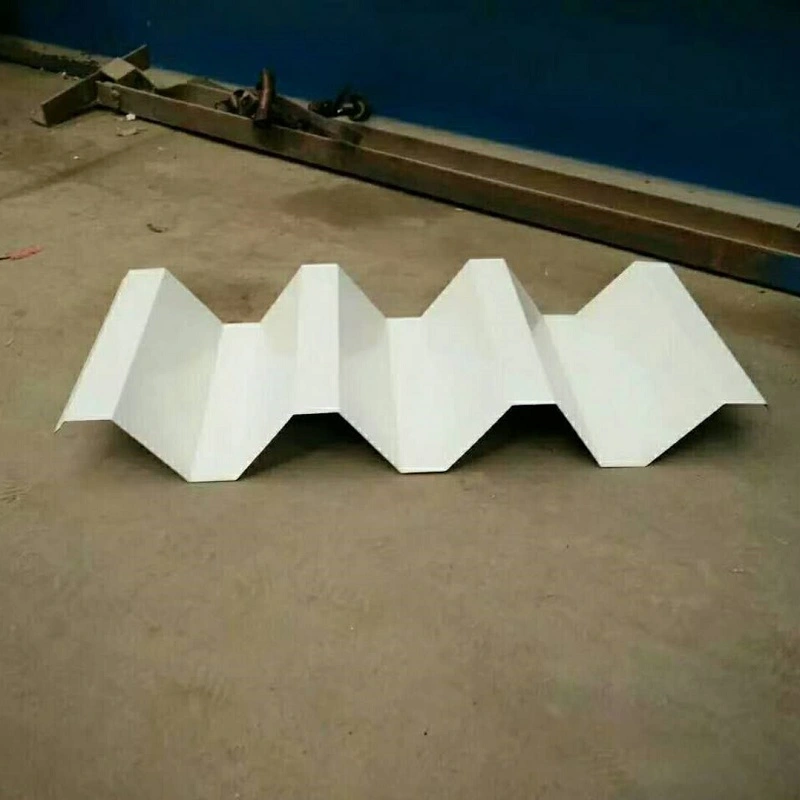

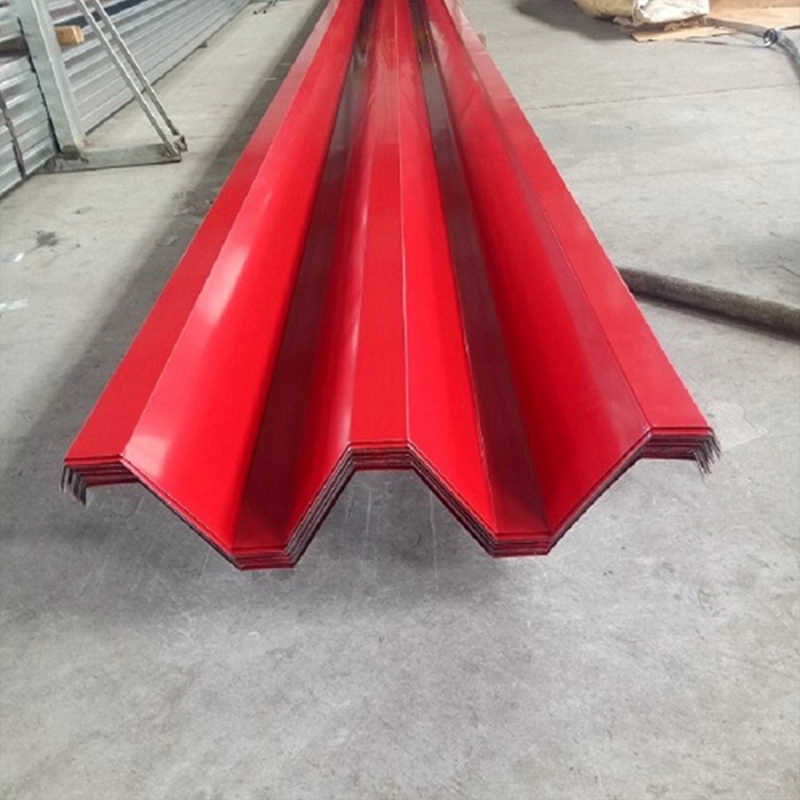

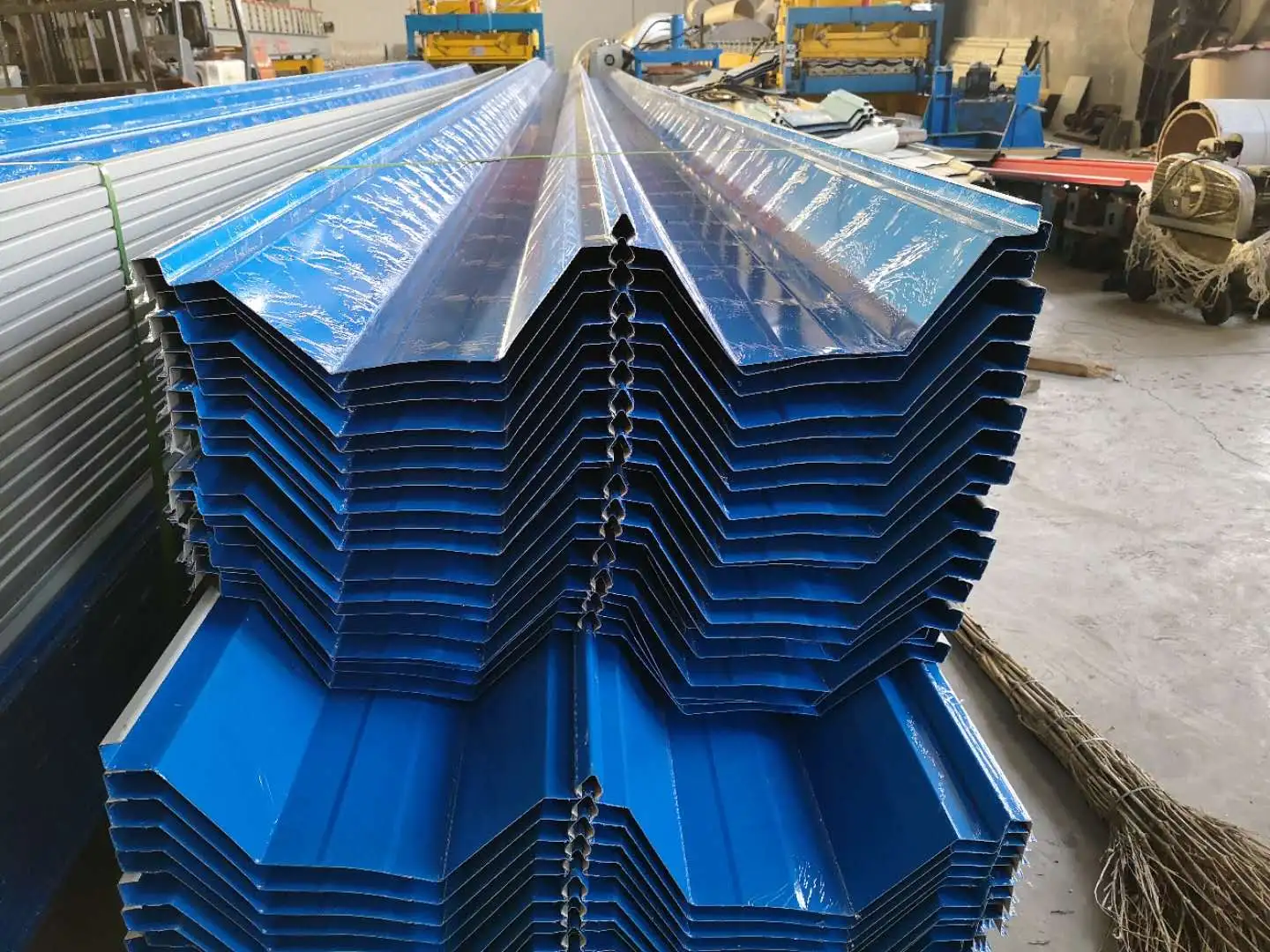

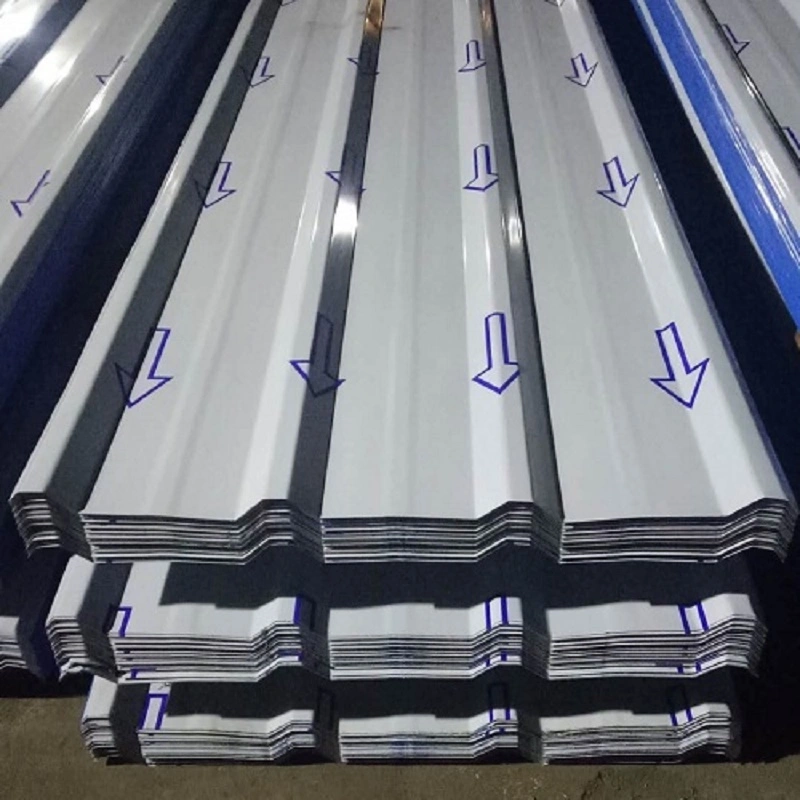

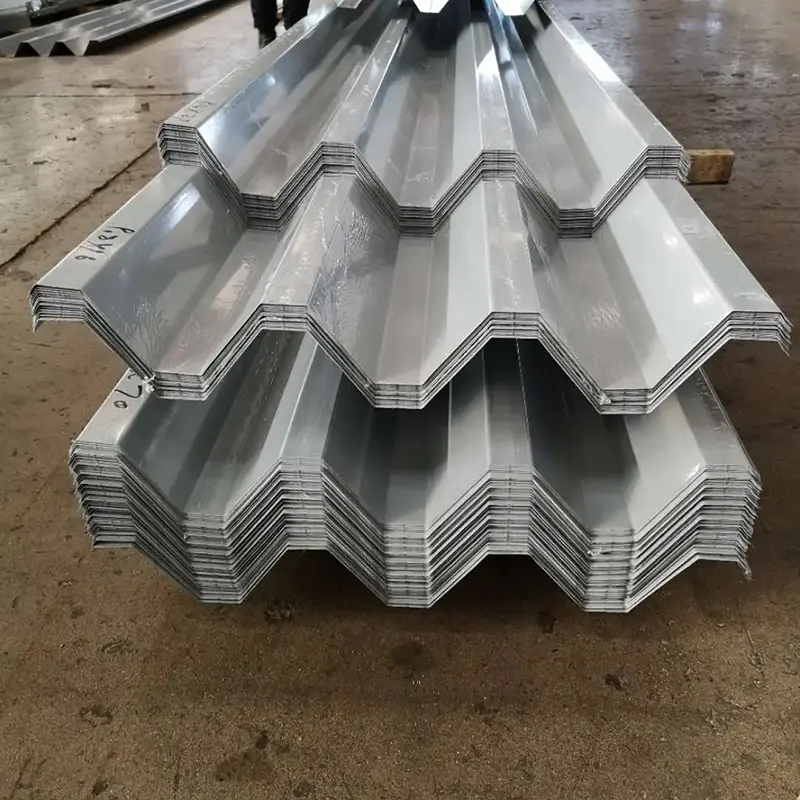

மெட்டல் கூரை பேனல்கள் தொடர்ச்சியான உற்பத்திக் கோடுகளில் நெளி குறுக்குவெட்டுகளாக உலோக சுருள்களை உருவாக்கும் குளிர்-ரோல் மூலம் உருவாக்கப்பட்ட எஃகுத் தாள்கள் ஆகும். அவை கூரை, சுவர் உறைப்பூச்சு மற்றும் தரை தளத்திற்கு பயன்படுத்தப்படுகின்றன. ribbed அல்லது நெளி சுயவிவரமானது விலா திசையில் மெல்லிய தாளின் வளைக்கும் விறைப்புத்தன்மையை அதிகரிக்கிறது, 0.5 மிமீ முதல் 1.5 மிமீ வரை தடிமன் கொண்ட பேனல்கள் கூரை சுமைகளைச் சுமக்க அனுமதிக்கிறது. SENBO உலோக கூரை சுயவிவரங்களுக்கான பிரத்யேக ரோல்-ஃபார்மிங் லைன்களை இயக்குகிறது மற்றும் காற்றை உயர்த்துவதற்கான சரிபார்ப்புக்கான உள் சோதனை திறனை பராமரிக்கிறது. உற்பத்தி சோதனைகள் அடிப்படை உலோக தடிமன், மகசூல் வலிமை, சுயவிவர வடிவியல் மற்றும் மேற்பரப்பு பூச்சு தரத்தை உள்ளடக்கியது.
உலோக கூரை அமைப்புகள் பெரும்பாலும் பல அடுக்கு கலவை வடிவமைப்பைப் பயன்படுத்துகின்றன. Guangzhou Baiyun விமான நிலைய முனையம் 3 திட்டத்தில், கீழிருந்து மேல் வரையிலான கூரையில் கால்வனேற்றப்பட்ட முதன்மை பர்லின்கள், துளையிடப்பட்ட Al-Zn பூசப்பட்ட விவரப்பட்ட எஃகு அடிப்படைத் தாள், ஒரு நீராவி தடுப்பு, ஒலி-உறிஞ்சும் பாறைக் கம்பளி, கால்வனேற்றப்பட்ட இரண்டாம் நிலை பர்லின்கள், வெப்ப-இன்சுலேஷன் பாறைக் கம்பளி, ஒரு ஹாட்வான்-ஸ்டீல் கம்பளி சவ்வு, துருப்பிடிக்காத எஃகு பொருத்துதல் கிளிப்புகள், சத்தம் குறைக்கும் நுரை, துருப்பிடிக்காத எஃகு கூரை பேனல்கள் மற்றும் துருப்பிடிக்காத எஃகு தொப்பிகள். இந்த சட்டசபை கட்டமைப்பு ஆதரவு, வெப்ப காப்பு, நீர்ப்புகாப்பு, ஒலி உறிஞ்சுதல் மற்றும் மின்னல் பாதுகாப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது.
| செயல்திறன் காட்டி | அளவுரு / விவரக்குறிப்பு | அடிப்படை அல்லது குறிப்புகள் |
|---|---|---|
| நடைமுறைப்படுத்தல் தரநிலை | ஜிபி/டி 12755-2008 | கட்டிடத்திற்கான சுயவிவர எஃகு தாள்கள் |
| அடிப்படை பொருள் | கால்வனேற்றப்பட்ட / Al-Zn பூசப்பட்ட / வண்ண-பூசிய / Al-Mg-Mn / துருப்பிடிக்காத எஃகு | சுற்றுச்சூழல் மற்றும் திட்ட வகுப்பின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது |
| பொதுவான தடிமன் | கூரை பேனல்களுக்கு 0.5-1.5 மிமீ; துருப்பிடிக்காத எஃகுக்கு 0.5 மி.மீ | சுயவிவரம் மற்றும் சுமை தேவைகளைப் பொறுத்தது |
| மகசூல் வலிமை | 220-550 MPa | அடிப்படை பொருள் தரத்தைப் பொறுத்தது |
| Al-Mg-Mn அடர்த்தி | 2.73 g/cm³ | எஃகு மூன்றில் ஒரு பங்கு |
| காற்றழுத்தம் எதிர்ப்பு | துருப்பிடிக்காத எஃகு வெல்டட் அமைப்புக்கான ≥18 kPa | வகை 17 சூறாவளிக்கு சமமானது |
| நீர்ப்புகாப்பு தரம் | தரம் I | சீலண்ட் சார்பு இல்லாமல் கட்டமைப்பு நீர்ப்புகாப்பு |
| வடிவமைப்பு சேவை வாழ்க்கை | 15-50 ஆண்டுகள் | Al-Mg-Mn பேனல்கள் 50 ஆண்டுகளுக்கு மேல் |
| நிறுவல் அமைப்பு | நிற்கும் மடிப்பு / தொடர்ச்சியான வெல்டிங் | மறைக்கப்பட்ட கட்டுதல் |
கடலோர பொது கட்டிடங்கள் கூரை காற்று எதிர்ப்பு தீவிர கோரிக்கைகளை வைக்கின்றன. Guangzhou Baiyun விமான நிலைய முனையம் 3 இல், தொடர்ந்து பற்றவைக்கப்பட்ட துருப்பிடிக்காத எஃகு கூரை அமைப்பு நிலையான காற்றை உயர்த்தும் சோதனைக்கு உட்பட்டது மற்றும் 18.2 kPa திறன் பதிவு செய்யப்பட்டது, இது வகை 17 சூறாவளிக்கு சமமானது. ஒப்பிடுகையில், வழக்கமான அலுமினியம்-மெக்னீசியம்-மாங்கனீசு நிற்கும் மடிப்பு கூரைகள் பொதுவாக வகை 12 நிபந்தனைகளை எதிர்க்கின்றன. காற்று உறிஞ்சும் நடத்தை பற்றிய ஆராய்ச்சி, ஒன்றோடொன்று இணைக்கும் மடிப்பு மற்றும் ஆதரவு அடைப்புக்குறி இணைப்பை பலவீனமான புள்ளியாகக் காட்டுகிறது, இலக்கு வலுவூட்டல் தேவைப்படுகிறது. கிரேட்டர் பே ஏரியா கலாச்சார மற்றும் விளையாட்டு மைய அரங்கம் இதேபோன்ற வெல்டிங் அணுகுமுறையைப் பயன்படுத்துகிறது மற்றும் ஆய்வக சோதனைகளில் 21 kPa ஐ எட்டியது.
கூரை நீர்ப்புகாப்பு என்பது கட்டமைப்பு உள்ளமைவிலிருந்து வருகிறது, பயன்படுத்தப்பட்ட சீலண்டுகளிலிருந்து அல்ல. ஸ்டாண்டிங் தையல் பேனல்கள் முழு நீள முன்-பயன்படுத்தப்பட்ட முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பொருள் மற்றும் பூட்டப்பட்ட சீம்களைப் பயன்படுத்துகின்றன, மேற்பரப்பு ஆணி துளைகள் அல்லது கசிவு புள்ளிகள் இல்லை. தொடர்ச்சியான பற்றவைக்கப்பட்ட துருப்பிடிக்காத எஃகு அணுகுமுறை முழு நீள வெல்டிங் மூலம் உடைக்கப்படாத மேற்பரப்பை உருவாக்குகிறது, மேலும் நீர் எதிர்ப்பை மேம்படுத்துகிறது. குறைந்தபட்சம் 5% கூரை வடிகால் சாய்வு பரிந்துரைக்கப்படுகிறது. பள்ளத்தாக்கு சுயவிவரம் ஒரு இயற்கை வடிகால் சேனலாக செயல்படுகிறது, இது தண்ணீரை விரைவாக ஈவ்ஸ் நோக்கி செலுத்துகிறது.
வெப்பநிலை மாற்றங்கள் உலோக பேனல்கள் விரிவடைவதற்கும் சுருங்குவதற்கும் காரணமாகின்றன. நிற்கும் மடிப்பு அமைப்புகள் டி வடிவ நெகிழ் அடைப்புக்குறிகள் மூலம் இந்த இயக்கத்தை உறிஞ்சி, கூரை சாய்வில் பேனல்கள் சுதந்திரமாக செல்ல அனுமதிக்கின்றன. Guangzhou Baiyun விமான நிலைய முனையம் 3 இல், வெல்டட் இணைப்புகள் ஒரு குறுக்கு நெளிவு சுயவிவரத்துடன் இணைந்து வெப்ப அழுத்தத்தை வெளியிடுகின்றன. இரண்டு முறைகளும் தடைசெய்யப்பட்ட வெப்ப இயக்கத்தால் ஏற்படும் சேதத்தைத் தடுக்கின்றன.
கிரேட்டர் பே ஏரியா கலாச்சார மற்றும் விளையாட்டு மையம் நீர்ப்புகா சவ்வுக்கு கீழே உள்ள அனைத்து கூரை அடுக்குகளுக்கும் மட்டு கட்டுமான உத்தியைப் பயன்படுத்தியது. தொழிலாளர்கள் 78,000 m² கூரையை 878 சுயாதீன தொகுதிகளாகப் பிரித்து, ஒவ்வொரு தொகுதியையும் தரை மட்டத்தில் ஒன்றுசேர்த்து பற்றவைத்தனர், பின்னர் முடிக்கப்பட்ட அலகுகளை இடத்தில் ஏற்றினர். இந்த அணுகுமுறை நிறுவல் செயல்திறனை 30% உயர்த்தியது மற்றும் பொருள் கழிவுகளை சுமார் 2% ஆக வைத்திருந்தது.
ஒற்றை வளைவு, இரட்டை வளைவு மற்றும் கோள கட்டிடக்கலை மேற்பரப்புகளுக்கு பொருந்தும் வகையில் கூரை பேனல்கள் நேராக, வளைந்த அல்லது விசிறி வடிவ வடிவங்களில் தயாரிக்கப்படலாம். அஞ்சி, ஜெஜியாங்கில் உள்ள "இரண்டு மலைகள்" எதிர்கால அறிவியல் மற்றும் தொழில்நுட்ப நகரத்தின் கலாச்சார மற்றும் கலை மையத்தில், உலோக கூரை பன்னிரண்டு பெரிய மூங்கில் இலை வடிவங்களை உருவாக்குகிறது. BIM மாடலிங் மற்றும் 3D ஸ்கேனிங் ஆகியவை ஏற்றுக்கொள்ளக்கூடிய வரம்புகளுக்குள் கட்டுமான சகிப்புத்தன்மையை வைத்திருக்க பயன்படுத்தப்பட்டன.
தொடர்ச்சியாக பற்றவைக்கப்பட்ட துருப்பிடிக்காத எஃகு அமைப்பு அதிக காற்று எதிர்ப்பை வழங்குகிறது மற்றும் பெரும்பாலும் டைஃபூன் பாதிப்புக்குள்ளான பகுதிகளுக்கு குறிப்பிடப்படுகிறது. காற்றை உயர்த்தும் கணக்கீடுகளின்படி தையல் மற்றும் கிளிப் விவரங்கள் வலுப்படுத்தப்படும் போது, நிற்கும் தையல் அமைப்புகள் சாத்தியமான விருப்பமாக இருக்கும்.
நிற்கும் மடிப்பு அமைப்புகள் சாய்வு வழியாக இயக்கத்தை அனுமதிக்கும் நெகிழ் கிளிப்களைப் பயன்படுத்துகின்றன. வெல்டட் அமைப்புகள் குறுக்கு நெளிவுகள் அல்லது விரிவாக்க மூட்டுகளை இணைக்கலாம். பொருத்தமான முறை கூரை வடிவியல் மற்றும் எதிர்பார்க்கப்படும் வெப்பநிலை வரம்பைப் பொறுத்தது.
ஆய்வு நடைமுறைகள் ஃபாஸ்டென்சர் இறுக்கம், பேனல் நிலை, வடிகால் பாதை தடைகள் மற்றும் ஊடுருவலில் சீலண்ட் ஒருமைப்பாடு ஆகியவற்றை உள்ளடக்கியதாக இருக்க வேண்டும். ஸ்டாண்டிங் தையல் அமைப்புகளுக்கு பொதுவாக குறைந்த பராமரிப்பு தேவைப்படுகிறது, ஏனெனில் ஃபாஸ்டென்சர்கள் வெளிப்படுவதில்லை.
ஒரு புதிய உலோக கூரை சில சமயங்களில் ஏற்கனவே இருக்கும் கூரையின் மீது நிறுவப்படலாம், மேலும் கட்டமைப்பு கூடுதல் சுமைகளை சுமக்க முடியும் மற்றும் ஏற்கனவே இருக்கும் மேற்பரப்பு பொருத்தமானது. எந்தவொரு முடிவையும் எடுப்பதற்கு முன், ஒரு கட்டமைப்பு பொறியாளர் தற்போதுள்ள நிலைமைகளை மதிப்பீடு செய்ய வேண்டும்.
அடிப்படை உலோகம், பூச்சு தடிமன் பதிவுகள் மற்றும் குழு பரிமாண அறிக்கைகளுக்கான ஆலை சோதனை சான்றிதழ்களை வழங்குபவர்கள் வழங்க வேண்டும். குறிப்பிட்ட காற்று சுமை அளவுகோல்களைக் கொண்ட திட்டங்கள், வழங்கப்பட்ட சரியான கணினி உள்ளமைவுக்கான காற்று மேம்படுத்தல் சோதனைத் தரவைக் கோர வேண்டும். தளம் பெறும் காசோலைகள் நிறுவலுக்கு முன் பொருள் தரங்கள், பேனல் நீளம் மற்றும் மேற்பரப்பு நிலையை சரிபார்க்க வேண்டும்.
